第八章：视觉为王：处理像素输入的PPO

欢迎来到实战篇的第三个战场。在前几章，我们的智能体处理的“状态（State）”都是一维的向量，比如CartPole的角度、角速度，或者BipedalWalker的关节角度等。这些信息是经过高度提炼和结构化的。但真实世界充满了非结构化的原始数据，其中最典型的就是视觉信息。

一个能玩雅达利（Atari）游戏、在模拟驾驶中看懂路况、或者通过摄像头识别物体的机器人，都必须具备直接从像素中学习的能力。本章的使命，就是为我们的PPO智能体安上“眼睛”，让它从一个只能理解抽象数据的“盲人”，进化成能看懂世界的“玩家”。我们将学习如何使用卷积神经网络（CNN）处理图像输入，如何通过帧堆叠（Frame Stacking）让智能体感知动态，并最终亲手打造一个能玩经典Atari游戏的AI。

这个过程远比你想象的要简单，因为PPO算法的核心逻辑具有极好的通用性。我们真正需要做的，只是给它换一个更强大的“特征提取器”而已。

8.1 卷积神经网络（CNN）作为“眼睛”

问题：为什么之前的网络结构处理不了图像？

我们之前在CartPole和Pendulum任务中使用的网络，通常被称为多层感知机（Multi-Layer Perceptron, MLP）或全连接网络（Fully Connected Network）。它的工作方式是将输入向量中的每一个数字，与下一层的所有神经元进行连接。

想象一下，如果我们把一个 $84 \times 84$ 像素的灰度游戏画面作为输入。这个输入向量的维度将是 $84 \times 84 = 7056$ 。如果第一层有512个神经元，那么仅从输入层到第一层的连接权重数量就高达 $7056 \times 512 \approx 360$ 万个！这还仅仅是第一层。这样的网络不仅参数量巨大、训练极其缓慢，更致命的是，它完全忽略了图像的空间结构。

在MLP眼中， $像素 (0, 0)$ 和 $像素 (0, 1)$ 之间的关系，与 $像素 (0, 0)$ 和 $像素 (83, 83)$ 之间的关系是等价的，这显然是荒谬的。图像中相邻的像素点包含了局部特征（如边缘、角落、纹理），而不同位置的相同特征（比如游戏中的“球”出现在屏幕左边和右边）应该被以类似的方式处理。MLP无法胜任这项工作。

解决方案：卷积神经网络（CNN）

CNN正是为解决这些问题而生的。它模仿了生物视觉皮层的工作原理，通过两种核心操作来高效地提取图像特征：

卷积（Convolution）：CNN使用小的“卷积核”（Kernel/Filter），在整个图像上滑动。这个卷积核本质上是一个小型的权重矩阵，它只关注图像的一小块局部区域（例如 $\times 3$ 或 $\times 5$ 的像素块）。它的任务是检测特定的局部特征，比如一个垂直边缘、一个特定的颜色块等。通过在整个图像上共享同一个卷积核的权重，CNN极大地减少了参数量，并实现了平移不变性（Translation Invariance）——无论“球”出现在哪里，负责检测“球”的卷积核都能认出它。
池化（Pooling）：在卷积操作之后，通常会进行池化操作（如最大池化, Max Pooling）。它将特征图的一个小区域（例如 $\times 2$ ）压缩成一个单一的值（取该区域的最大值）。这进一步降低了数据的维度，减少了计算量，并使得网络对特征的微小位移不那么敏感，增强了模型的鲁棒性。

一个典型的用于强化学习的CNN结构看起来像这样：

输入图像 -> 卷积层1 -> 激活函数(ReLU) -> 池化层1 -> 卷积层2 -> ... -> 展平(Flatten) -> 全连接层 -> 输出

这个结构的前半部分（卷积和池化层）扮演了自动特征提取器的角色，它将原始的像素矩阵转换成一个紧凑而信息丰富的特征向量。这个向量随后被送入后半部分的全连接层，就像我们之前做的那样，去计算策略（Policy）和价值（Value）。这相当于为我们的智能体安装了一双高效的“眼睛”，它负责“看懂”画面，并将“理解”后的内容汇报给大脑（全连接层）进行决策。

8.2 帧堆叠（Frame Stacking）：让智能体拥有“短期记忆”

问题：单张图片足够吗？

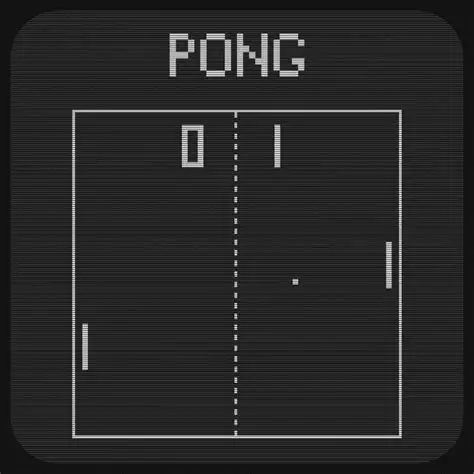

让我们以经典游戏《Pong》（乒乓球）为例。假设我们把下面这张游戏截图交给智能体。

在这里插入图片描述

图8-1：Pong游戏单帧截图

只看这一张静态图片，你能判断出球在向哪个方向移动吗？它的速度有多快？

答案是：不能。

这正是智能体面临的困境。单个游戏画面是一个静态的观测，它缺少了关于动态（dynamics） 的关键信息，比如物体的运动方向和速度。如果智能体不知道球的运动轨迹，它就无法做出有效的预判和决策，学习过程将变得异常困难甚至不可能。这个问题在许多动态环境中都存在。

解决方案：帧堆叠（Frame Stacking）

解决这个问题最简单、最有效的方法之一就是帧堆叠。它的思想非常直观：我们将连续的几帧（通常是4帧）画面捆绑在一起，作为一个完整的“状态”输入给神经网络。

核心思想（文字描述）

“帧堆叠”的本质非常简单。想象一下，如果我只给你一张球在半空中的照片，你不知道球是往上飞还是往下掉。但如果我连续给你4张照片，你就能清楚地看到球的运动轨迹。

对AI来说也是一样：
我们不把单个静止的游戏画面给AI，而是把连续的4个画面像一叠扑克牌一样叠在一起，形成一个“有厚度”的、包含时间信息的输入。这样AI就能通过比较这4个画面的差异，自己“脑补”出小球的运动方向和速度。

   +----------------+
   |  游戏画面 t-3  |  (最早的一帧)
   +----------------+
           │
           ↓
   +----------------+
   |  游戏画面 t-2  |
   +----------------+
           │
           ↓
   +----------------+
   |  游戏画面 t-1  |
   +----------------+
           │
           ↓
   +----------------+
   | 当前游戏画面 t |  (最新的一帧)
   +----------------+
           │
           └───────────┐
                       ↓
         +-----------------------------+
         |     这4个画面合并成一个      |
         |  (4通道的)输入状态(State)   |
         +-----------------------------+
                       │
                       ↓
             (送入卷积神经网络CNN)

这张文字图清晰地展示了将四个时间上连续的、独立的帧，组合成一个单一的、多通道的输入，然后才喂给神经网络。

具体操作上，如果每帧图像是 $84 \times 84$ 的灰度图，我们将连续的4帧在通道维度上进行堆叠，形成一个形状为 $(4, 84, 84)$ 的张量（Tensor）。这个四通道的“超级图像”就成了我们新的状态表示。

通过观察这连续的4帧，神经网络现在可以轻易地推断出物体的动态信息：

方向：比较球在第1帧和第4帧的位置，可以清晰地看出它的移动方向。
速度：位置变化的距离揭示了球的移动速度。
加速度：如果速度在变化，网络甚至可能捕捉到加速度信息。

帧堆叠为智能体提供了一种廉价而高效的短期记忆，让它能够“看清”环境中的动态变化，从而做出更具前瞻性的决策。在处理绝大多数基于视频的游戏或模拟环境时，这都是一个至关重要的预处理步骤。幸运的是，Gymnasium 库及其封装器（Wrapper）让这个过程的实现变得异常简单。

8.3 代码改造：集成CNN到PPO模型中

现在，激动人心的部分来了：我们将亲手改造在第5章中构建的ActorCritic网络，让它能够处理带有多通道（来自帧堆叠）的图像输入。我们的目标是创建一个ActorCriticCNN模型。

你会惊喜地发现，PPO的核心算法部分（第5章的更新模块、GAE计算模块）一行代码都不需要修改。这完美地体现了算法与模型架构解耦的优势。我们只需替换掉那个负责接收状态并提取特征的“头”即可。

假设我们的输入状态是经过预处理和帧堆叠后的 $\times 84 \times 84$ 的图像。下面是使用PyTorch实现ActorCriticCNN模型的代码。

回顾：第5章的MLP模型（简化版）

import torch.nn as nn

class ActorCriticMLP(nn.Module):
    def __init__(self, obs_dim, action_dim):
        super().__init__()
        self.actor = nn.Sequential(
            nn.Linear(obs_dim, 64),
            nn.Tanh(),
            nn.Linear(64, 64),
            nn.Tanh(),
            nn.Linear(64, action_dim)
        )
        self.critic = nn.Sequential(
            nn.Linear(obs_dim, 64),
            nn.Tanh(),
            nn.Linear(64, 64),
            nn.Tanh(),
            nn.Linear(64, 1)
        )

    def forward(self, obs):
        # ... (返回动作分布和价值)

改造：新的CNN模型

我们将把共享的MLP层替换为共享的CNN层。这个CNN结构的设计受到了DeepMind在DQN论文中使用的经典架构的启发。

import torch
import torch.nn as nn
from torch.distributions.categorical import Categorical

class ActorCriticCNN(nn.Module):
    """
    一个用于处理图像输入的Actor-Critic模型，
    共享CNN特征提取器，并拥有独立的Actor和Critic头。
    """
    def __init__(self, num_inputs_ch, num_actions):
        super(ActorCriticCNN, self).__init__()

        # --- 共享的CNN特征提取器 ---
        # 输入形状: (N, 4, 84, 84)
        self.feature_extractor = nn.Sequential(
            # 第一个卷积层
            # 输入通道: 4 (来自帧堆叠), 输出通道: 32, 卷积核: 8x8, 步长: 4
            nn.Conv2d(num_inputs_ch, 32, kernel_size=8, stride=4),
            nn.ReLU(),
            # 第二个卷积层
            # 输入通道: 32, 输出通道: 64, 卷积核: 4x4, 步长: 2
            nn.Conv2d(32, 64, kernel_size=4, stride=2),
            nn.ReLU(),
            # 第三个卷积层
            # 输入通道: 64, 输出通道: 64, 卷积核: 3x3, 步长: 1
            nn.Conv2d(64, 64, kernel_size=3, stride=1),
            nn.ReLU(),
            # 将多维特征图展平成一维向量
            nn.Flatten(),
        )

        # 动态计算CNN输出的展平尺寸
        # 我们创建一个虚拟输入，让它通过feature_extractor来获取输出尺寸
        with torch.no_grad():
            dummy_input = torch.zeros(1, num_inputs_ch, 84, 84)
            feature_out_dim = self.feature_extractor(dummy_input).shape[1]

        # --- Actor头 ---
        # 输入: 展平后的特征向量, 输出: 每个动作的logits
        self.actor_head = nn.Sequential(
            nn.Linear(feature_out_dim, 512),
            nn.ReLU(),
            nn.Linear(512, num_actions)
        )

        # --- Critic头 ---
        # 输入: 展平后的特征向量, 输出: 单个状态价值
        self.critic_head = nn.Sequential(
            nn.Linear(feature_out_dim, 512),
            nn.ReLU(),
            nn.Linear(512, 1)
        )

    def get_value(self, obs):
        """ 给定一个观测，返回由Critic估计的状态价值 """
        # 首先对输入进行归一化，将像素值从[0, 255]缩放到[0, 1]
        features = self.feature_extractor(obs / 255.0)
        return self.critic_head(features)

    def get_action_and_value(self, obs, action=None):
        """
        给定一个观测，返回动作、其对数概率以及状态价值
        同时处理采样新动作和计算旧动作对数概率两种情况
        """
        features = self.feature_extractor(obs / 255.0)

        # Actor计算动作的logits
        logits = self.actor_head(features)

        # Critic计算状态价值
        value = self.critic_head(features)

        # 从logits创建动作的概率分布
        probs = Categorical(logits=logits)

        # 如果没有提供动作，就从分布中采样一个新动作
        if action is None:
            action = probs.sample()

        # 返回采样/提供的动作、其对数概率和状态价值
        return action, probs.log_prob(action), probs.entropy(), value

代码解析:

__init__:
- 我们定义了一个feature_extractor，它包含三个Conv2d层。注意每一层的输入/输出通道数、卷积核大小和步长，这是一个非常经典且有效的配置。
- 关键技巧：我们不再手动计算CNN输出展平后的维度（ $64 \times 7 \times 7 = 3136$ ）。而是通过创建一个dummy_input并实际执行一次前向传播来动态获取这个维度。这让我们的代码更具通用性，当调整CNN结构时无需手动修改后续层的输入维度。
- actor_head和critic_head现在接收的是CNN提取出的特征向量，而不是原始状态。
get_value 和 get_action_and_value:
- 这两个方法的核心逻辑和MLP版本完全一样！唯一的区别是，在将obs送入网络之前，我们增加了一步 obs / 255.0。
- 这是一个非常重要的标准化步骤。将输入的像素值从[0, 255]的整数范围归一化到[0, 1]的浮点数范围，可以使神经网络的训练过程更加稳定和高效。
- 后续的流程——提取特征、分别送入Actor和Critic头、计算概率分布、返回所需的值——都保持不变。

通过这个改造，我们的PPO智能体已经成功装上了“眼睛”，准备好迎接来自像素世界的挑战了。

8.4 实战项目三：训练一个能玩Atari游戏（如`Pong`）的AI

理论和代码都已就位，现在让我们将它们付诸实践，完成一个令人兴奋的项目：从零开始训练一个能够玩转经典游戏《Pong》的AI。

第一步：环境搭建与封装（Wrapping）

Gymnasium库提供了大量Atari游戏环境，但直接使用原始环境进行训练效率很低。我们需要使用一系列的封装器（Wrappers） 来对环境进行预处理，使其更适合DRL算法。

import gymnasium as gym

# ... (在你的主训练脚本中)

def make_env(env_id, seed, idx, capture_video, run_name):
    """ 创建并封装环境的工厂函数 """
    def thunk():
        # 创建Atari环境，并传入render_mode以支持视频录制
        env = gym.make(env_id, render_mode="rgb_array")

        # 使用gymnasium自带的封装器进行标准Atari预处理
        env = gym.wrappers.RecordEpisodeStatistics(env)
        if capture_video and idx == 0:
            env = gym.wrappers.RecordVideo(env, f"videos/{run_name}")

        # 这是核心预处理步骤
        env = gym.wrappers.AtariPreprocessing(env,
            noop_max=30,             # 在游戏开始时执行随机数量的“无操作”动作
            frame_skip=4,            # 每隔4帧执行一次动作，并重复该动作
            screen_size=84,          # 将屏幕大小调整为84x84
            terminal_on_life_loss=True, # 在丢失一条命时认为回合结束
            grayscale_obs=True,      # 将RGB图像转换为灰度图
            grayscale_newaxis=True,  # 增加一个通道维度
            scale_obs=False          # 不自动缩放到[0,1]，我们在网络中处理
        )

        # 帧堆叠封装器
        env = gym.wrappers.FrameStack(env, 4) # 堆叠4帧

        env.action_space.seed(seed)
        env.observation_space.seed(seed)
        return env
    return thunk

# 使用示例：
# envs = gym.vector.SyncVectorEnv([make_env("ALE/Pong-v5", 0, 0, True, "ppo-pong-test")])
# assert isinstance(envs.single_action_space, gym.spaces.Discrete), "只支持离散动作空间"

代码解析（封装器）:

RecordEpisodeStatistics: 自动记录每个回合的奖励、长度等信息，方便我们监控训练进程。
RecordVideo: 在训练或测试时录制智能体的表现。
AtariPreprocessing: 这是一个功能强大的封装器，它完成了大部分脏活累活：
- 灰度化和缩放：将 $210 \times 160$ 的彩色图像变成 $84 \times 84$ 的灰度图，并增加了通道维度，使其形状变为 $(1, 84, 84)$ 。
- 生命损失作为回合结束：在很多游戏中，一个回合（episode）包含多条生命（life）。将丢失一条命视为回合结束，可以提供更密集的学习信号。
- 帧跳过（Frame Skip）: 让智能体每隔几帧（例如4帧）才决策一次，并在中间的帧重复执行上一个动作。这大大加快了游戏速度和数据采集效率。
FrameStack: 将AtariPreprocessing输出的 $(1, 84, 84)$ 图像进行堆叠，最终生成我们模型所需的 $(4, 84, 84)$ 状态。

第二步：模型实例化与训练

现在，我们只需要在主训练脚本中，将原来的ActorCriticMLP换成我们新定义的ActorCriticCNN即可。

# ... (在你的主训练脚本中)

# 获取环境的观测空间和动作空间信息
obs_shape = envs.single_observation_space.shape # (4, 84, 84)
action_dim = envs.single_action_space.n

# 实例化CNN版本的Actor-Critic模型
# 注意，我们将通道数 obs_shape[0] (即4) 传入
agent = ActorCriticCNN(num_inputs_ch=obs_shape[0], num_actions=action_dim).to(device)

optimizer = optim.Adam(agent.parameters(), lr=learning_rate, eps=1e-5)

# ... 后续的训练循环 (Training Loop) ...
# ... (数据收集、GAE计算、损失计算、梯度更新) ...
# ... 这部分代码与第5章完全相同！...

关键点：

你看到了吗？PPO算法的训练循环部分 完全没有改变。我们只是更换了agent这个模块。PPO的更新规则并不关心状态obs是一个向量还是一张图，它只关心从模型中得到的 log_prob、entropy 和 value。这就是模块化设计的力量。

第三步：超参数和预期结果

训练Atari游戏通常比简单环境需要更多的样本和时间。以下是一些适用于《Pong》的、经过验证的基准超参数：

learning_rate: 0.00025 (或 2.5e-4)，通常需要一个较小的学习率。
num_steps: 128，每个环境每次收集的步数。
batch_size: 32 (num_envs) * 128 (num_steps) / 4 (num_minibatches) = 1024。
num_epochs: 4，每次收集数据后，对数据进行优化的轮数。
gamma: 0.99
gae_lambda: 0.95
clip_coef: 0.1
ent_coef: 0.01，熵奖励系数，鼓励探索。
vf_coef: 0.5，价值损失的系数。
total_timesteps: 10,000,000，需要千万级别的总步数才能稳定收敛。

在训练过程中，你应该监控charts/episodic_return。对于《Pong》，这个值会从-21（一直输）逐渐上升，最终稳定在+18到+21之间（几乎全胜）。你会看到智能体从一开始的随机挥拍，到逐渐学会接球，再到学会利用角度打出让对手无法接到的球。当你看到录制的视频中，你的AI以刁钻的角度战胜对手时，恭喜你，你已经真正掌握了如何使用PPO解决基于视觉的复杂问题！

本章小结

在本章中，我们成功地为PPO智能体安装了“眼睛”，使其具备了从原始像素中学习的能力。我们理解了：

为何需要CNN：相比于全连接网络，CNN通过卷积和池化操作，能以更高效、更合理的方式提取图像的空间特征。
帧堆叠的重要性：通过将连续的帧堆叠起来，我们为智能体提供了感知运动方向和速度等动态信息的“短期记忆”。
如何改造代码：我们学习了如何构建一个CNN-based的Actor-Critic模型，并见证了PPO核心算法的强大通用性——训练循环无需任何改动。
如何应用于实践：我们通过一个完整的Pong项目，学习了如何使用Gymnasium的封装器对Atari环境进行标准预处理，并了解了训练这类环境的关键超参数。

你现在掌握的技能，已经足以让你去挑战绝大多数基于视觉的强化学习任务。在下一章，我们将迎接终极挑战：不再使用现成的环境，而是学习如何将一个全新的、自定义的问题，从零开始建模成一个强化学习问题。这将是你从“算法使用者”蜕变为“问题解决者”的关键一步。
