引脚符号与属性

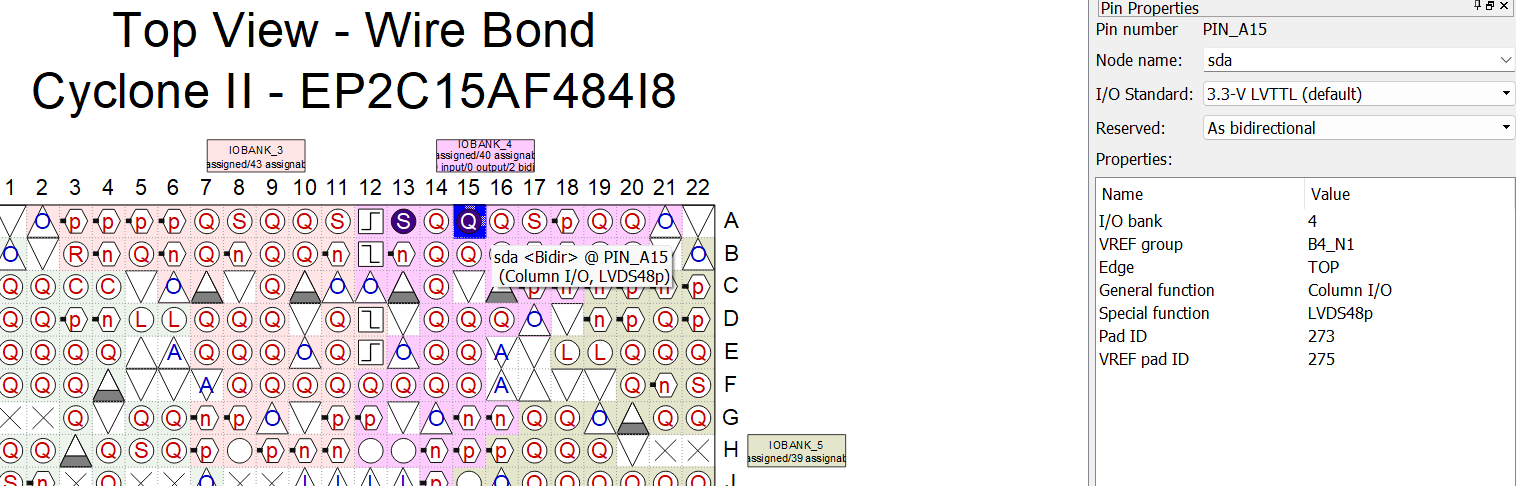

在Pin Planner工具中把鼠标双击（或单机放在对应引脚上）可看到相关说明

在这里插入图片描述

下面这个表格汇总了常见的引脚符号及其含义

符号/标记类型	具体符号或属性	含义与用途	注意事项
圆形标记	圆形标记	表示普通用户I/O引脚，用户可以自由使用。	最常用的引脚类型，用于一般的输入输出信号。
△ 三角标记	正三角	表示电源引脚 (VCC)。	通常连接到指定的电源网络。
	倒三角	表示地引脚 (GND)。	通常连接到地网络。
	三角内部带字母"O"	表示I/O引脚电源。	为I/O接口提供电源。
	三角内部带字母"I"	表示内核电源。	为FPGA核心逻辑供电。
□ 正方形标记	正方形内有时钟沿的符号	表示全局时钟引脚。	专用全局时钟引脚针对时序进行过优化。
⬠ 五边形标记	五边形内部有字母 M, K, I, O	表示JTAG接口引脚: TMS(M), TCK(K), TDI(I), TDO(O)。	用于FPGA的配置和调试。
I/O标准	I/O Standard	用于支持不同的电气电平标准 (如LVTTL, LVCMOS, LVDS等)。	必须正确设置以确保与外部器件电平兼容。
保留选项	Reserved	对引脚内部的IO逻辑进行约束。	可设置为双向(bidirectional)、三态(tri-state)等。
I/O Bank	I/O Bank	引脚所属的I/O组。一个Bank内的引脚通常共享相同的I/O电压。	可通过Pin Planner中的颜色区分。跨Bank的电平标准需注意兼容性。

电气属性

引脚默认为推挽

FPGA厂商	默认输出类型	说明
Intel (Altera)	推挽（Push-Pull）	在未特别配置为开漏或三态时，输出为推挽
Xilinx	推挽（Push-Pull）	默认使用 `OBUF`（输出缓冲器），即推挽结构

当HDL中声明一个 output 信号并赋值为 1'b0 或 1'b1 时，FPGA会主动驱动高或低电平。

默认是推挽的优势

推挽输出驱动能力强、响应速度快、电平稳定
适用于大多数点对点数字接口（如SPI、GPIO、UART）
是最通用、最高效的输出方式

⚠️ 但这也意味着：如果误将推挽输出连接到开漏总线（如I²C），可能会导致短路！

FPGA做IIC的主机 (开漏输出)

让FPGA作为I²C（Inter-Integrated Circuit）主机，与做SPI主机有很大不同，最大的区别在于I²C的电气特性要求：开漏（Open-Drain）输出 + 外部上拉电阻。

I²C协议核心特点

I²C是两线制、半双工、多主多从、低速的串行总线：

SCL：时钟线（由主机驱动）
SDA：数据线（双向，所有设备共享）

关键电气特性：

开漏输出（Open-Drain）：所有设备只能主动拉低信号，不能主动驱动高电平。
外部上拉电阻：高电平由外部上拉电阻（通常4.7kΩ ~ 10kΩ）连接到VCC提供。

标准模式（100kHz）：4.7kΩ ~ 10kΩ
快速模式（400kHz）：1kΩ ~ 4.7kΩ（减小RC时间常数）
相关内容：探究上拉电阻的取值

线与逻辑（Wired-AND）：任意设备拉低，总线即为低。

FPGA做I²C主机的完整配置步骤

需要软硬件协同设计，才能实现FPGA作为I²C主机。

设置“开漏”

在FPGA中，没有直接的“开漏”选项，但可以通过以下方式实现：
使用 inout + 外部上拉
- inout SDA ;// 这会使得chip中I/O属性的Macro Cell 为ADLIB:BIBUF
三态控制
- FPGA IO默认是推挽，但你可以在HDL中通过 assign sda = (en) ? 1'b0 : 1'bz; 实现开漏行为
- 工具会自动将 1'bz 映射为高阻态输出

// 示例：三态控制
assign sda_o = (sda_out_en) ? 1'b0 : 1'bz;  // 开漏：0=拉低，z=高阻，高阻态FPGA不驱动，由外部上拉提供高电平。
assign sda_pad = sda_o;
assign sda_i = sda_pad;  // 输入采样

assign SDA = SDAOE ? SDAo : 1'bZ;

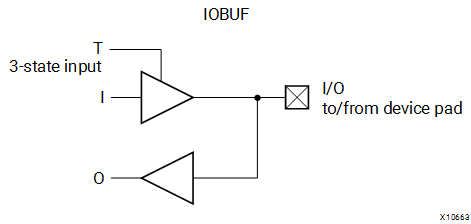

以上语句会被综合工具自动推断为一个 IOBUF 原语（或等效结构），可主动驱动高电平、主动驱动低电平、高阻态。

在这里插入图片描述

HDL代码设计（核心逻辑）

module test (
    input      clk,
    input      rst_n,
    inout      scl,
    inout      sda
);

    // 三态控制信号
    reg  scl_out_en;  // 1: 拉低 SCL, 0: 释放
    reg  sda_out_en;  // 1: 拉低 SDA, 0: 释放
    wire scl_in;      // 采样 SCL 实际电平
    wire sda_in;      // 采样 SDA 实际电平

    // 三态缓冲
    assign scl = (scl_out_en) ? 1'b0 : 1'bz;  // 开漏模拟
    assign sda = (sda_out_en) ? 1'b0 : 1'bz;  // 开漏模拟

    // 输入采样
    assign scl_in = scl;
    assign sda_in = sda;

    // 状态机控制 scl_out_en 和 sda_out_en ...
    // （实现 Start, Stop, Read, Write 等时序）

endmodule

注：iic的SCL也是开漏的,实际应用也可以用推挽。
另外，assign sda = (sda_out_en) ? 1'b0 : 1'bz; 其实也可以在主设备进行输出时使用推挽输出（类似assign sda = (sda_out_en) ? Push_Pull_data : 1'bz; ）,然后在主设备不输出时不占用总线（也就是输出高阻态）能让其他器件拉低SDA即可。这样的话，输出的高电平可能会比通过上拉电阻得到的高电平高一点。
