OOP-Klass 模型学习笔记

JVM 是基于C++实现，那么当JVM将.class加载进系统，将.class文件解析后，会产生一系列的C++对象。这里就会涉及到OOP-Klass model。OOP 指的是 Ordinary Object Pointer （普通对象指针）。举个例子new Test()就生成一个Test的实例，那这个实例在JVM中的体现形式就是OOP，然后Test.class这个的体现形式就Klass。

OOP体系

//定义了oops共同基类
typedef class   oopDesc*                            oop;
//表示一个Java类型实例
typedef class   instanceOopDesc*            instanceOop;
//表示一个Java方法
typedef class   methodOopDesc*                    methodOop;
//表示一个Java方法中的不变信息
typedef class   constMethodOopDesc*            constMethodOop;
//记录性能信息的数据结构
typedef class   methodDataOopDesc*            methodDataOop;
//定义了数组OOPS的抽象基类
typedef class   arrayOopDesc*                    arrayOop;
//表示持有一个OOPS数组
typedef class   objArrayOopDesc*            objArrayOop;
//表示容纳基本类型的数组
typedef class   typeArrayOopDesc*            typeArrayOop;
//表示在Class文件中描述的常量池
typedef class   constantPoolOopDesc*            constantPoolOop;
//常量池告诉缓存
typedef class   constantPoolCacheOopDesc*   constantPoolCacheOop;
//描述一个与Java类对等的C++类
typedef class   klassOopDesc*                    klassOop;
//表示对象头
typedef class   markOopDesc*                    markOop;

上面列出的是整个Oops模块的组成结构，其中包含多个子模块。每一个子模块对应一个类型，每一个类型的OOP都代表一个在JVM内部使用的特定对象的类型。

从上面的代码中可以看到，有一个变量opp的类型是oppDesc ，OOPS类的共同基类型为oopDesc。

**在Java程序运行过程中，每创建一个新的对象，在JVM内部就会相应地创建一个对应类型的OOP对象。**在HotSpot中，根据JVM内部使用的对象业务类型，具有多种oopDesc的子类。除了oppDesc类型外，opp体系中还有很多instanceOopDesc、arrayOopDesc 等类型的实例，他们都是oopDesc的子类。

这些OOPS在JVM内部有着不同的用途，例如**，instanceOopDesc表示类实例，arrayOopDesc表示数组。**也就是说，当我们使用new创建一个Java对象实例的时候，JVM会创建一个instanceOopDesc对象来表示这个Java对象。同理，当我们使用new创建一个Java数组实例的时候，JVM会创建一个arrayOopDesc对象来表示这个数组对象。

Klass体系

//klassOop的一部分，用来描述语言层的类型
class  Klass;
//在虚拟机层面描述一个Java类
class   instanceKlass;
//专有instantKlass，表示java.lang.Class的Klass
class     instanceMirrorKlass;
//专有instantKlass，表示java.lang.ref.Reference的子类的Klass
class     instanceRefKlass;
//表示methodOop的Klass
class   methodKlass;
//表示constMethodOop的Klass
class   constMethodKlass;
//表示methodDataOop的Klass
class   methodDataKlass;
//最为klass链的端点，klassKlass的Klass就是它自身
class   klassKlass;
//表示instanceKlass的Klass
class     instanceKlassKlass;
//表示arrayKlass的Klass
class     arrayKlassKlass;
//表示objArrayKlass的Klass
class       objArrayKlassKlass;
//表示typeArrayKlass的Klass
class       typeArrayKlassKlass;
//表示array类型的抽象基类
class   arrayKlass;
//表示objArrayOop的Klass
class     objArrayKlass;
//表示typeArrayOop的Klass
class     typeArrayKlass;
//表示constantPoolOop的Klass
class   constantPoolKlass;
//表示constantPoolCacheOop的Klass
class   constantPoolCacheKlass;

HotsPot为每一个已加载的Java类创建一个instanceKlass对象，用来在JVM层表示Java类。

可以看一下instanceKlass的内部结构

  //类拥有的方法列表
  objArrayOop     _methods;
  //描述方法顺序
  typeArrayOop    _method_ordering;
  //实现的接口
  objArrayOop     _local_interfaces;
  //继承的接口
  objArrayOop     _transitive_interfaces;
  //域
  typeArrayOop    _fields;
  //常量
  constantPoolOop _constants;
  //类加载器
  oop             _class_loader;
  //protected域
  oop             _protection_domain;

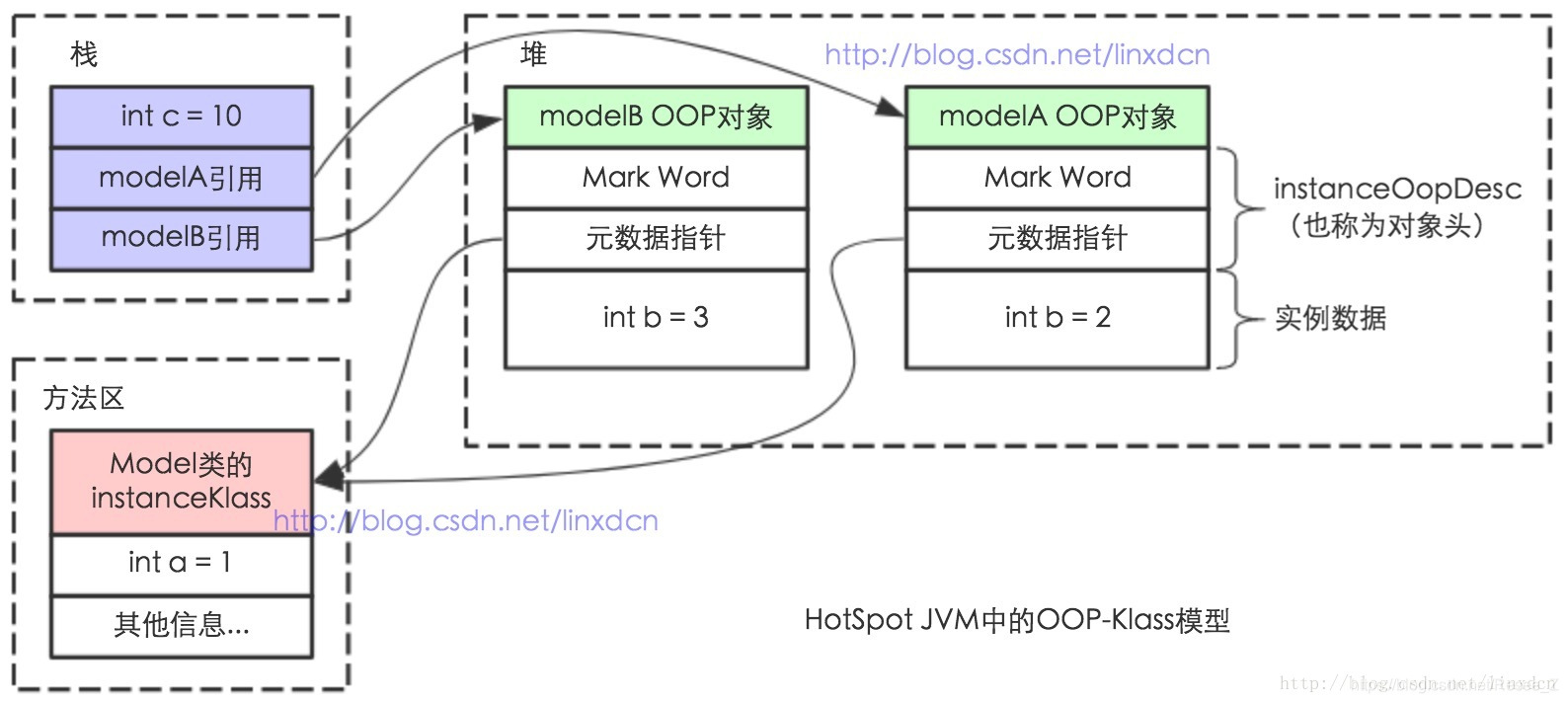

当创建一个对象的时候，内部的存储结构如下
