该实验报告详细描述了配置IP地址、建立Hub-Spoke和Full-Mesh网络结构的过程，以及在这些结构上运行OSPF协议的步骤。通过定义公网和私有网段，路由器间建立隧道并进行NHRP注册，最后宣告OSPF路由以实现网络互通。

实验报告

一、分析要求

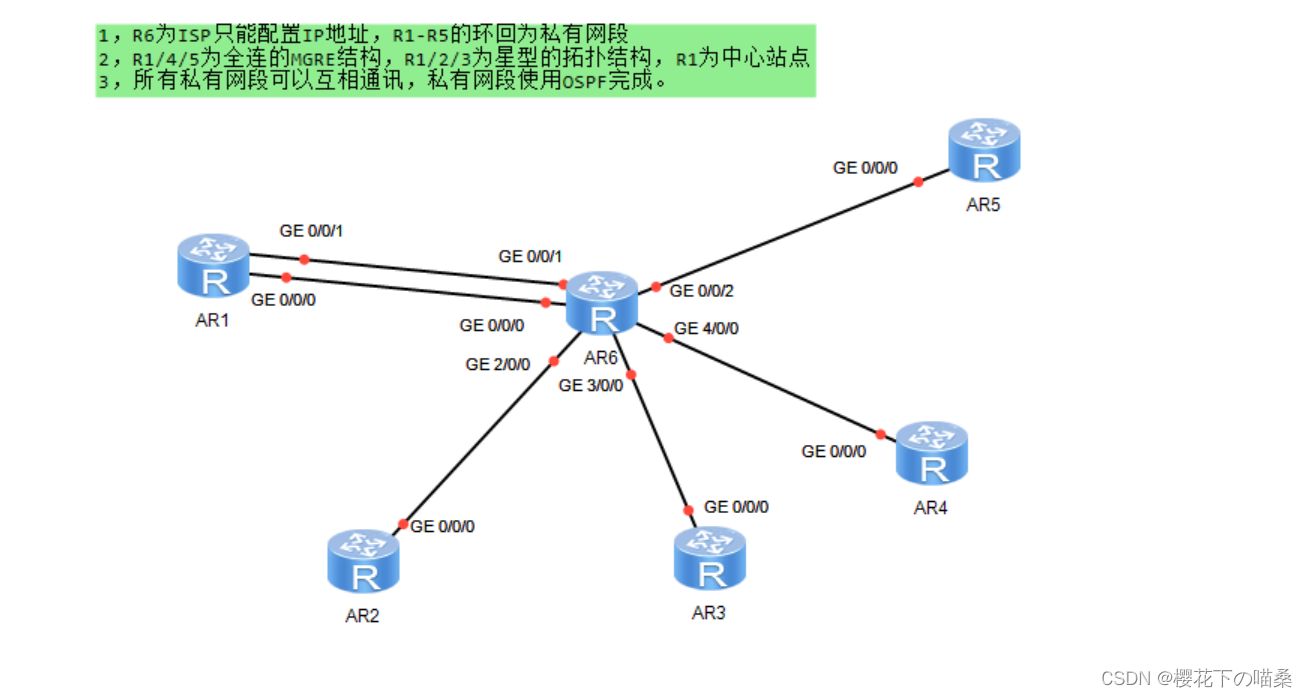

在这里插入图片描述

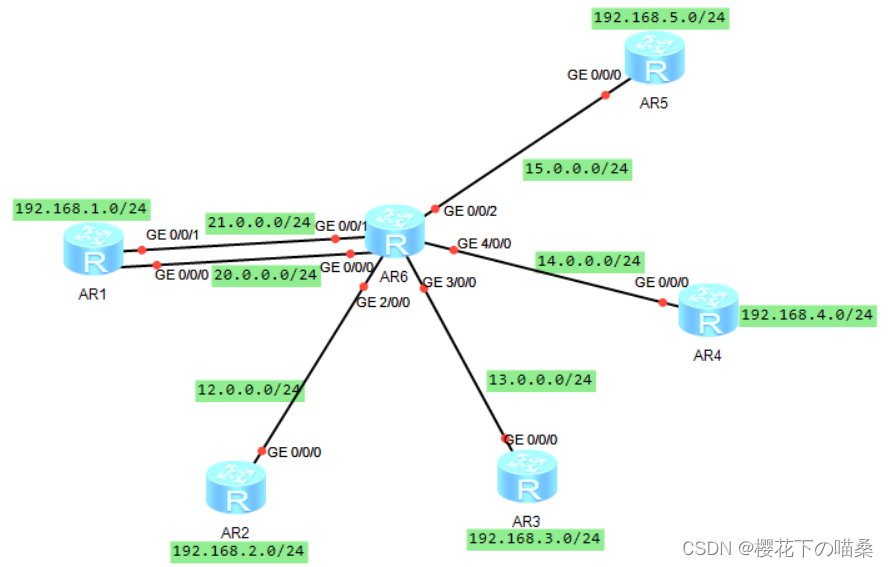

自行定义公网网段和私有网段(详细见下图)，ISP设备仅配置IP地址
R1/R4/R5构建Full-Mesh结构
R1/R2/R3构建Hub-Spoke结构，R1为NHS
除ISP设备，其余路由器运行OSPF

二、实施过程

1. 配置IP及环回地址

在这里插入图片描述

1）命令

[R1]int g 0/0/0
[R1-GigabitEthernet0/0/0]ip add 20.0.0.1 24
[R1-GigabitEthernet0/0/0]int g 0/0/1
[R1-GigabitEthernet0/0/1]ip add 21.0.0.1 24
[R1-GigabitEthernet0/0/1]int l 0
[R1-LoopBack0]ip add 192.168.1.1 24

[R2]int g 0/0/0
[R2-GigabitEthernet0/0/0]ip add 12.0.0.1 24
[R2-GigabitEthernet0/0/0]int l 0
[R2-LoopBack0]ip add 192.168.2.1 24

[R3]int g 0/0/0
[R3-GigabitEthernet0/0/0]ip add 13.0.0.1 24
[R3-GigabitEthernet0/0/0]int l 0
[R3-LoopBack0]ip add 192.168.3.1 24

[R4]int g 0/0/0
[R4-GigabitEthernet0/0/0]ip add 14.0.0.1 24
[R4-GigabitEthernet0/0/0]int l 0
[R4-LoopBack0]ip add 192.168.4.1 24

[R5]int g 0/0/0
[R5-GigabitEthernet0/0/0]ip add 15.0.0.1 24
[R5-GigabitEthernet0/0/0]int l 0
[R5-LoopBack0]ip add 192.168.5.1 24

[R6]int g 0/0/0
[R6-GigabitEthernet0/0/0]ip add 20.0.0.2 24
[R6-GigabitEthernet0/0/0]int g 0
