一张图内生成多个子图

x=np.arange(1,100)

fig=plt.figure()
#参数分别为：子图总行数，子图总列数，子图位置
ax1 = fig.add_subplot(221)
ax1.plot(x,x)

ax2 = fig.add_subplot(222)
ax2.plot(x,-x)

plt.show()

也可以直接使用plt.subplot(221)

plt.plot(x,x)画出子图

生成多张图

#多图
fig1=plt.figure()
ax1=fig1.add_subplot(111)
ax1.plot([1,2,3],[3,2,1])

fig2=plt.figure()
ax2=fig2.add_subplot(111)
ax2.plot([1,2,1],[1,2,3])

plt.show()

网格

plt.grid(True)

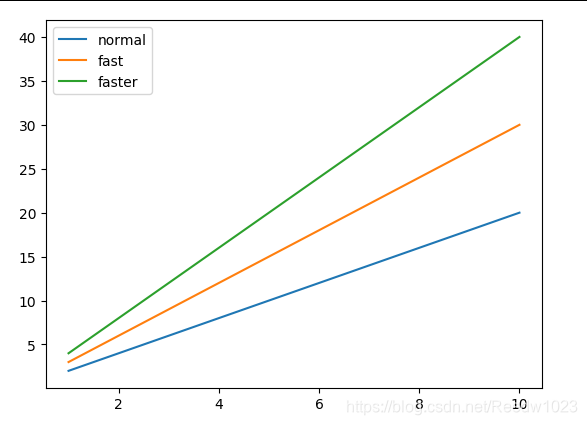

图例

x = np.arange(1,11,1)

plt.plot(x,x*2,label='normal')
plt.plot(x,x*3,label='fast')
plt.plot(x,x*4,label='faster')
plt.legend()#显示图例

修改坐标轴范围

plt.xlim([x1,x2]) plt.ylim([x1,x2])

内含xmin等参数，可只调整一边

调整坐标轴刻度

ax = plt.gca()#获取当前坐标轴
ax.locator_params('x',nbins=5)#只调整x轴，分为5格
#也可plt.locator_params('x',nbins=5)

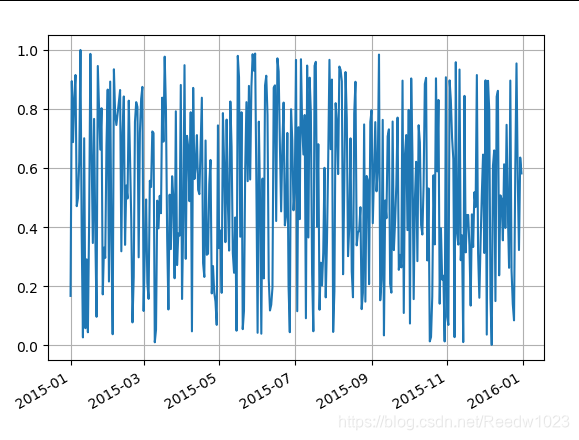

坐标轴为日期

import matplotlib.pyplot as plt
import numpy as np
import matplotlib as mpl
import datetime
import pandas as pd


#修改日期坐标轴
fig = plt.figure()
start = datetime.datetime(2015,1,1)
stop = datetime.datetime(2016,1,1)
delta = datetime.timedelta(days=1)

dates = mpl.dates.drange(start,stop,delta)
y = np.random.rand(len(dates))

ax = plt.gca()
ax.plot_date(dates,y,linestyle='-',marker='')
plt.grid(True)

#调整日期格式
date_format = mpl.dates.DateFormatter('%Y-%m')
ax.xaxis.set_major_formatter(date_format)
#plt.xticks(pd.date_range('2015-01','2016-01'),rotation=90)#设置时间标签显示格式

#刻度标识自适应
fig.autofmt_xdate()


plt.show()

添加坐标轴

plt.twinx()

plt.plot(x,y2,'r')

添加注释

plt.annotate()

添加文字

plt.text()

填充颜色

plt.fill() 填充曲线与x轴之间

plt.fill_between() 填充两条曲线之间可以使用where=y1>y2限定范围

生成形状

import numpy as np
import matplotlib.pyplot as plt
import matplotlib.patches as mpatches

fig,ax = plt.subplots()

xy1 = np.array([0.2,0.2])

circle = mpatches.Circle(xy1,0.1)#圆心位置 半径

ax.add_patch(circle)

plt.axis('equal')#调整比例
plt.show()

美化样式

plt.style.use(' ')#有几种自带图表样式可选择
