NIOS_II填坑之路——EPCS出现“Cannot open flash device”解决办法

最新推荐文章于 2023-07-26 10:14:16 发布
原创 最新推荐文章于 2023-07-26 10:14:16 发布 · 1.3k 阅读 · 7 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#EPCS

本文解决了在SOPC项目中遇到的“Cannot open flash device”问题，详细介绍了如何通过调整BSPEditor设置来成功写入数据到EPCS，为遇到相同问题的开发者提供了实用的解决方案。

读写EPCS出现“Cannot open flash device”的解决办法

SOPC填坑——第n天

代码看了千万遍，Debug千万遍，alt_flash_open_dev(EPCS_NAME);返回的地址一直是0
Wc，哪里出问题啊???一脸懵逼，网上说的办法并没有解决我的问题，依然打不开。
经过我长时间的乱改，终于成功把数据写进了EPCS。解决办法很简单。

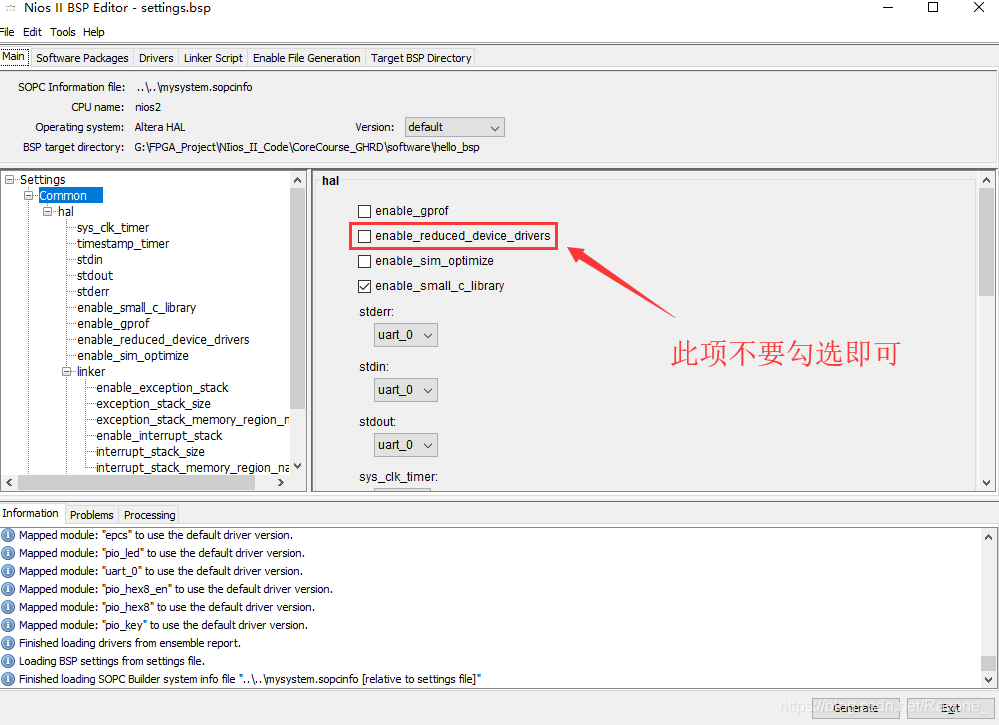

——> 在BSP Editor中把enable_reduce_device_drivers选项取消掉即可
