使用canvas，在图片上实现识别标注

核心思想

• 需要将图片传至后端，后端返回需要标注的物品的坐标及识别到的名称，此篇坐标为左上角和右下角；
• 使用canvas的绘图功能。在现实的图片上绘制矩形，并调整样式。

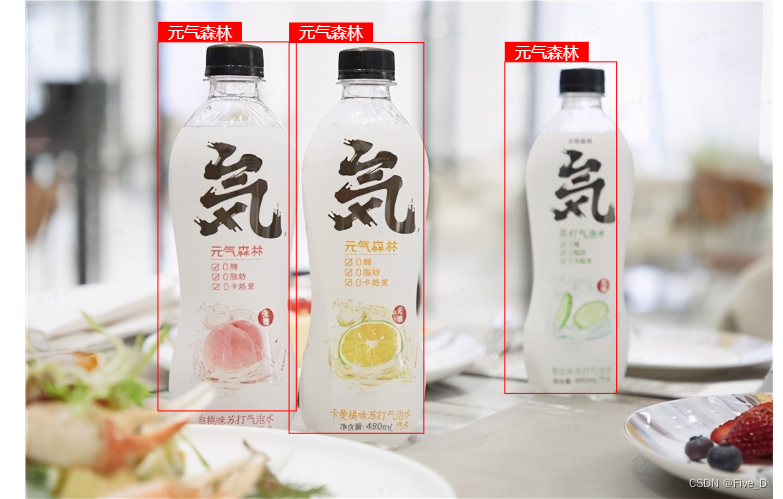

  实现效果如图：


初始化canvas

const canvas = document.getElementById('canvas');
const ctx = canvas.getContext('2d');

显示图片

• drawImage接受五个参数：图片、x坐标、y坐标、宽度、高度；
• 图片、x、y为必须参数；

ctx.drawImage(img, 0,0,width,height)

绘制矩形

• strokeStyle ：描边矩形颜色；
• rect(x,y,width,height)：描边矩形，参数为x坐标、y坐标、宽、高；
• fillStyle：填充颜色；
• fillRect(x,y,width,height)：填充矩形，参数为x坐标、y坐标、宽、高。

ctx.strokeStyle = 'red';
ctx.rect(x,y,wid,hei);
ctx.fillStyle = 'red';
ctx.fillRect(x,y-20,ctx.measureText(value.cont).width+20,20);

绘制文字

• font ：文字颜色及字体；
• fillText(文字内容,x,y)：填充的文字，参数为文字内容、x坐标、y坐标。

ctx.fillStyle = '#fff';
ctx.font = "16px Arial";
ctx.fillText(文字内容,x,y);

后台数据

const resData = {"data":{"success":"1","cont":[{"pos":[220,71,449,682],"cont":"元气森林"},{"pos":[437,72,660,719],"cont":"元气森林"},{"pos":[794,104,979,653],"cont":"元气森林"}]}}

标注框宽高

• 后台返回的坐标数据是根据图片原始大小进行抓取，但是页面显示的图片会进行尺寸缩小，所以要计算标注框在页面上显示的大小。
• img.naturalWidth、img.naturalHeight：图片原始尺寸；
• img.width、img.height：图片显示尺寸；
• 宽缩小比例 = (img.naturalWidth - img.width)/img.width；
• 长缩小比例 = (img.naturalHeight - img.height)/img.height；
• 实际计算标注框的尺寸 = 实际尺寸 * 缩小比例；

标注框部分完整代码

 const img = document.getElementById('img');
 const canvas = document.getElementById('canvas');
 // 调整画布大小
 canvas.width = img.width;
 canvas.height = img.height;
 const ctx = canvas.getContext('2d');

// 根据数据循环生成标注框
 if(resData.data.cont.length > 0){
     ctx.strokeStyle = 'red';
     // 画布上显示图片
     ctx.drawImage(img, 0,0,img.width,img.height);
     // 计算缩小比率
     const widthrat = (img.naturalWidth - img.width)/img.width;
     const heightrat = (img.naturalHeight - img.height)/img.height;
     resData.data.cont.forEach(value => {
     	// 获取标注框的x、y坐标
         const x = value.pos[0]*widthrat;
         const y = value.pos[1]*heightrat;
         // 获取标注框的宽、高
         const wid = (value.pos[2]-value.pos[0])*widthrat;
         const hei = (value.pos[3]-value.pos[1])*heightrat;
         // 根据获取的数据绘制描边矩形
         ctx.rect(x,y,wid,hei);

         // 绘制描边矩形上的红色填充矩形，并稍微调整样式
         ctx.fillStyle = 'red';
         ctx.fillRect(x,y-20,ctx.measureText(value.cont).width+20,20);

		// 绘制填充矩形上的白色文字，并调整坐标
         ctx.fillStyle = '#fff';
         ctx.font = "16px Arial";
         ctx.fillText(value.cont,x+10,y-4);
     })
     ctx.stroke()
 }else{
     ctx.fillStyle = '#000';
     ctx.fillText('图片中无饮料。',10,10);
 }


<img id='img' src={flieData}></img>
<canvas id='canvas' ></canvas>
