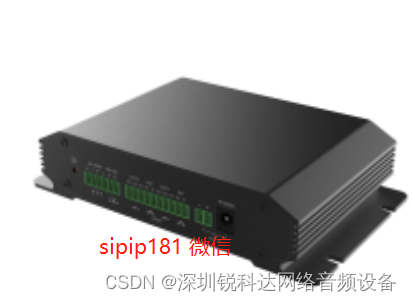

电梯五方对讲接口说明 Sip五方对讲使用说明

1.2/4线接线模块输出接口;接4方对讲设备+:12V，2/4线接线模块供电输入

-:GND，接地

R二/四线R

Li二四线L

2.RS-485接口:预留援口，可接读卡器、楼层控制器、探头，需要软件额外开发实现。

3.短路输出接口2:对应短路输入接口，登录设备安防更面设置，可接授警器、电铁等设备

4.短皆输入接口2，连接开关，需要登录网页进行相关设置。

5. 短路输出接口1:驱动路输出可配置。

6.短路输入接口1:连接开关，需要登录网页进行相关设置。

7.电源输入接口:12V1A输入

8.以太网接口WAN口，标准RJ45接口，

10/100M自适应，支持POE输入建议使用五类或者超五类网线。

9.摄像头接口:标准RJ45接口，连接原配摄像头，建议使用五类或超五类。

10.网络/注册指示灯;指示网络状志通话状态注出状态

快速闪烁，网络异常或者SIP账号异常。

慢速闪炼，通话中。

常亮:注册成功。

11音量啊节健:待机调节声音量，通话仅调节通话音量。

长按音量减健可以报IP地址长按音量加键可以切换IP油址获取方式

12恢复出厂键。长按3秒指示灯闪炼后设备重启并恢复出厂设置。

14书录音输出接口:本地麦克风语音与通话语音混合输出，适合电脂等设备录音。

15音频输出接口;本地语音输出，可外接有源音箱实现扩音。

16接地螺丝，外接配件金属壳体需要连接到本接口防止静电与其也于扰导致设备工作异常。
