绘制STM32最小系统PCB图

原创 于 2020-12-26 23:05:53 发布 · 172 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

博客介绍了Altium Designer 18.1.7的下载安装，给出了百度网盘链接和提取码。针对下载后无法新建工程文件的问题，讲解了破解方法。还说明了使用该软件进行PCB绘制的步骤，包括新建工程项目、进入PCB Library等操作。

PCB下载

首先下载 Altium Designer 18.1.7
电路原理、PCB设计软件，下载安装。

链接：https://pan.baidu.com/s/1SpLW9a6l0_XdQXRnOSVUIw
提取码：pmox
当你兴高采烈的下载完以后发现你并不能新建工程文件，激动半天结果啥也没有

不要慌下面就教你怎么破解

首先打开在解压完成后的Altium Designer文件夹中，找到Crack文件夹，将里面的shfolder.dll文件复制到

AD安装文件夹中也就是启动AD的文件夹

然后打开AD点击这个
在这里插入图片描述

在同样的，Crack文件中的Licenses中选择ALF文件
在这里插入图片描述

然后你就可以尽情使用了！

二、PCB绘制

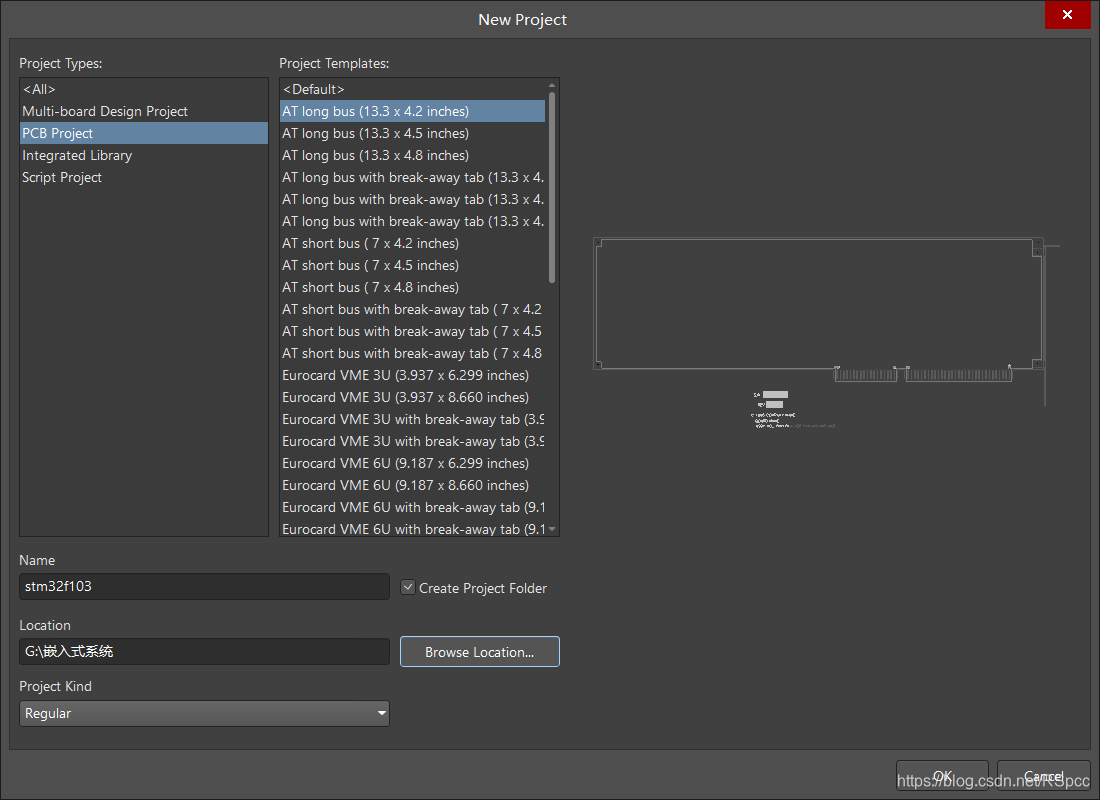

新建一个工程项目选择PCB Project
在这里插入图片描述

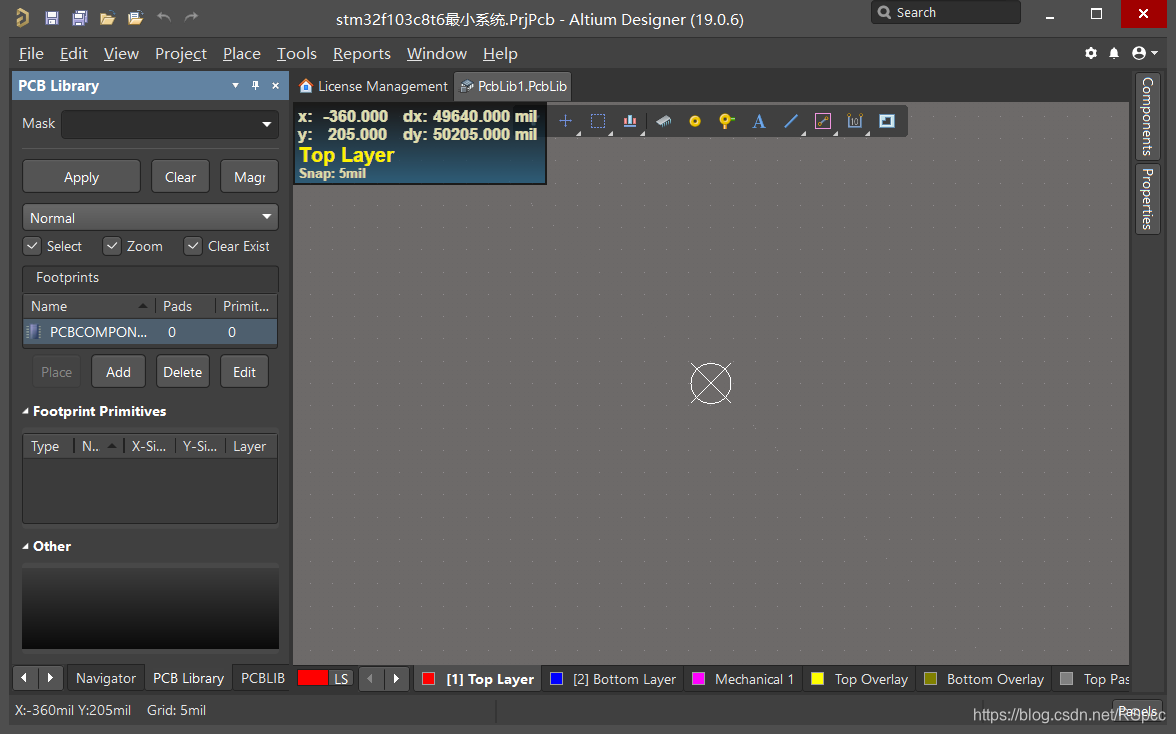

然后进入PCB Library

在这里插入图片描述

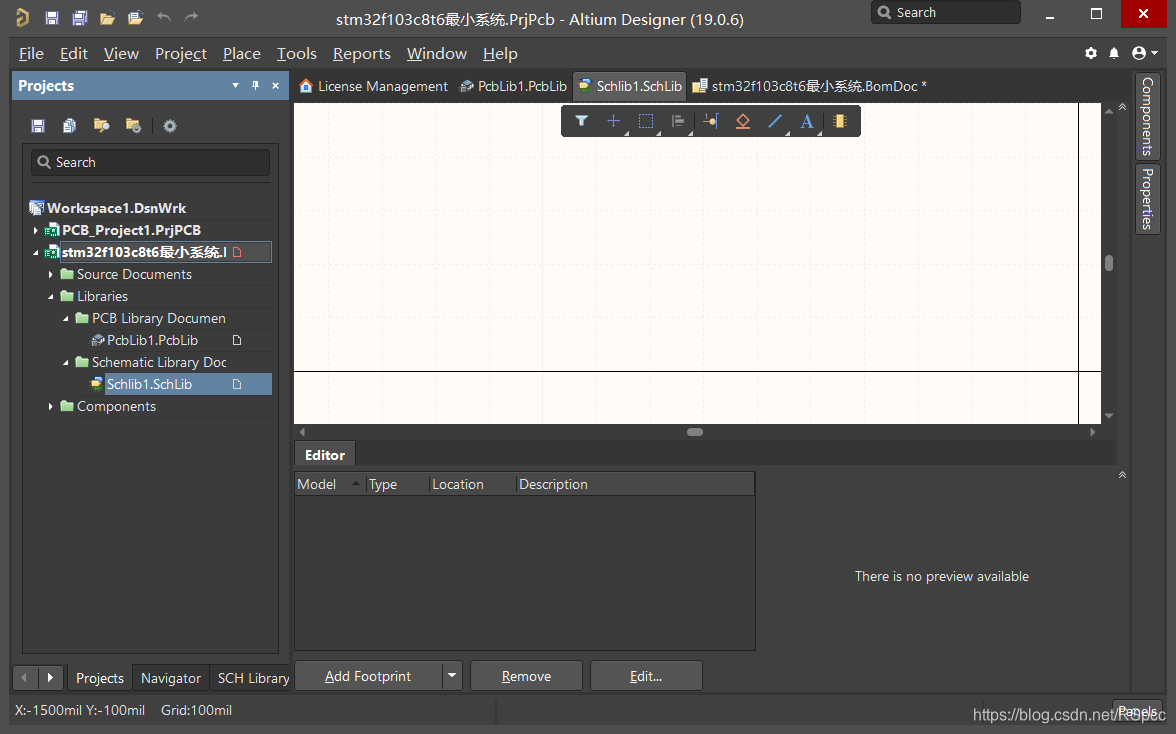

然后添加新文件到schematic library

在这里插入图片描述

然后保存就新建好了一个PCB文件
