【Android进阶笔记】系统启动流程（init进程、Zygote进程、SystemServer）

---

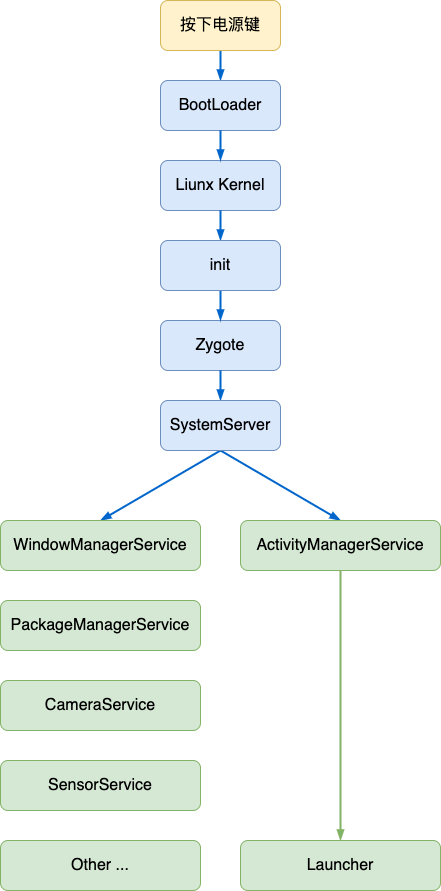

1. 系统启动流程概括

启动的主要流程：

1. 启动电源以及系统启动： 当电源按下时，引导芯片代码从预定义的地方（固化在 ROM）开始执行。加载引导程序 BootLoader 到 RAM，然后执行。
2. 引导程序 Bootloader： 引导程序 BootLoader 是在 Android 操作系统开始运行前的一个小程序，它的主要作用是把操作系统拉起来并运行。
3. Linux 内核启动： 当内核启动时，设置缓存、被保护存储器、计划列表、加载驱动。当内核完成系统设置时，它首先在系统文件中寻找 init.rc 文件，并启动 init 进程 。
4. init 进程启动： 初始化和启动属性服务，井且启动 Zygote 进程。
5. Zygote 进程启动： 创建 Java 虚拟机并为 Java 虚拟机注册 JNI 方法，创建服务器端 Socket，启动 SystemServer 进程。
6. SystemServer 进程启动： 启动 Binder 线程池和 SystemServiceManager，并且启动各种系统服务。
7. Launcher 启动： 被 SystemServer 进程启动的 AMS 会启动 Launcher，Launcher 启动后会将已安装应用的快捷图标显示到界面上。

---

2. init 进程启动

init 进程是 Android 系统中用户空间的第一个进程，进程号为 1，是 Android 系统启动流程中一个关键的步骤。主要做了以下三件事情：

• 创建和挂载启动所需的文件目录。
• 初始化和启动属性服务。
• 解析 init.rc 配置文件并启动 Zygote 进程。

2.1. init 进程的入口函数

在 Linux 内核加载完成后，它首先在系统文件中寻找 init.rc 文件（/system/core/rootdir/init.rc），并启动 init 进程，然后查看 init 进程的入口 main 函数来读取 init.rc 中的相关配置，从而来启动其他相关进程以及其他操作。

Android 9 及以前，main 函数在 /system/core/init/init.cpp 文件中，以下源码基于 Android 9.0.0：

int main(int argc, char** argv) {
    /* ... */

    bool is_first_stage = (getenv("INIT_SECOND_STAGE") == nullptr);

    if (is_first_stage) {
        boot_clock::time_point start_time = boot_clock::now();

        // 清理umask.
        umask(0);

        clearenv();
        setenv("PATH", _PATH_DEFPATH, 1);
        // 创建和挂载启动所需要的文件目录
        mount("tmpfs", "/dev", "tmpfs", MS_NOSUID, "mode=0755");
        mkdir("/dev/pts", 0755);
        mkdir("/dev/socket", 0755);
        mount("devpts", "/dev/pts", "devpts", 0, NULL);
        #define MAKE_STR(x) __STRING(x)
        mount("proc", "/proc", "proc", 0, "hidepid=2,gid=" MAKE_STR(AID_READPROC));
        // Don't expose the raw commandline to unprivileged processes.
        chmod("/proc/cmdline", 0440);
        gid_t groups[] = { AID_READPROC };
        setgroups(arraysize(groups), groups);
        mount("sysfs", "/sys", "sysfs", 0, NULL);
        mount("selinuxfs", "/sys/fs/selinux", "selinuxfs", 0, NULL);

        mknod("/dev/kmsg", S_IFCHR | 0600, makedev(1, 11));

        if constexpr (WORLD_WRITABLE_KMSG) {
            mknod("/dev/kmsg_debug", S_IFCHR | 0622, makedev(1, 11));
        }

        mknod("/dev/random", S_IFCHR | 0666, makedev(1, 8));
        mknod("/dev/urandom", S_IFCHR | 0666, makedev(1, 9));

        mount("tmpfs", "/mnt", "tmpfs", MS_NOEXEC | MS_NOSUID | MS_NODEV,
              "mode=0755,uid=0,gid=1000");

        mkdir("/mnt/vendor", 0755);

        // 初始化Kernel的Log，这样就可以从外界获取Kernel的日志
        InitKernelLogging(argv);
        /* ... */
    }
    /* ... */
	// 对属性服务进行初始化
    property_init();
    /* ... */
	// 创建 epoll 句柄
    epoll_fd = epoll_create1(EPOLL_CLOEXEC);
    /* ... */
	// 用于设置子进程信号处理函数，如果子进程(Zygote进程)异常退出，init进程会调用该函数中设定的信号处理函数来进行处理
    sigchld_handler_init();

    /* ... */
	// 导入默认的环境变量
    property_load_boot_defaults();
    export_oem_lock_status();
    // 启动属性服务
    start_property_service();
    set_usb_controller();

    const BuiltinFunctionMap function_map;
    Action::set_function_map(&function_map);

    subcontexts = InitializeSubcontexts();

    ActionManager& am = ActionManager::GetInstance();
    ServiceList& sm = ServiceList::GetInstance();

    // 加载启动脚本，具体内容看下面的函数👇
    LoadBootScripts(am, sm);

	if (false) DumpState();
    /* ... */
    while (true) {
        /* ... */
        if (!(waiting_for_prop || Service::is_exec_service_running())) {
            // 内部遍历执行每个action中携带的command对应的执行函数
            am.ExecuteOneCommand();
        }
        if (!(waiting_for_prop || Service::is_exec_service_running())) {
            if (!shutting_down) {
                // 重启死去的进程
                auto next_process_restart_time = RestartProcesses();
                /* ... */
            }
			/* ... */
        }
		/* ... */
    }

    return 0;
}

static void LoadBootScripts(ActionManager& action_manager, ServiceList& service_list) {
    Parser parser = CreateParser(action_manager, service_list);

    std::string bootscript = GetProperty("ro.boot.init_rc", "");
    if (bootscript.empty()) {
        // 解析init.rc配置文件
        parser.ParseConfig("/system/etc/init/hw/init.rc");
        if (!parser.ParseConfig("/system/etc/init")) {
            late_import_paths.emplace_back("/system/etc/init");
        }
        parser.ParseConfig("/system_ext/etc/init");
        if (!parser.ParseConfig("/vendor/etc/init")) {
            late_import_paths.emplace_back("/vendor/etc/init");
        }
        if (!parser.ParseConfig("/odm/etc/init")) {
            late_import_paths.emplace_back("/odm/etc/init");
        }
        if (!parser.ParseConfig("/product/etc/init")) {
            late_import_paths.emplace_back("/product/etc/init");
        }
    } else {
        parser.ParseConfig(bootscript);
    }
}

Android 10 及以后，main 函数在 /system/core/init/main.cpp 文件中，以下源码基于 Android 10.0.0：

// argc表示argv中有多少个参数
// 参数argv可能有四种情况，进入不同的入口
int main(int argc, char** argv) {
#if __has_feature(address_sanitizer)
    __asan_set_error_report_callback(AsanReportCallback);
#endif
	// 参数中有ueventd，进入ueventd_main，ueventd主要是负责设备节点的创建、权限设定等一些列工作
    if (!strcmp(basename(argv[0]), "ueventd")) {
        return ueventd_main(argc, argv);
    }

    if (argc > 1) {
        // 参数中有subcontext，进入InitLogging和SubcontextMain，初始化日志系统
        if (!strcmp(argv[1], "subcontext")) {
            android::base::InitLogging(argv, &android::base::KernelLogger);
            const BuiltinFunctionMap function_map;

            return SubcontextMain(argc, argv, &function_map);
        }
		// 参数中有selinux_setup，进入SetupSelinux，启动Selinux安全策略
        if (!strcmp(argv[1], "selinux_setup")) {
            return SetupSelinux(argv);
        }
		// 参数中有second_stage，进入SecondStageMain，启动init进程第二阶段
        if (!strcmp(argv[1], "second_stage")) {
            return SecondStageMain(argc, argv);
        }
    }
	// 启动init进程第一阶段（函数定义在/system/core/init/init.cpp中）
    return FirstStageMain(argc, argv);
}

综上，main 函数主要做了以下关键步骤：

• 创建和挂载启动所需要的文件目录： 挂载 tmpfs、devpts、proc、sysfs 和 selinuxfs 5种文件系统，这些都是系统运行时目录。
• property_init()： 对属性进行初始化。
• signal_handler_init()： 设置子进程信号处理函数，用于防止 init 进程的子进程（Zygote）成为僵尸进程。
• start_property_service()： 启动属性服务。
• parser.ParseConfig("/system/etc/init/hw/init.rc")： 解析 init.rc 文件。
• restart_processes()： 重启死去的进程。

【僵尸进程】

父进程使用 fork 创建子进程，如果子进程终止后，父进程并不知道，而且在系统进程表中仍然保留了它的信息（如进程号、退出状态、运行时间…），则已终止的子进程就是僵尸进程。

系统进程表如果被僵尸进程耗尽的话，系统就可能无法创建新的进程了。

假设 init 进程的子进程 Zygote 终止了，signal_handler_init() 内部会找到 Zygote 进程井移除全部信息，再重启 Zygote 服务的启动脚本中带有 onrestart 选项的服务，并调用 restart_processes() 重启 Zygote 进程。

2.2. 解析 init.rc 文件

/system/core/rootdir/init.rc 是由 Android 初始化语言（Android Init Language）编写的配置文件，主要包含5种类型语句：Action，Command，Service，Option 和 Import。

/* ... */
// 按住系统电源键开机时，会触发此动作
on property:sys.boot_from_charger_mode=1
    class_stop charger
    trigger late-init
/* ... */
// 挂载文件系统并启动核心系统服务。
on late-init
    /* .. */
    // 基于文件加密的设备启动zygote进程
    trigger zygote-start
	/* .. */

其中，重要的步骤是启动 zygote 进程。

/system/core/rootdir/init.zygoteXX.rc 文件是 Zygote 的启动脚本。

service zygote /system/bin/app_process64 -Xzygote /system/bin --zygote --start-system-server
    class main
    priority -20
    user root
    group root readproc reserved_disk
    socket zygote stream 660 root system
    socket usap_pool_primary stream 660 root system
    onrestart exec_background - system system -- /system/bin/vdc volume abort_fuse
    onrestart write /sys/power/state on
    onrestart restart audioserver
    onrestart restart cameraserver
    onrestart restart media
    onrestart restart netd
    onrestart restart wificond
    writepid /dev/cpuset/foreground/tasks

Service 用于通知 init 进程创建名为 zygote 的进程，执行程序路径为 /system/bin/app_process64，后面的是要传给 app_process64 的参数，且 Zygote 的 classname 为 main。如果 audioserver、cameraserver、media 等进程终止了，就需要进行 restart。

---

3. Zygote 进程启动

Zygote 进程称为孵化器，DVM 和 ART 是由它创建的，APP进程和系统的 SystemServer 进程是由它 fock（复制进程） 创建的，因此可以在内部获取一个 DVM 或者 ART 的实例副本。

Zygote 进程的名称并不是“zygote”，而是“app_process”，这个名称是在 Android.mk 中定义的。Zygote 进程启动后，Linux 系统下的 pctrl 系统会调用 app_process，将其名称换成了“zygote”。

不同版本，代码略有差别，总体流程差别不大，以下代码基于 Android 8.0 源码

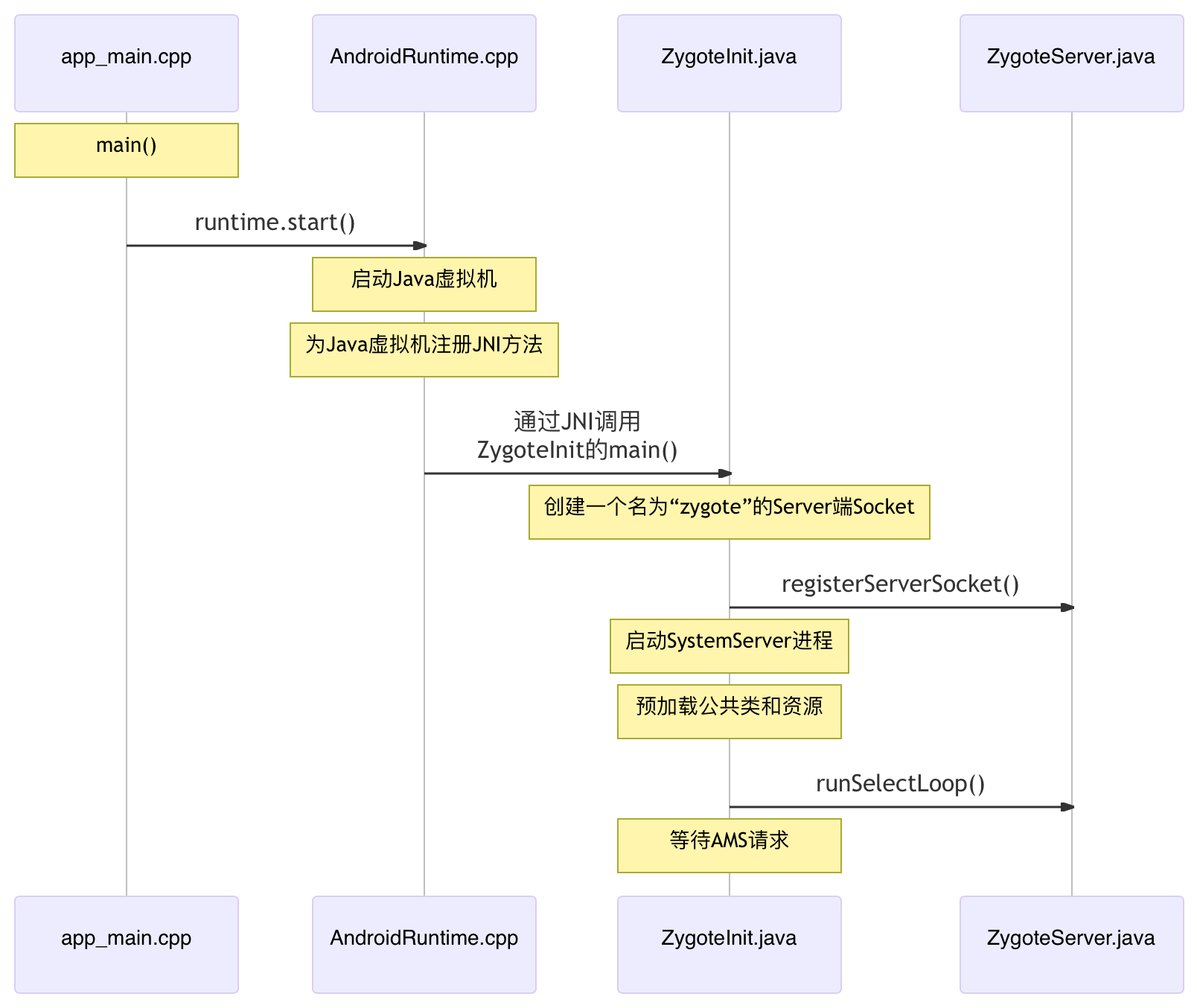

3.1. 启动过程

3.1.1. app_main.cpp

frameworks/base/cmds/app_process/app_main.cpp

app_main.cpp 的 main 函数的重要流程

int main(int argc, char* const argv[])
{
    /* ... */
    AppRuntime runtime(argv[0], computeArgBlockSize(argc, argv));
    /* ... */
    ++i;	// 跳过第一个参数（父目录）
    while (i < argc) {
        const char* arg = argv[i++];
        if (strcmp(arg, "--zygote") == 0) {
            // 如果main函数运行在Zygote进程中，则将zygote设置为true
            zygote = true;
            // 设置进程的名字
            niceName = ZYGOTE_NICE_NAME;
        } else if (strcmp(arg, "--start-system-server") == 0) {
            // 如果main函数运行在SystemServer进程中，则将startSystemServer设置为true
            startSystemServer = true;
        }
        /* ... */
    }
    /* ... */
    if (zygote) {
        // 如果运行在Zygote进程中，则调用AppRuntime的start函数
        runtime.start("com.android.internal.os.ZygoteInit", args, zygote);
    } else if (className) {
        runtime.start("com.android.internal.os.RuntimeInit", args, zygote);
    } else {
        fprintf(stderr, "Error: no class name or --zygote supplied.\n");
        app_usage();
        LOG_ALWAYS_FATAL("app_process: no class name or --zygote supplied.");
    }
}

重要流程概括：

• 判断当前 main 函数是运行在 Zygote 进程还是 SystemServer 进程。
  • Zygote 进程通过 fock 自身来创建子进程，因此 Zygote 进程和它的子进程都可以进入 app_main.cpp 的 main 函数， 所以 main 函数中必须区分当前运行在哪个进程。
• 如果运行在 Zygote 进程中，则调用 AppRuntime 的 start 函数来启动 Java 虚拟机。

3.1.2. AndroidRuntime.cpp

frameworks/base/core/jni/AndroidRuntime.cpp

AndroidRuntime.cpp 的 start 函数的重要流程

void AndroidRuntime::start(const char* className, const Vector<String8>& options, bool zygote)
{
    /* ... */
    JniInvocation jni_invocation;
    jni_invocation.Init(NULL);
    JNIEnv* env;
    // 创建Java虚拟机
    if (startVm(&mJavaVM, &env, zygote, primary_zygote) != 0) {
        return;
    }
    // 对虚拟机进行初始化
    onVmCreated(env);

    // 为Java虚拟机注册JNI方法
    if (startReg(env) < 0) {
        ALOGE("Unable to register all android natives\n");
        return;
    }

    /* ... */
    // 从 app_main的main函数传递过来的className为com.android.internal.os.ZygoteInit
    classNameStr = env->NewStringUTF(className);
    assert(classNameStr != NULL);
    env->SetObjectArrayElement(strArray, 0, classNameStr);

    for (size_t i = 0; i < options.size(); ++i) {
        jstring optionsStr = env->NewStringUTF(options.itemAt(i).string());
        assert(optionsStr != NULL);
        env->SetObjectArrayElement(strArray, i + 1, optionsStr);
    }

    // 启动虚拟机，该线程成为虚拟机的主线程，直到虚拟机退出后才返回。
    // 将classNarne的“.”替换为“/”
    char* slashClassName = toSlashClassName(className != NULL ? className : "");
    // 查找ZygoteInit这个Java类
    jclass startClass = env->FindClass(slashClassName);
    if (startClass == NULL) {
        ALOGE("JavaVM unable to locate class '%s'\n", slashClassName);
    } else {
        // 找到ZygoteInit的main方法
        jmethodID startMeth = env->GetStaticMethodID(startClass, "main",
            "([Ljava/lang/String;)V");
        if (startMeth == NULL) {
            ALOGE("JavaVM unable to find main() in '%s'\n", className);
            /* keep going */
        } else {
            // 通过JNI调用ZygoteInit的main方法
            env->CallStaticVoidMethod(startClass, startMeth, strArray);
            /* ... */
        }
    }
    /* ... */
}

重要流程概括：

• 调用 startVm 函数来创建 Java 虚拟机。
• 调用 startReg 函数为 Java 虚拟机注册 JNI 方法。
• 将传递过来的参数 className 的值 com.android.internal.os.ZygoteInit 中的.替换为/，即 com/android/internal/os/ZygoteInit，并赋值给 slashClassName 。
• 根据 slashClassName 去查找 Zygotelnit 类。
• 如果找到了，则通过 JNI 调用 ZygoteInit 的 main 方法。

⭐️ 在此之前，一直在 native 层运行，没有任何代码进入 Java 框架层，也就是说是 Zygote 开启了 Java 框架层的运行。

3.1.3. ZygoteInit.java

frameworks/base/core/java/com/android/internal/os/ZygoteInit.java

ZygoteInit.java 的 main 方法和 startSystemServer 方法的重要流程

不同版本，代码略有差别：

以下是 Android 8.0 中的 ZygoteInit 类。

public static void main(String argv[]) {

    // 创建ZygoteServer对象
    ZygoteServer zygoteServer = new ZygoteServer();
    /* ... */
    try {

        /* ... */
        String socketName = "zygote";
        /* ... */
        // 创建一个Server端的Socket，并传入socketName
        zygoteServe
