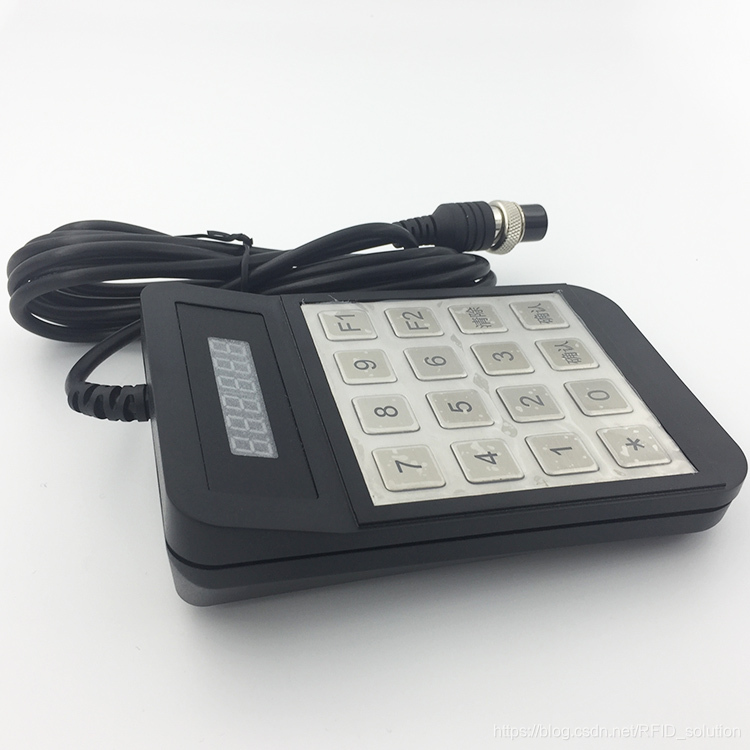

   HX516D公交分段计费金额输入小键盘是一款采用航空插头的金属数字输入小键盘，具有一定的防水、防震能力，广泛应用城市公交、巴士分段计费金额输入使用。航空插头可根据不同地区的公交播报设备定制、联动！

    HX516D公交分段计费金额输入小键盘，支持二次开发与应用！4芯航空插头、5芯航空插头、6芯航空插头均可选择，目前HX516D公交分段计费金额输入小键盘被大量使用到深圳公交系统、巴士系统等设备上。

    HX516D一共有10金属按键，1个小数点按键，3个功能按键，2个预留按键，一共16个金属按键组成！

1、HX516D串口设置
19200，8，1，N

2、HX516D打开键盘命令：
0x1b,“K”,“0”,0x1b,0x50,x033,
HEX : 1B 4B 30 1B 50 33

3、HX516D小键盘发送命令：
0-9键，发送(0x30-0x39)；
清除，发送(0x08)
F1，发送(0x41)
F2，发送(0x42)
确认，发送(0x0d)
小数点，发送(0x2e)

 显示英文及符号：
 字符 ASCII码 显示型状
 A ‘A’(0x41) A
 E ‘E’(0x45) E
 F ‘F’(0x46) F
 H ‘H’(0x48) H
 P ‘P’(0x50) P

 - (中横线) ‘-’(0x2
