REASUNOS瑞森半导体超高压MOS在辅助电源上的应用

一、前言

辅助电源是给主控单元、显示模块、保护控制单元、信号采集单元及刷卡模块等控制系统进行供电。它的作用是为了给控制电路、驱动电路提供稳定的低压电源，保证控制电路、驱动电路能稳定可靠的工作，可根据不同电压的需求设计成5V、12V、24V等电压的稳压直流电。



二、产品应用

辅助电源是电机驱动、光伏逆变器、焊机、变频器和UPS系统等工业应用的重要组成部分。

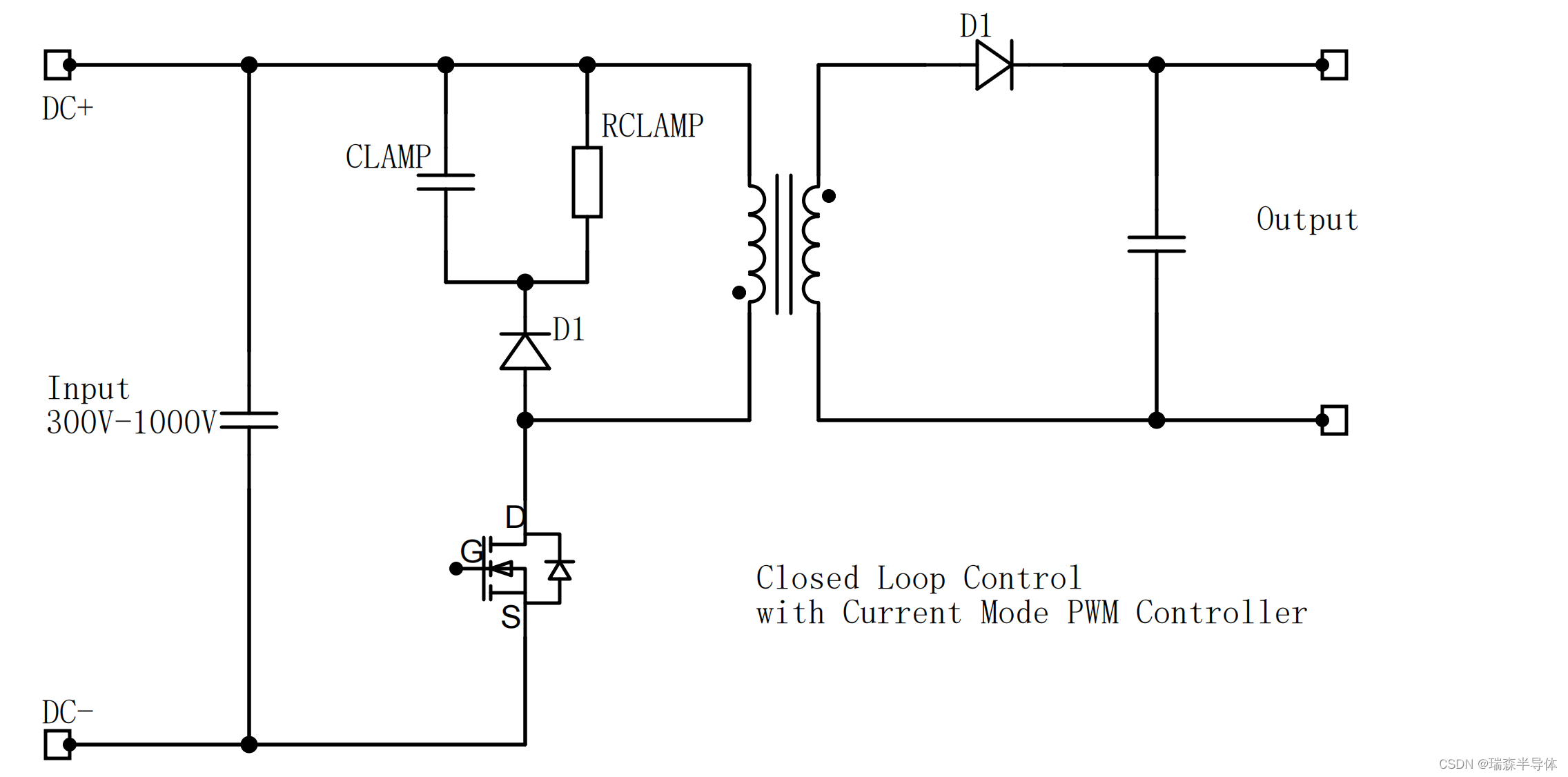

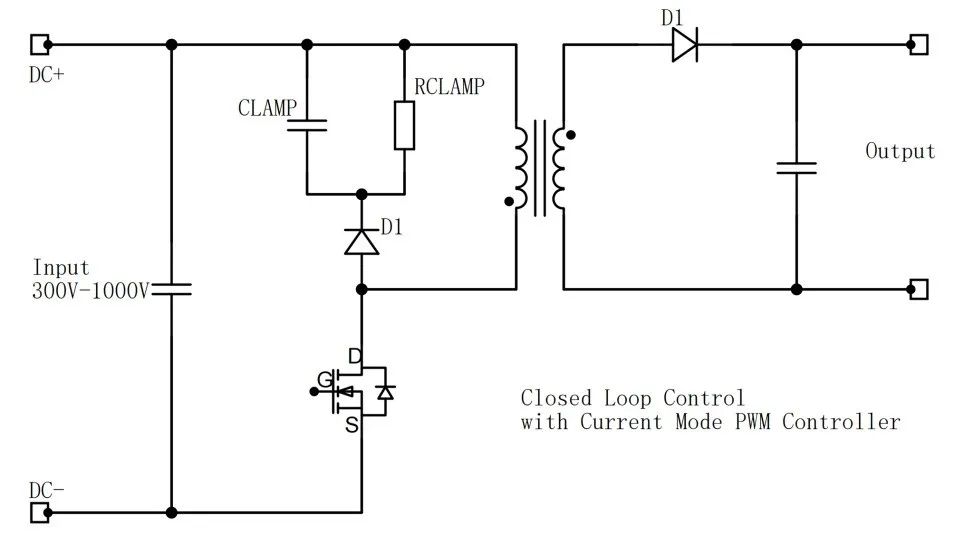

三、典型应用拓扑图

辅助电源一般会选用单开关反激式拓扑：结构简单、元件数量少、成本低；但单开关反激式转换器中的电源开关MOS管在关断时，MOS管会承受两倍于输入电压的应力，因此该类拓扑应用中我们推荐超高电压的MOS管，以应对电压变化带来的冲击。



四、辅助电源MOS管推荐

辅助电源单开关反激式拓扑应用中我们推荐瑞森半导体超高压MOS系列，瑞森半导体800V-1500V超高压MOSFET的研发及量产，填补了国内市场空白，打破了进口品牌垄断的局面。

瑞森半导体超高压MOS产品优势：

1、新型的横向变掺杂技术、超高电压，超小内阻；

2、散热性能好，高温漏电小，高温电压跌落小；

3、较低的开关速度达到更好的EMI兼容性；

4、产品性能可靠，完全实现进口替代。

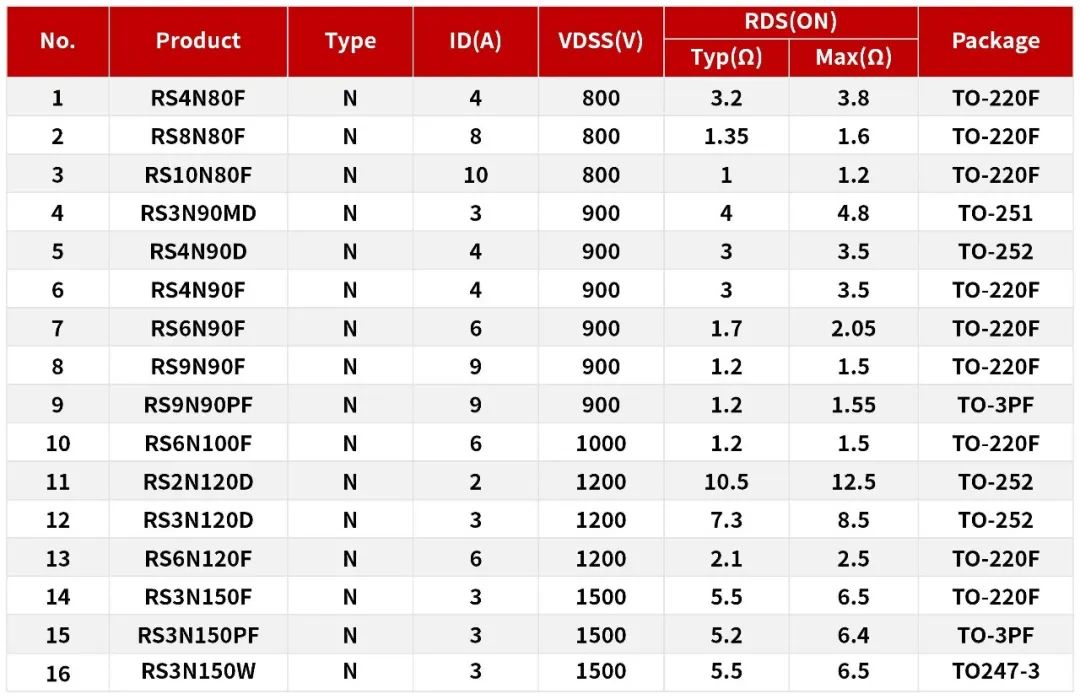

五、推荐选型表

辅助电源主推超高压MOS选型如下 ：
