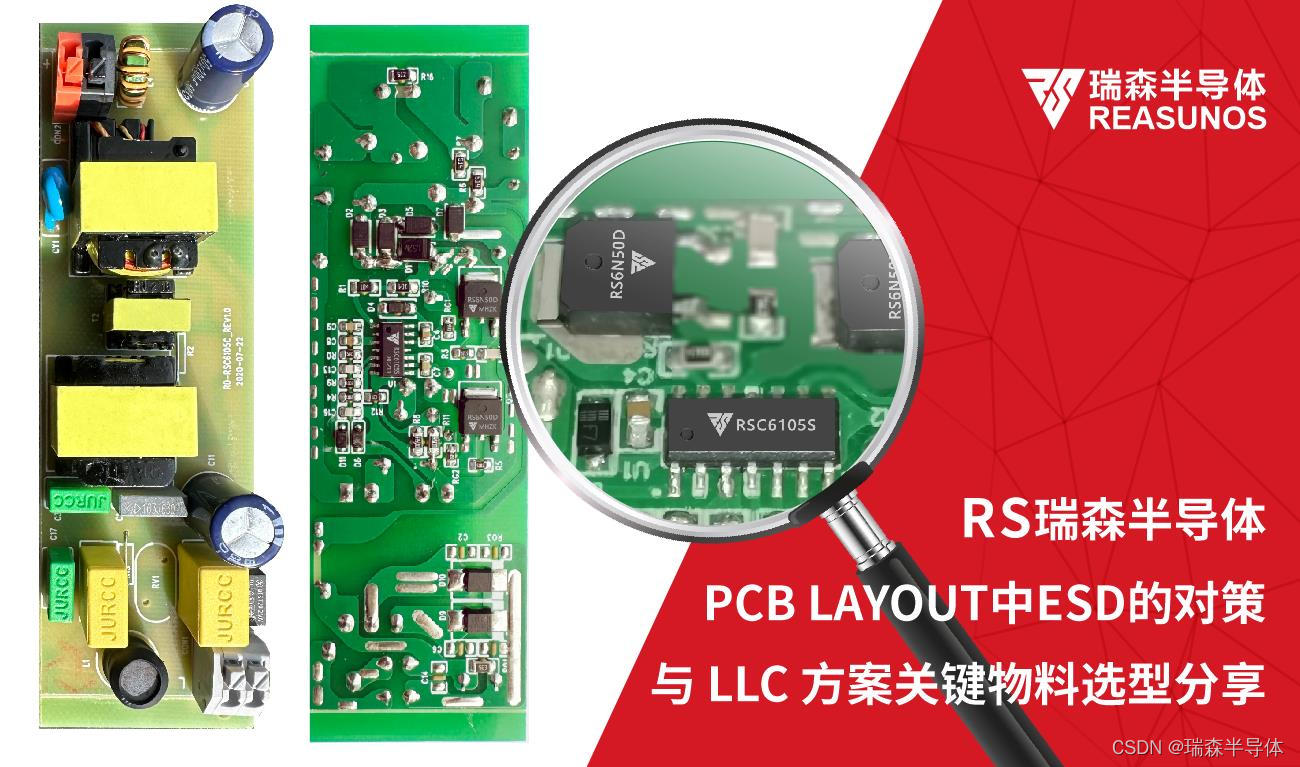

RS瑞森半导体-PCB LAYOUT中ESD的对策与LLC方案关键物料选型分享

接上一篇:关于 LAYOUT通用原则在LLC系列方案中提升稳定性的应用做分享,本篇对LAYOUT中ESD的对策及瑞森LLC系列方案做设计时,关键物料选型事项继续做分享。



一、PCB LAYOUT中ESD的对策

(一)PCB LAYOUT的关键中的重点:功率回路经过正确的路径回流。

(二)在不同电位的两个铜箔之间,尤其是高压侧与低压侧的间距需要大于或等于P,如下公式:P 〉0.015*(VA-VB)。

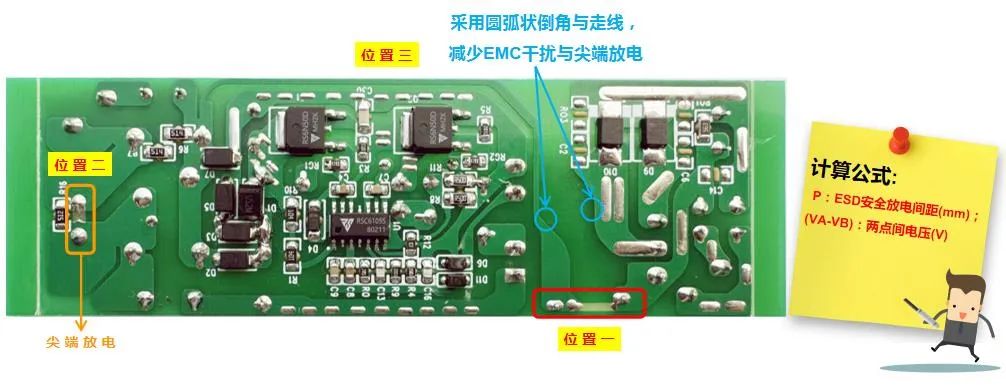

其中P:ESD安全放电间距(mm);(VA-VB):两点间电压(V)。(如图位置一)

(三)在共模电感两端或安规电容两端加ESD放电铜箔,采用双放电铜箔可以有效提升放电效果,如果长期持续ESD放电则会导致铜箔钝化,则建议采用放电管放电。尖端铜箔设计:尖端铜箔必须是锐角(重点),尖尖相对。(如图位置二)

(四)PCB LAYOUT 铜箔走线采用圆弧状倒角可减少EMC干扰与异常尖端放电。(如图位置三)

二、RSC6105S-RSC6120S系列关键物料选型注意事项

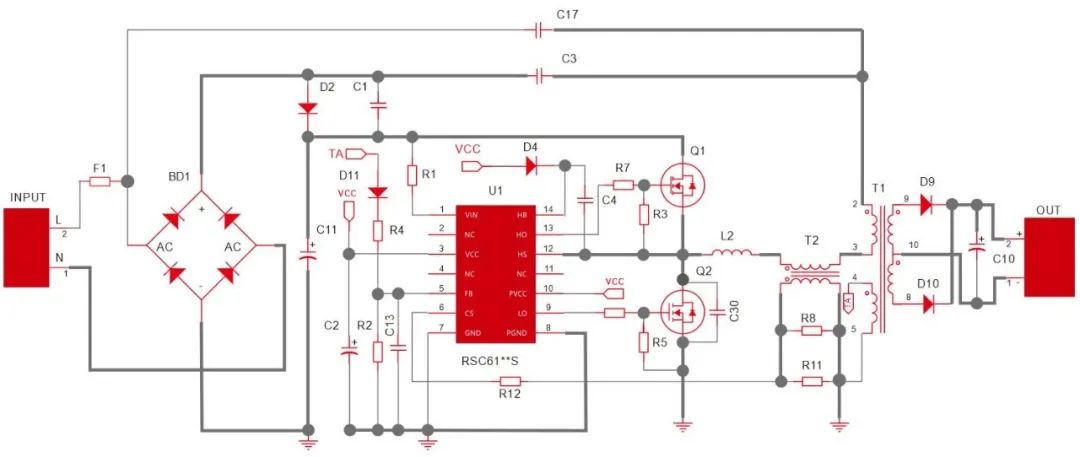

典型应用线路图
