4mA~20mA模拟信号到LoRa数据采集器实测数据对比

在上一篇《如何组建LoRaWAN无线网络以传输温度数据》文章中已经介绍了RAK瑞科慧联公司RAK7422/RAK7432(4mA~20mA模拟信号到LoRa采集器)产品。

RAK瑞科慧联的RAK7422/RAK7432新产品，使用温度转换器，将热电阻电阻值转换为4-20mA信号，利用内部集成的高精度运算放大器采集4-20mA模拟信号，并将其转化为数字信号，封装成LoRaWAN数据包，通过LoRaWAN无线网络，将现场温度值发送到后台服务器，方便用户使用。



今天我们通过实验过程记录结果，对比高精度水银温度计（误差为0.1度）和热电阻测量精度。

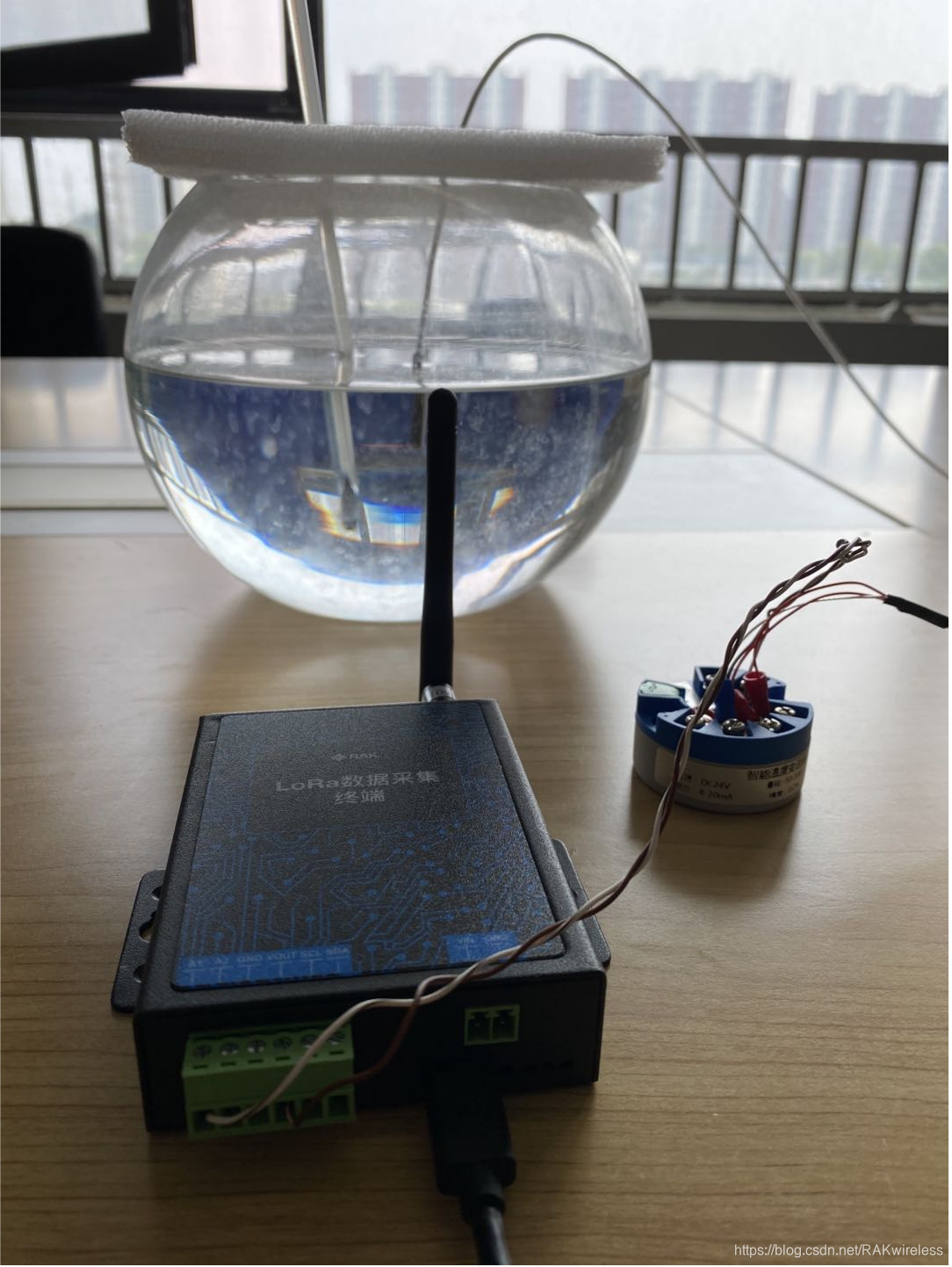

将水银温度计和热电阻浸泡在水中，避免空气扰动对读数的影响。将热电阻与温度变送器相连，再连接到RAK瑞科慧联公司的RAK7422/RAK7432。如图一RAK7422/RAK7432（4mA~20mA模拟信号到LoRa数据采集器）所示。

说明：热电阻的测温原理是基于导体或半导体的电阻值随温度变化而变化这一特性来测量温度及与温度有关的参数。通过变送器可以将电阻值转化为4mA~20mA的信号供仪表采集，读数。

图一：RAK7422/RAK7432（4mA~2
