系统同步双沿采样（十）

系统同步双沿采样（十）

---

参考米联客的教程
米联客教程

---

前言

对于系统同步分析时，外部clk会抵消，因此之后数据延迟，只需要计算上一个时钟和捕获沿之间的数据延迟即可。对于源同步，则数据相对于时钟沿是可能左右漂移，因此，分析上发起沿和捕获沿之间，数据的延迟关系。对于有锁相环的，会进行时钟相位补齐，因此只计算偏移即可
对于系统同步，数据肯定是延迟于时钟沿
对于源同步，则左右偏移
对于中心对齐，则数据是中间

---

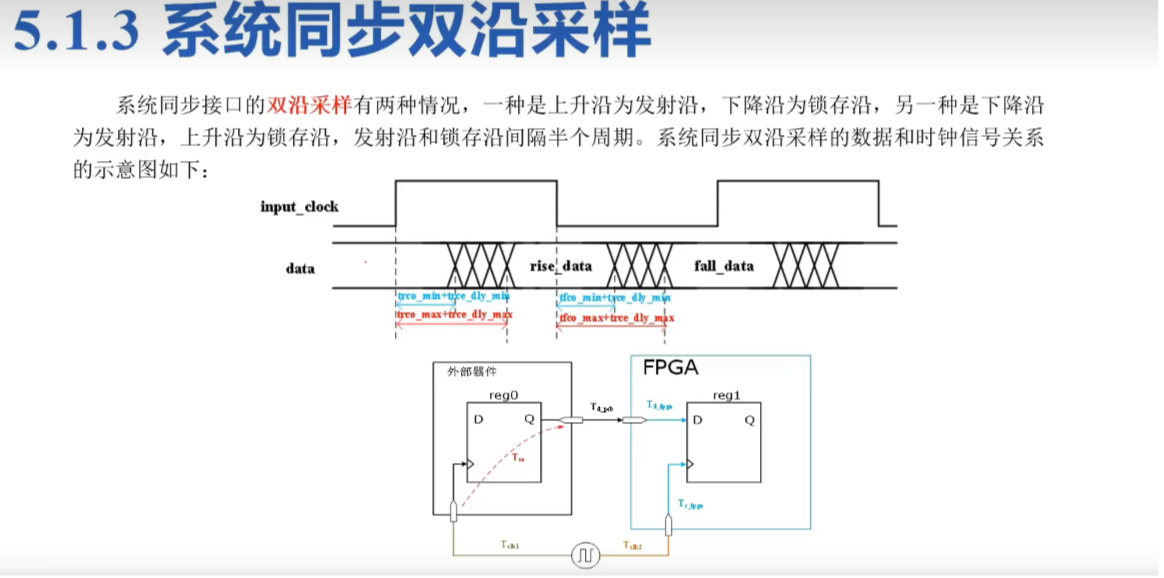

1. 系统同步双沿采样

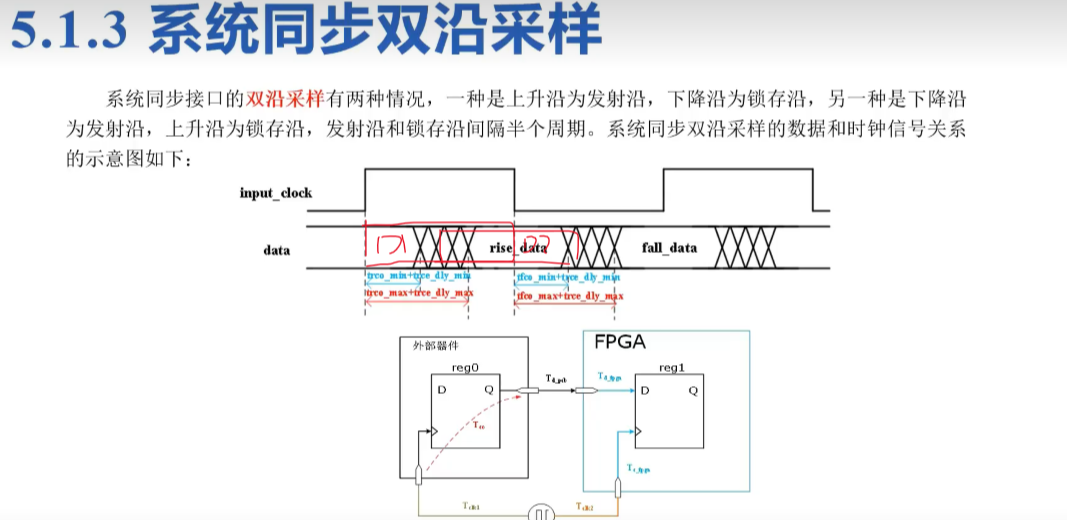

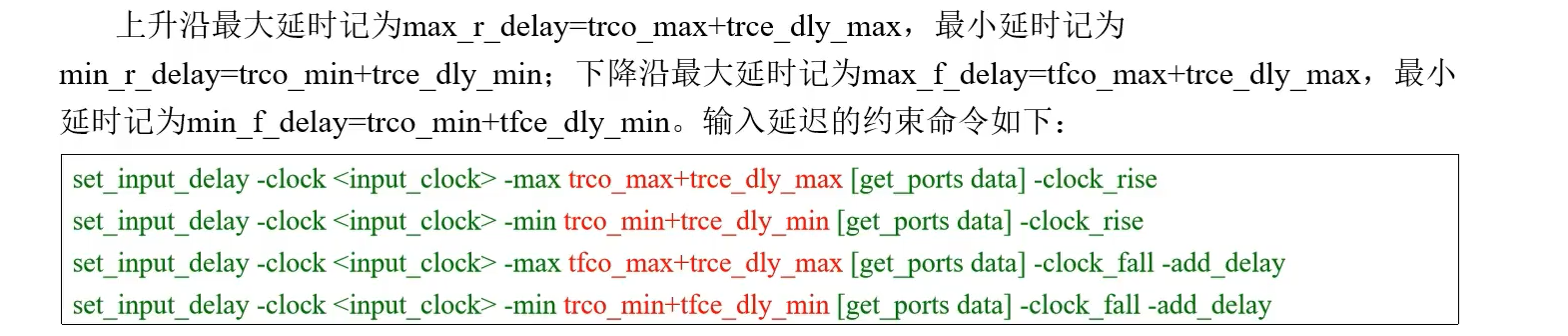

对于双沿采样，就是用来半个时钟周期的数据传递，延迟就是相对于上升沿或者下降沿偏移的距离。如第二幅图，D2就是D1的传输移动，其余分析和之间的类似，后面不再赘述
