Otii测量场景VII：在 Otii 中使用 AT 命令进行功耗分析

在Otii软件里使用AT命令控制物联网设备

无论您使用 LoRaWAN、蓝牙、GNSS 还是 LTE-M/NB-IoT 构建物联网解决方案，都有可能需要使用AT命令配置各种不同设置，比如测量通道、信号电平、或者节能模式等。当进行低功耗设计和优化时，如果能够通过单个工具来实现控制并测量以上参数时的话，会极为便捷。本文正是对应这种应用场景。

被测设备通过电池连接器和UART引脚连接到Otii Arc/ Ace 设备上。Otii Arc/ Ace会给被测设备供电并且同时测量电流、电压、功率，并且通过UART功能收集被测设备发出的日志。在Otii软件中的UART日志窗口中，可以发送AT命令从而配置并控制被测设备的通信设置。

所需产品

• Otii Ace Pro 或者 Otii Arc Pro仪器
• Otii软件

1. 使用USB数据线连接Otii Arc/ Ace到电脑上。如果需要的话，也可通过电源插座连接电源适配器。
2. 将Arc/Ace的香蕉插头正极“+”连接至被测设备的电池正极连接器/电源连接器。
3. 将Arc/Ace的香蕉插头正极“-”连接至被测设备的电池正极连接器/电源连接器。
4. （可选）从被测设备的接地GND，连接到Otii Ace的DGND端。该步骤仅针对Otii Ace，原因是扩展端口和香蕉插头是互相隔离的。
5. 连接被测设备UART的TX端，连接到Otii Arc/ Ace的RX端。
6. 连接被测设备UART的RX端，连接到Otii Arc/ Ace的TX端。

开始测量

1. 在“通道”部分，选择想要记录的测量，比如【主电流main current】、【主电压main voltage】、【主功率main power】。一旦选定，就会有相应录制的波形图。
2. 在“UART”部分，启用【UART Log】。
3. 为您的设备设定波特率，默认是115200.

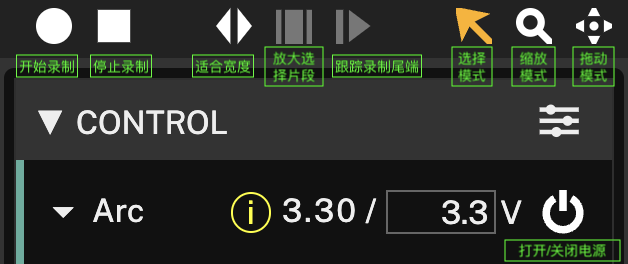

4. 开始录制。点击【开始录制】。
5. 为被测设备供电，在Otii Arc/ Ace上设定适合的电压数值，点击【打开电源】。

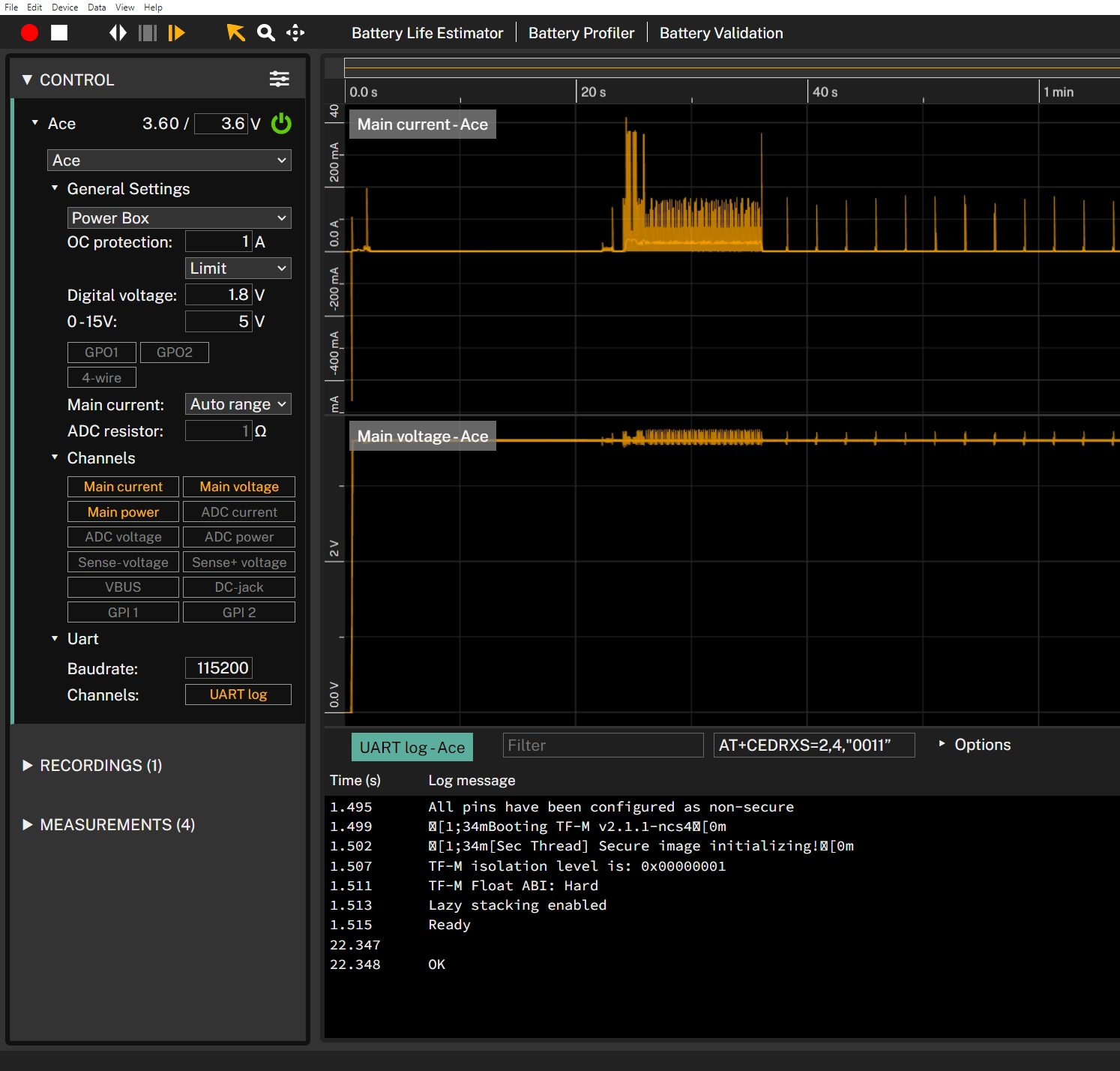

6. UART日志窗口部分设置。在【TX data 】框，输入AT命令。一旦AT命令被接收，那么收到的回应（比如，“OK”）就取决于被测设备了。
