【原创学习笔记】一分钟教你制作报警界面

一、界面的应用场景

其报警显示功能不仅能够将设备故障或异常信息传达给操作人员，还能通过直观的界面设计帮助操作人员迅速发现问题。在编写报警信息时，需要明确报警的类型和等级，并确保信息简洁明了、准确无误。三菱触摸屏还提供了丰富的注释功能，可以帮助操作人员更好地理解报警信息。此外，还可以根据实际需要建立注释组，将相关报警信息归类整理，提高信息的可读性和可管理性。

二、硬件配置

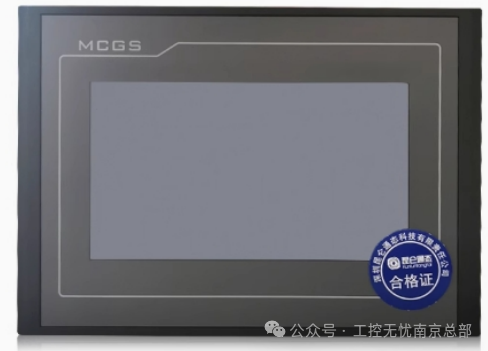

1、tcp7032ni触摸屏

2、McgsPro组态软件

三、所学步骤

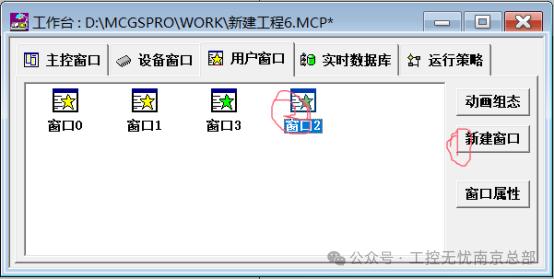

1.登录界面的制作：新建一个窗口

双击进入新建的窗口2界面

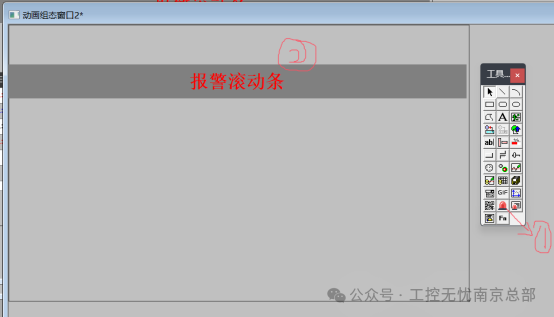

在界面上画出一个报警条

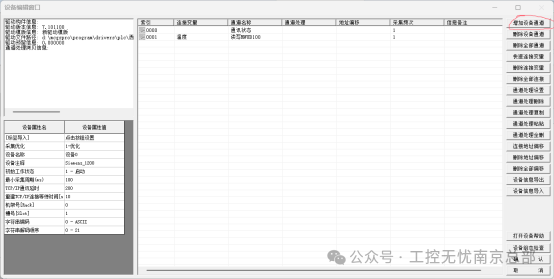

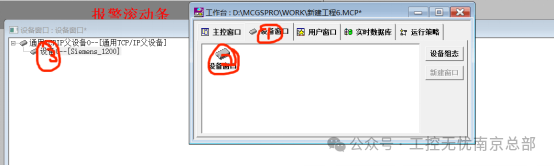

打开工作台--选择 设备窗口--双击 设备0进入详情界面

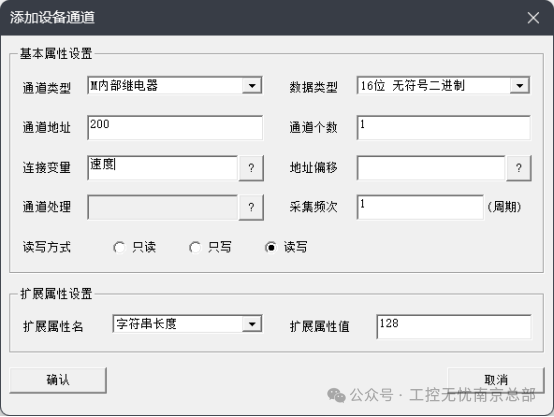

增加设备通道速度

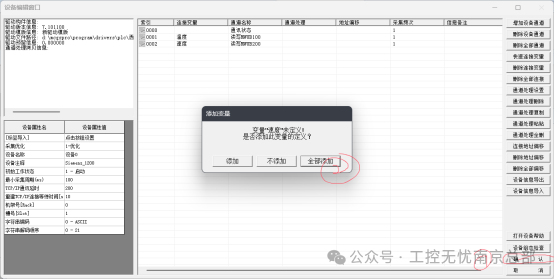

点一下确认，弹窗变量选择全部添加

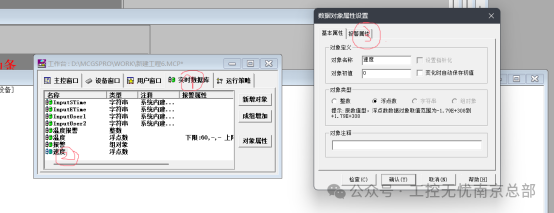

再在工作台界面选择实时数据分区--双击刚建的速度变量得到右侧的界面，选择报警属性

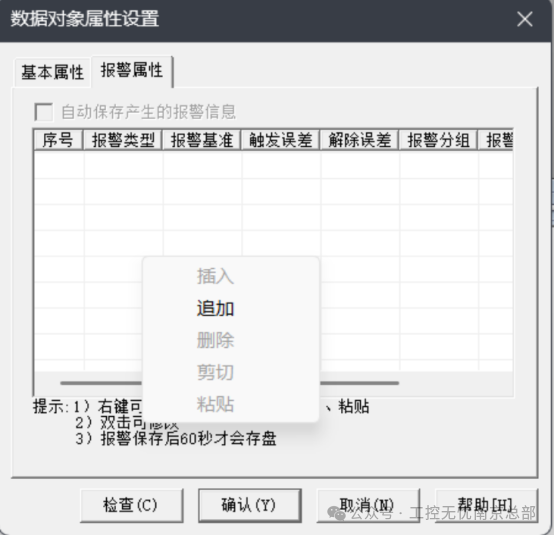

右键中间的表格选择追加功能

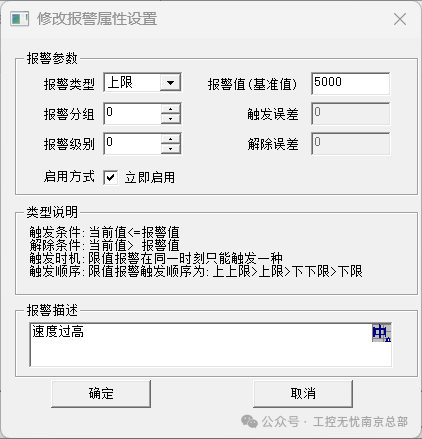

这时可以添加一个下限，再填写报警值（基准值）-在报警描述中写“速度过低“



同理也可以设置一个上限

这时我们就可以将速度变量绑定报警条

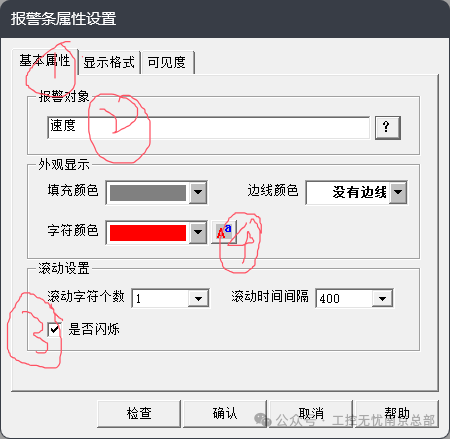

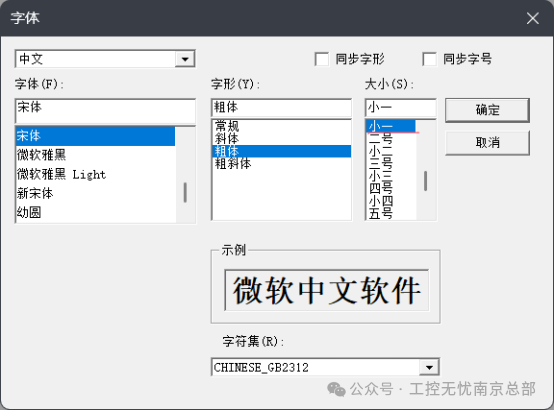

双击报警条--报警对象绑定变量速度--将是否闪烁打勾选择是--点击字符颜色图标后面的小按钮调整字符大小和字体

再切换到显示格式--将报警发生日期和报警发生时间打勾

这时再添加一个报警预览

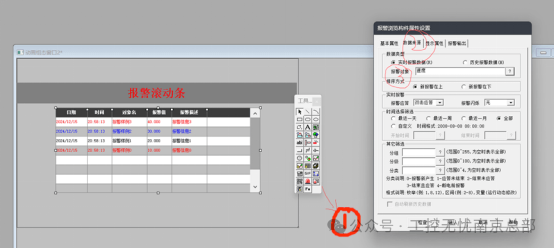

先选择报警预览组件--双击创建的组件--在属性界面切换到--数据来源--将报警对象绑定变量速度

这时一个简单的报警界面就做好了。
