动态路由

1.HDCP

动态主机配置协议–统一分发和管理IP地址，基于UDP协议，端口号67&68基于Client/Server架构

成为DHCP服务器的条件

1、自身拥有合法的IP地址
2、自身拥有接口或者网卡连接到所要下发地址的网络范围

DHCP数据包以及过程

DHCP Discover（广播）
DHCP Offer（广播） - //携带准备下发的IP地址
DHCP Request（广播）
DHCP Ack（广播）

工作过程

1.需要自动获取IP地址的客户端开启自动获取IP地址之后，本地广播发出DHCP Discover数据包
2.源IP地址0.0.0.0，目标IP地址255.255.255.255，源MAC地址为本地网卡MAC，目标MAC为FFFF-FFFF-FFFF
3.开启了DHCP服务的服务器收到此数据包后，发送免费ARP以确定所要下发的IP地址没有冲突，再本地基于广播的形式回复DHCP Offer数据包
4.客户端使用DHCP Request数据包请求IP地址，服务器回复ACK给客户端，客户端拿到IP地址

HDCP的租期

租期：默认租期为1440min/24h/一天。
续租：当租期到达1/2时，客户端若依然在线，客户端主动发出Request数据包来续租；若续租失败，继续在7/8的租期再次发送Request数据包续租；若依然失败，那租期到达时地址被收回，客户端若想继续使用，需要重新获取地址。

2.路由器作为DHCP服务器

### 1）以全局的池塘下发地址
[r1]dhcp enable //开启服务
[r1]ip pool css //创建DHCP池塘，一个池塘只能服务一个网络范围
[r1-ip-pool-css]network 172.16.1.0 mask 255.255.255.0 //定义池塘范围
[r1-ip-pool-css]gateway-list 172.16.1.1 //配置网关
[r1-ip-pool-css]dns-list 114.114.114.114 //配置DNS
[r1]interface GigabitEthernet 0/0/0
[r1-GigabitEthernet0/0/0]dhcp select global
[r1-GigabitEthernet0/0/0]dhcp server excluded-ip-address 172.16.1.250 //排除某地址
[r1-GigabitEthernet0/0/0]dhcp server static-bind ip-address 172.16.1.111 mac-add
ress aaaa-1122-ab12 //给某个固定的MAC地址下发固定的IP地址

2）以接口的IP地址的范围下发地址

[r1]interface GigabitEthernet 0/0/0
[r1-GigabitEthernet0/0/0]dhcp select interface
[r1-GigabitEthernet0/0/0]dhcp server dns-list 1.1.1.1 //设置DNS

3.动态路由

各台路由器之间运行某种协议（算法），通过收发数据包的形式获取未知路径

动态路由协议的追求

1、收敛速度快
2、选择路径佳
3、占用资源少

动态路由协议的分类

1、基于AS的分类
AS–Autonoumous System，自治系统。使用编号的方式表示，范围0-65535，其中0-64511为公有AS号，64512-65535私有AS号
IGP（内部网关协议）协议–AS之内运行的协议：RIP、OSPF、EIGRP-Cisco私有、ISIS
EGP（外部网关协议）协议–AS之间运行的协议：BGP
2、IGP协议的分类
DV型-距离矢量：RIP、EIGRP–共享路由表
LS型-链路状态：OSPF、ISIS–共享拓扑

3.RIP

Routing Information Protocol，路由信息协议

1）基本概念

版本：RIPv1 RIPv2 RIPng（IPV6）
标准的DV型路由协议–共享路由表基于UDP协议，端口号520
更新方式：周期更新（30s）–确认、保活
RIP优先级100 使用跳数作为度量值

2）RIPv1和RIPv2的区别

1、RIPv1平分割–同一个路由条目，从此口进不从此口再发出。用于消除重复更新。只能消除线型拓扑和星型拓扑的环路
2、毒性 逆转水平分割–核心破环机制

3) RIP的配置

无论是哪个版本的RIP，宣告时均使用主类范围

1、RIPv1的配置

[r1]rip 1 //启动协议，需要配置进程号
[r1-rip-1]version 1 //选择版本，必须选择
宣告：1、激活接口 2、发布路由
[r1-rip-1]network 1.0.0.0
[r1-rip-1]network 12.0.0.0更新时不携带掩码，RIPv2更新时携带掩码

2、RIPv1广播更新，RIPv2组播更新–224.0.0.9

3、RIPv2支持手工认证–邻居间的身份核实

RIP的扩展配置

1、汇总

[r1]interface GigabitEthernet 0/0/0 //更新发出的接口
[r1-GigabitEthernet0/0/0]rip summary-address 1.0.0.0 255.252.0.0

2、缺省路由-在连接运营商的边界路由器上

[r3]rip 1
[r3-rip-1]default-route originate

3、静默接口–只接收不发送RIP数据包。一般用于连接用户的接口，禁止用于路由器之间的接口

[r1]rip 1
[r1-rip-1]silent-interface GigabitEthernet 0/0/1

实验记录

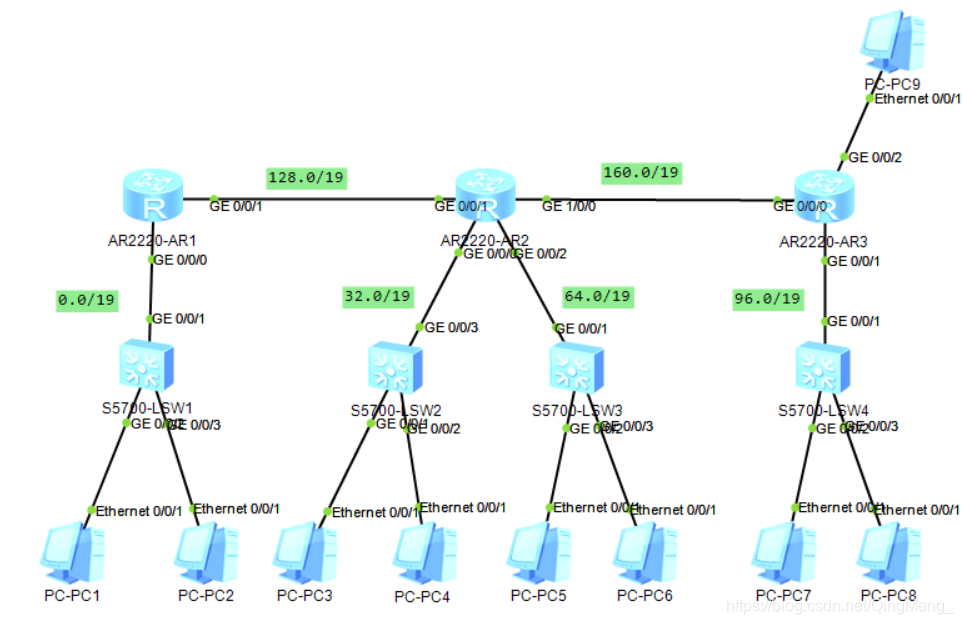

创建拓扑并分配IP范围

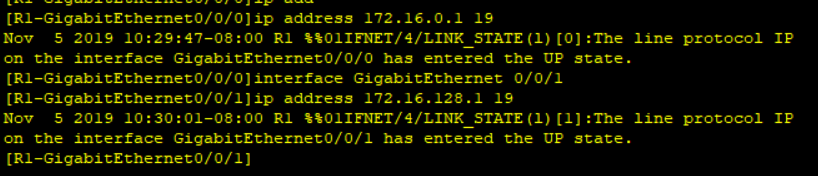

将路由器接口输入IP

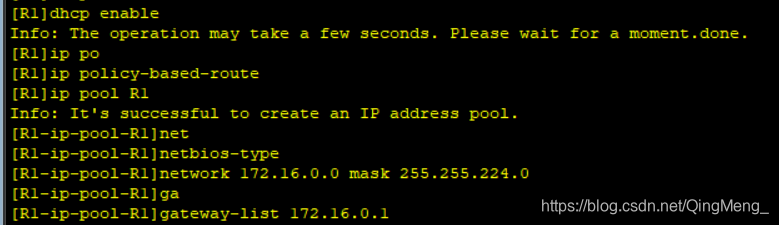

给路由器创建IP池塘，并配置网关

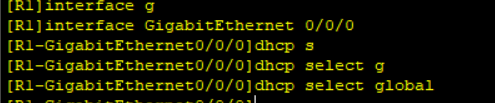

打开接口宣告

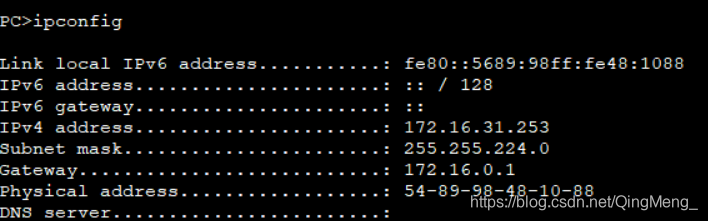

之后可以查出PC的IP地址

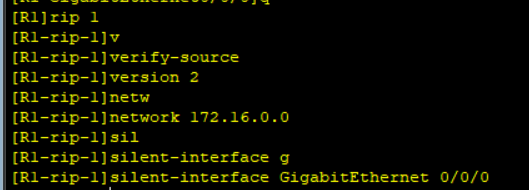

进行RIP设置，并设置静默接口

并给R3设置缺省路由

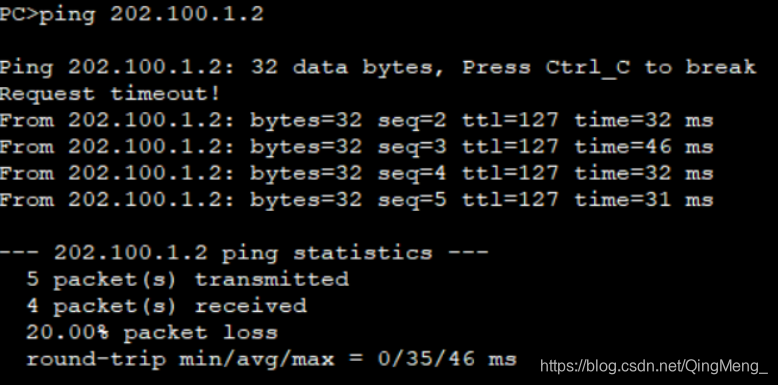

设置好后测试Ping

完成
