LM317G LDO的使用注意

1.起因

先说说为什么写这篇文章，博主在使用UMW的LM317G的时候，设计出来的电源电路输出的电压一直不对，总是随着输入电压增加而增加，开始还以为是芯片坏了，后来排除掉了，最后发现是电路的问题。

2.过程

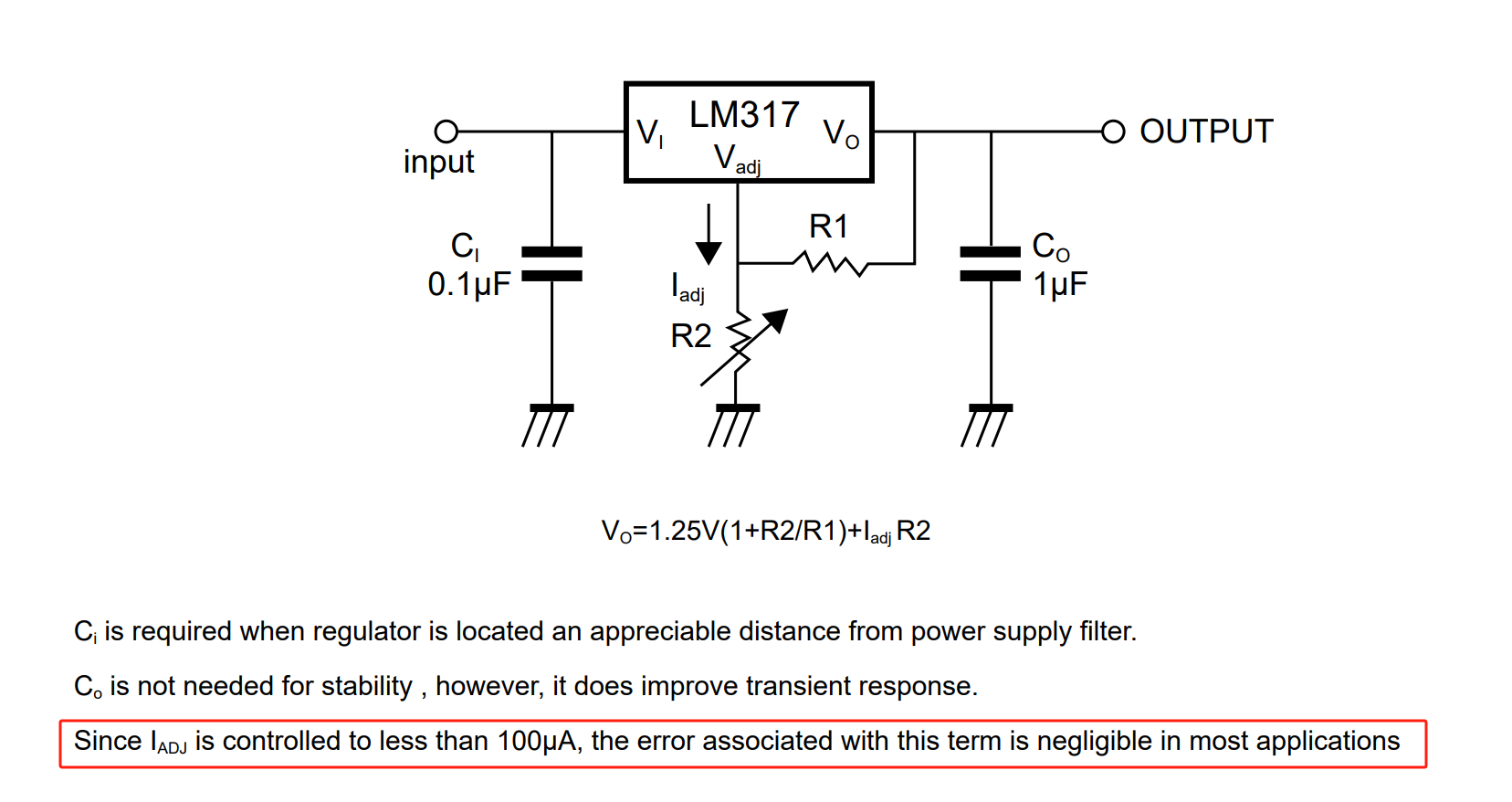

设计电路的时候，博主是按照下面图片的数据手册设计的。

红框里面英文的意思是如果IADJ被控制为小于100 µ a，与该项相关的误差在大多数应用中可以忽略不计。通俗的讲就是如果IADJ小于100 µ a，就不需要管电压输出公式的IADJ*R2。

因为需要输出3.3V，所有R2/R1需要等于1.64，博主使用的R2是16.4k，R1是10k，这样算出来IADJ是200 µ a，是满足要求的，不过后来证实差距近了也不行，还是会有影响。

3.解决办法

之后博主把R2换成133R，R1换成82R，电压就对了。
