STM32的C与汇编语言混合编程

目录

一、C语言调用汇编函数

二、修改参考代码，要求将原汇编语言 Init_1函数的类型改为 int Init_1(init) ，此函数功能修改为 传入一个整型数x，函数运行后返回整型数 x+100。 请编程实现，并仿真跟踪调试；

三、在汇编函数中调用一个 C语言写的函数，应该如何修改汇编代码？

四.总结

---

一、C语言调用汇编函数

方法：在.c文件中用extern 函数返回类型 函数名(); 声明，然后在main函数中调用，在汇编里面用EXPORT 函数名就可以与.c文件中的函数联系起来。

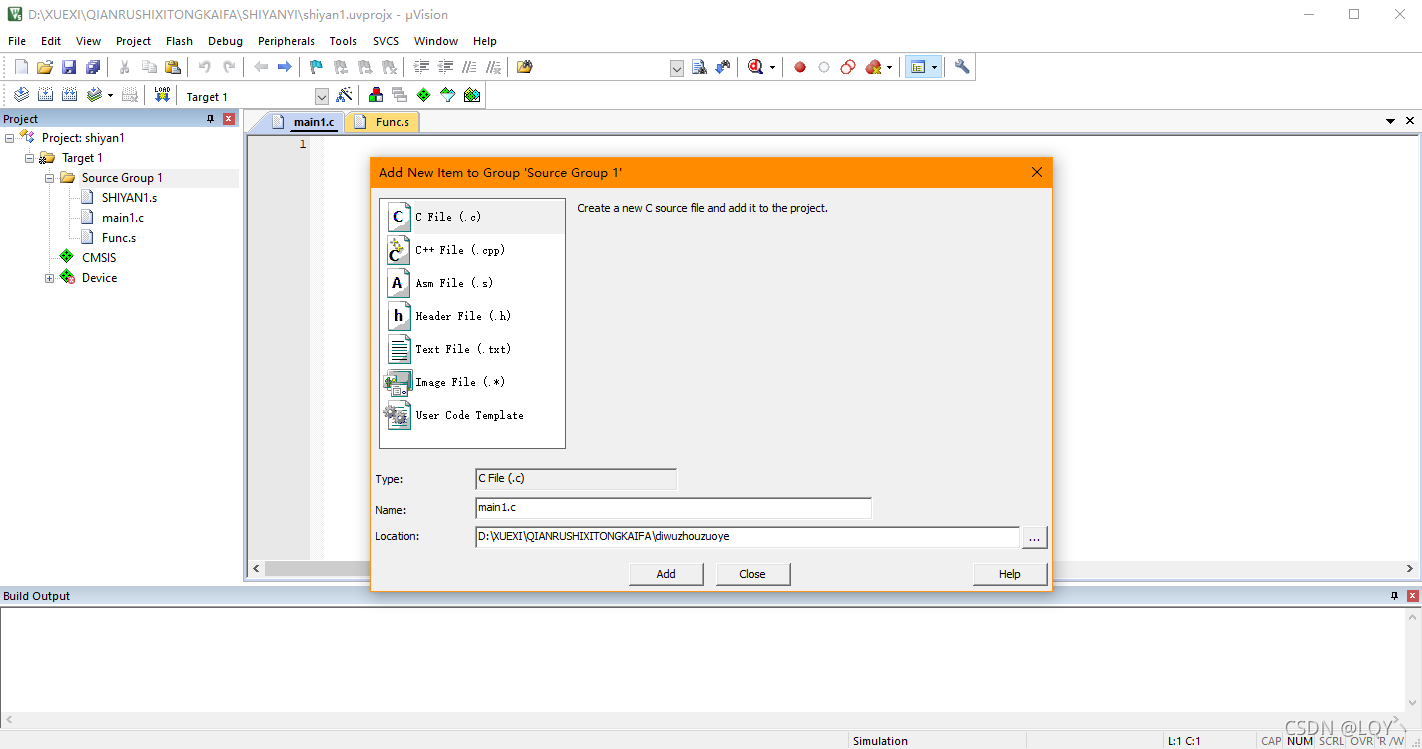

在项目下新建文件main.c和Func.s

 代码：

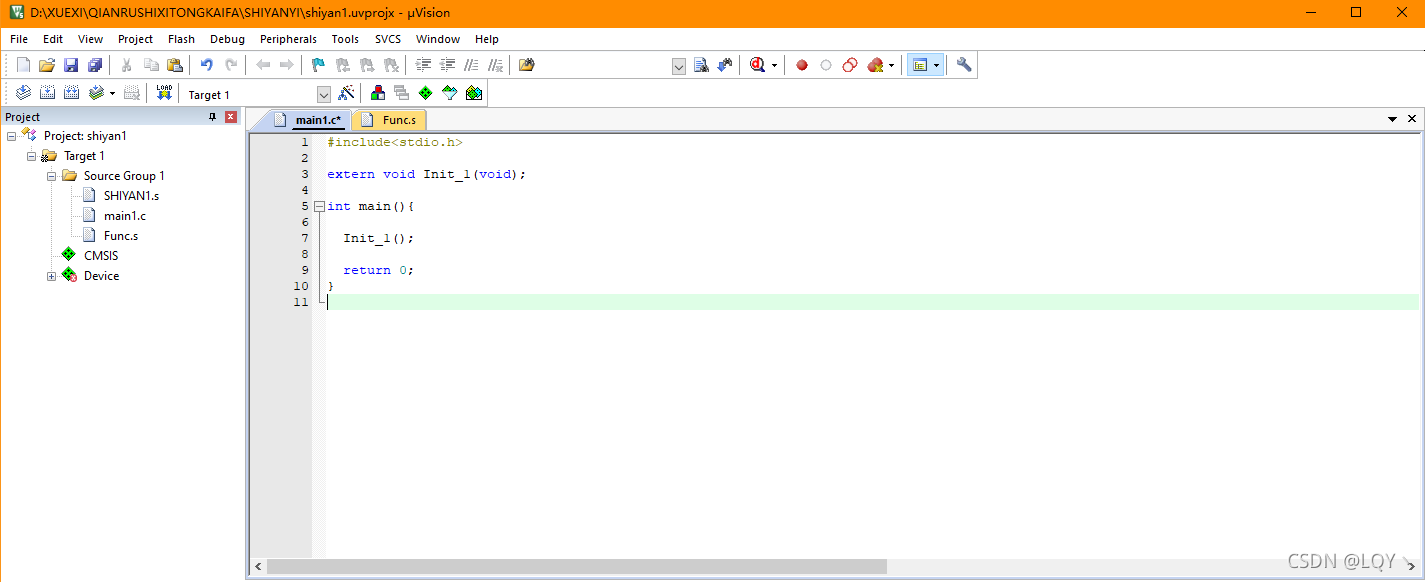

main1.c

#include<stdio.h>

extern void Init_1(void);

int main(){

	Init_1();

	return 0;
}

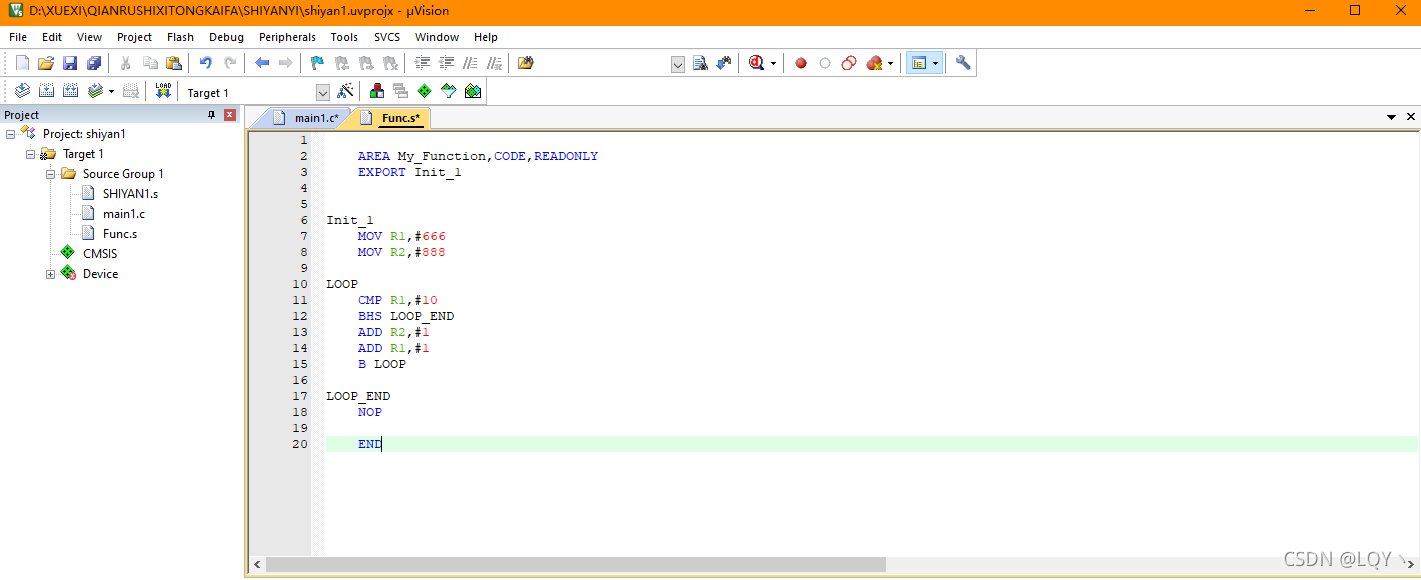

Func.s

    AREA My_Function,CODE,READONLY
	EXPORT Init_1


Init_1
    MOV R1,#666
	MOV R2,#888

LOOP
    CMP R1,#10
	BHS LOOP_END
	ADD R2,#1
	ADD R1,#1
	B LOOP

LOOP_END
    NOP

	END

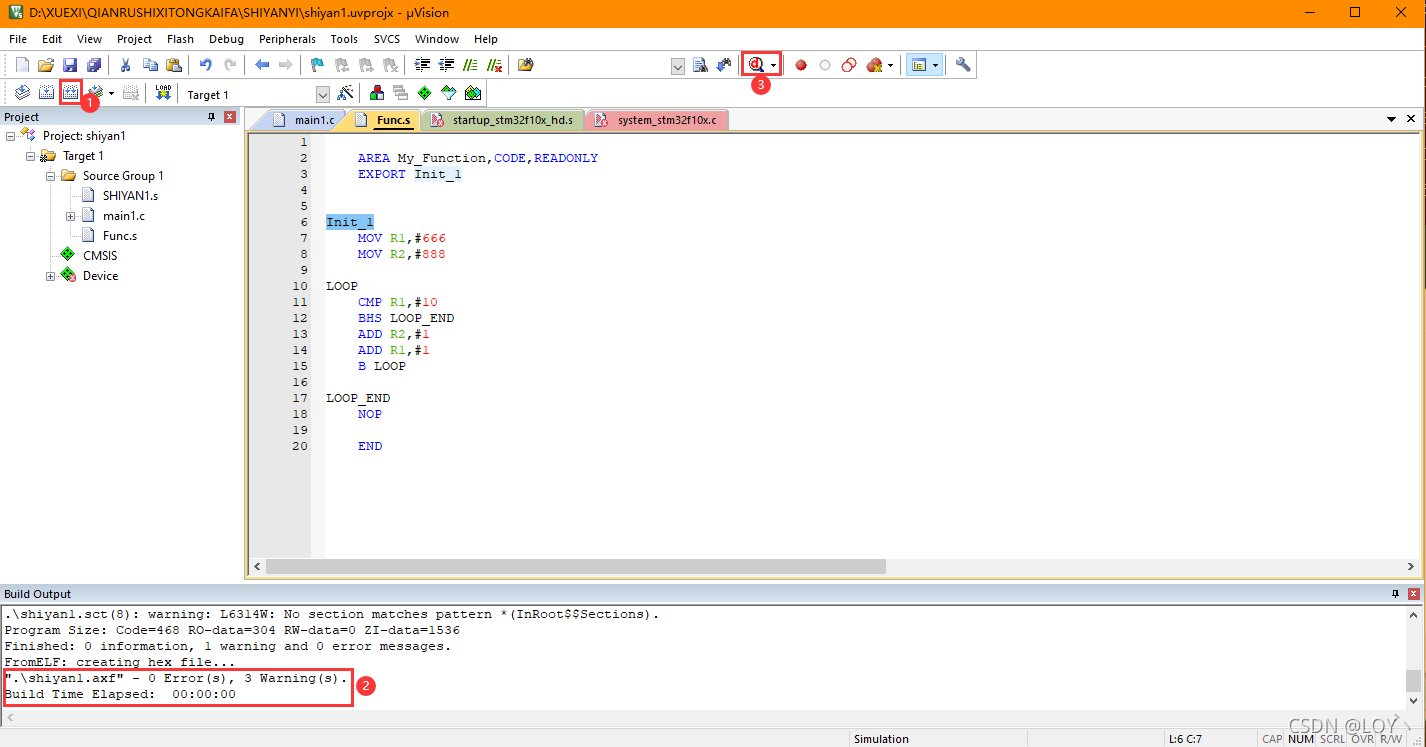

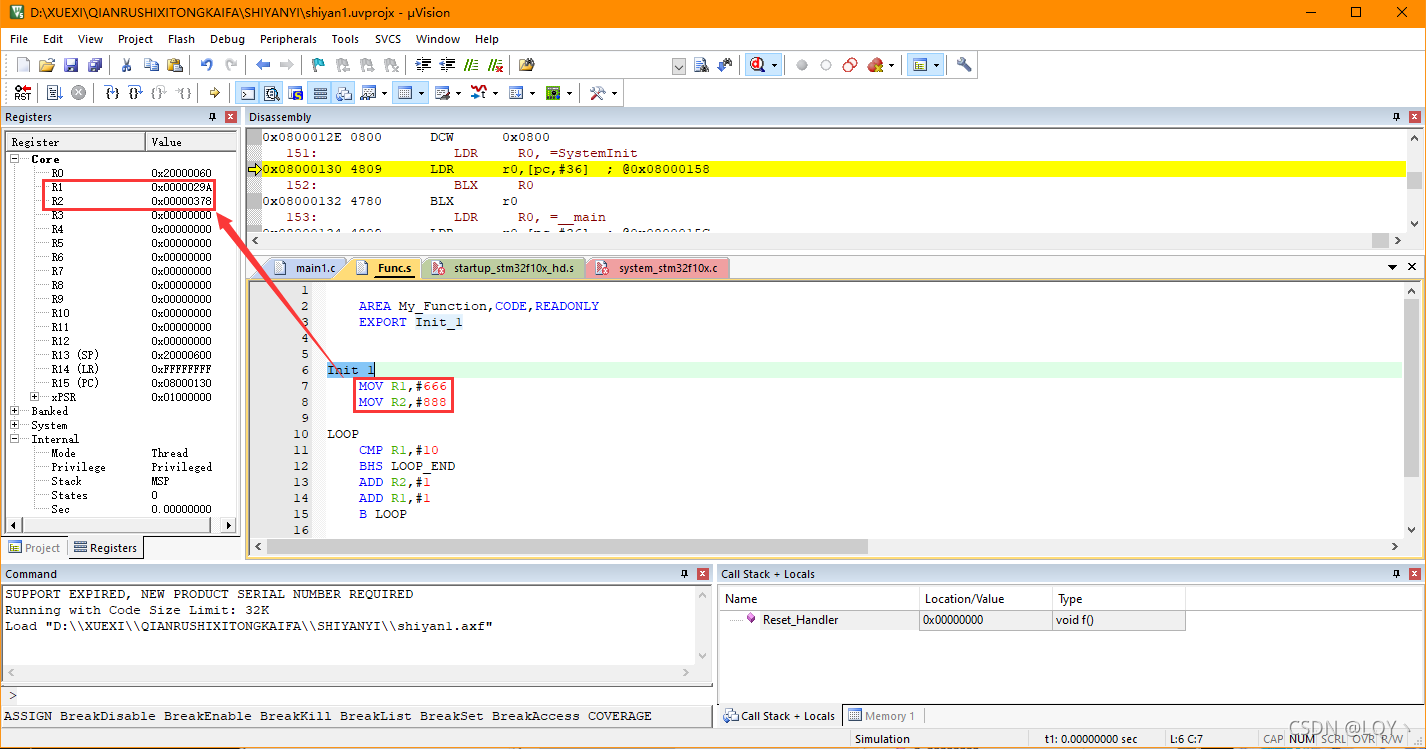

 编译调试：



由此可见c语言成功调用了汇编程序。

二、修改参考代码，要求将原汇编语言 Init_1函数的类型改为 int Init_1(init) ，此函数功能修改为 传入一个整型数x，函数运行后返回整型数 x+100。 请编程实现，并仿真跟踪调试；

方法：在main函数中调用Init_1函数，给了一个参数25，函数执行完毕时，25+100的16进制数为7D，对函数执行完毕的期望值为7D，而在图中寄存器R0的值就是7D

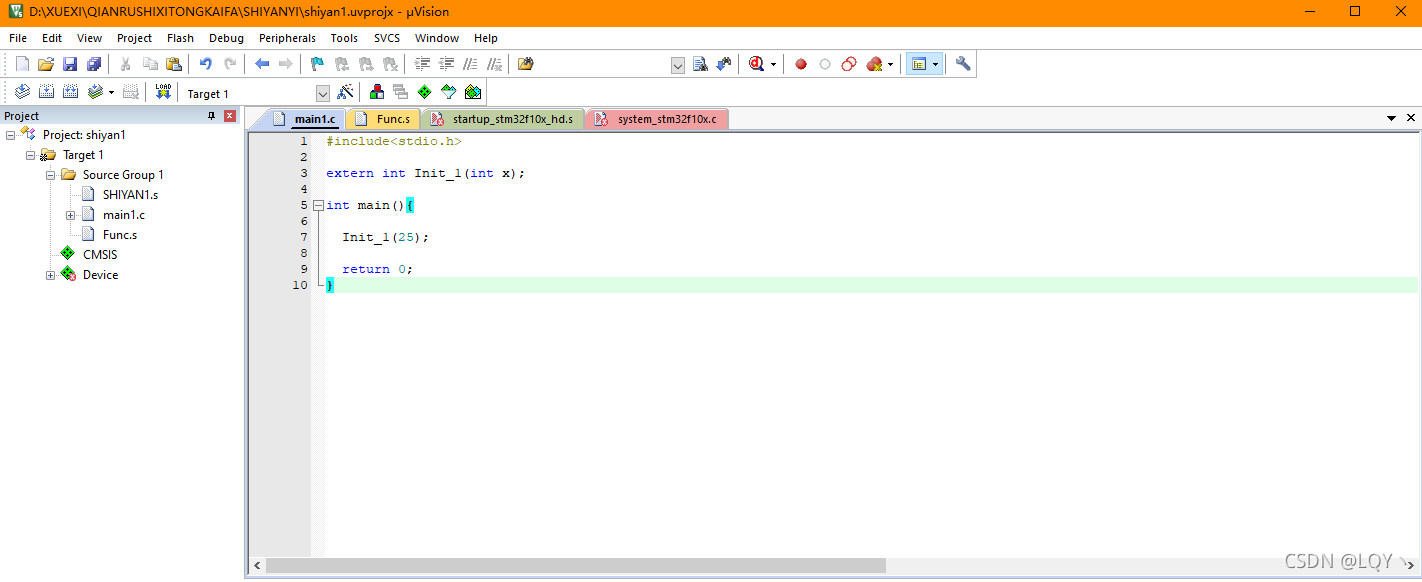

修改main.c和Func.s文件内容

main1.c

#include<stdio.h>

extern int Init_1(int x);

int main(){

	Init_1(25);

	return 0;
}

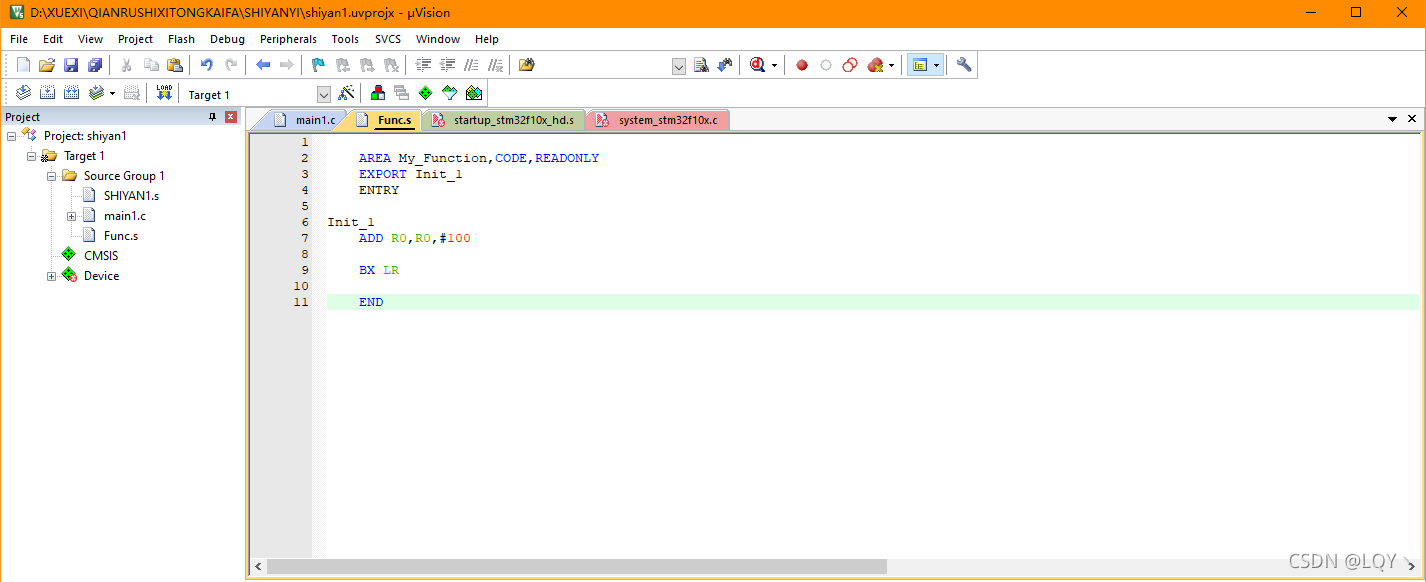

Func.s

    AREA My_Function,CODE,READONLY
	EXPORT Init_1
    ENTRY

Init_1
    ADD R0,R0,#100

	BX LR

	END

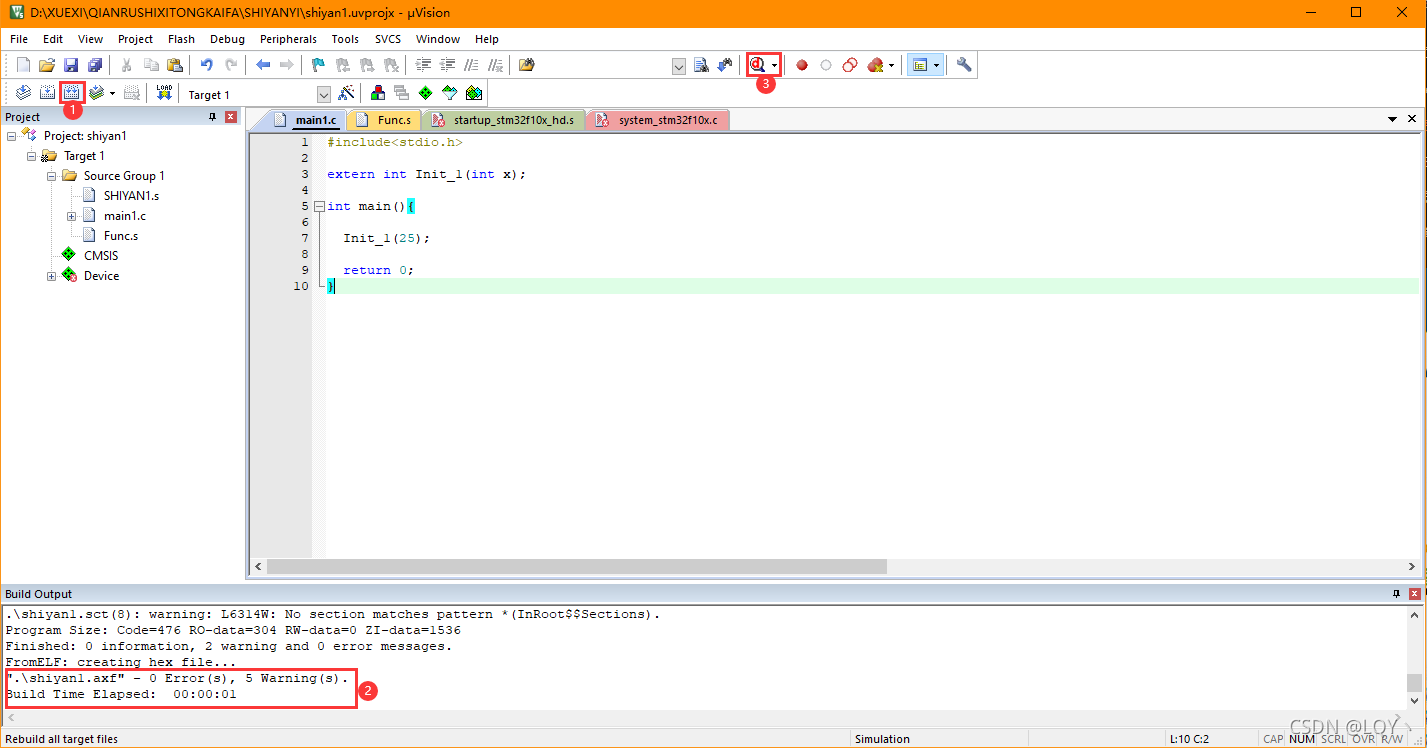

 编译调试

 得到结果

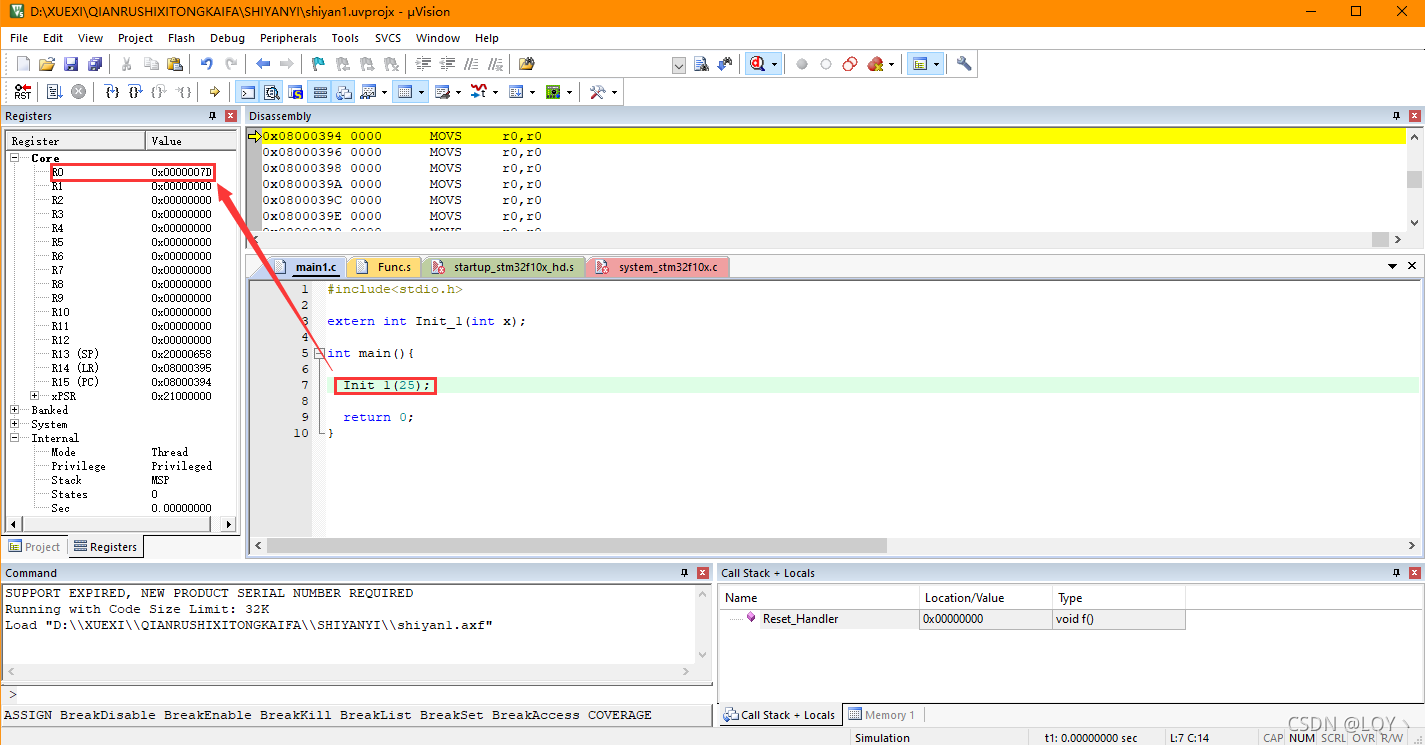

 符合预期，寄存器R0的值就是7D

三、在汇编函数中调用一个 C语言写的函数，应该如何修改汇编代码？

方法：在汇编中调用C语言函数XXX使用IMPORT XXX

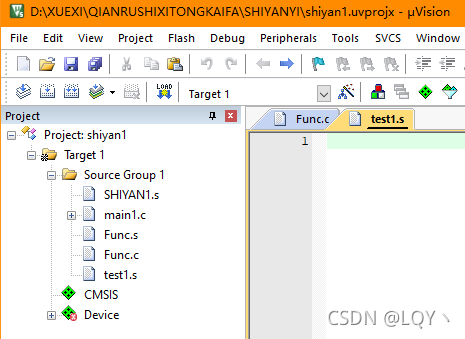

新建Func.c和test1.s文件

代码：

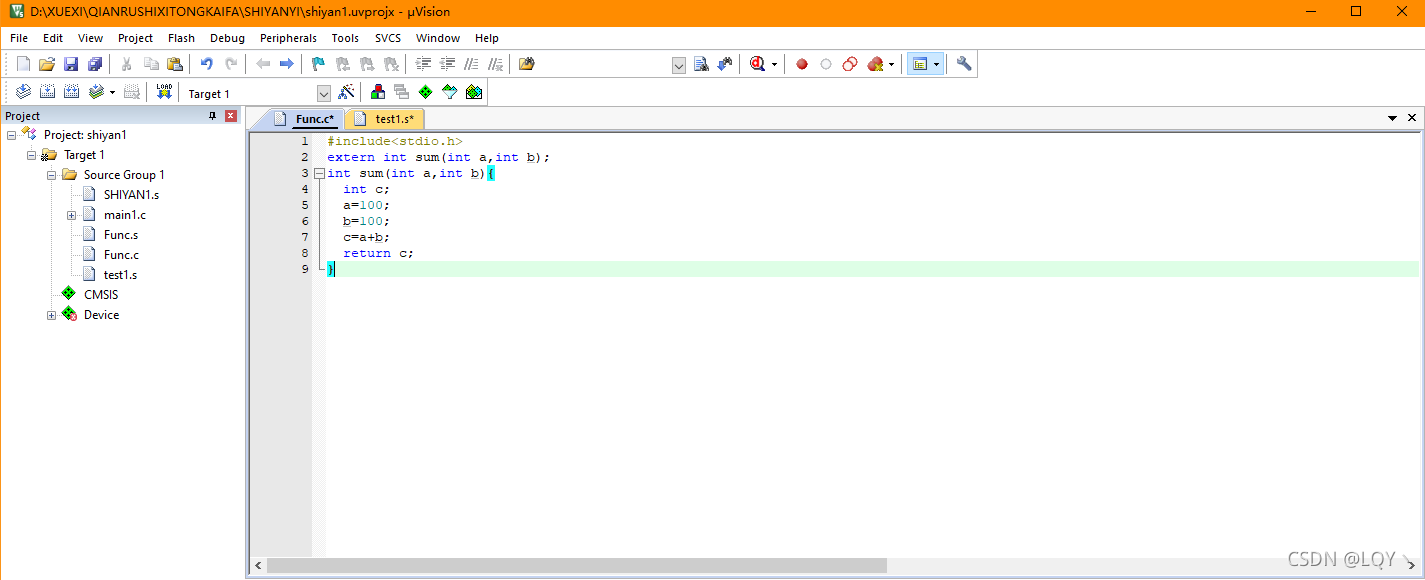

Func.c

#include<stdio.h>
extern int sum(int a,int b);
int sum(int a,int b){
  int c;
	a=100;
	b=100;
	c=a+b;
	return c;
}

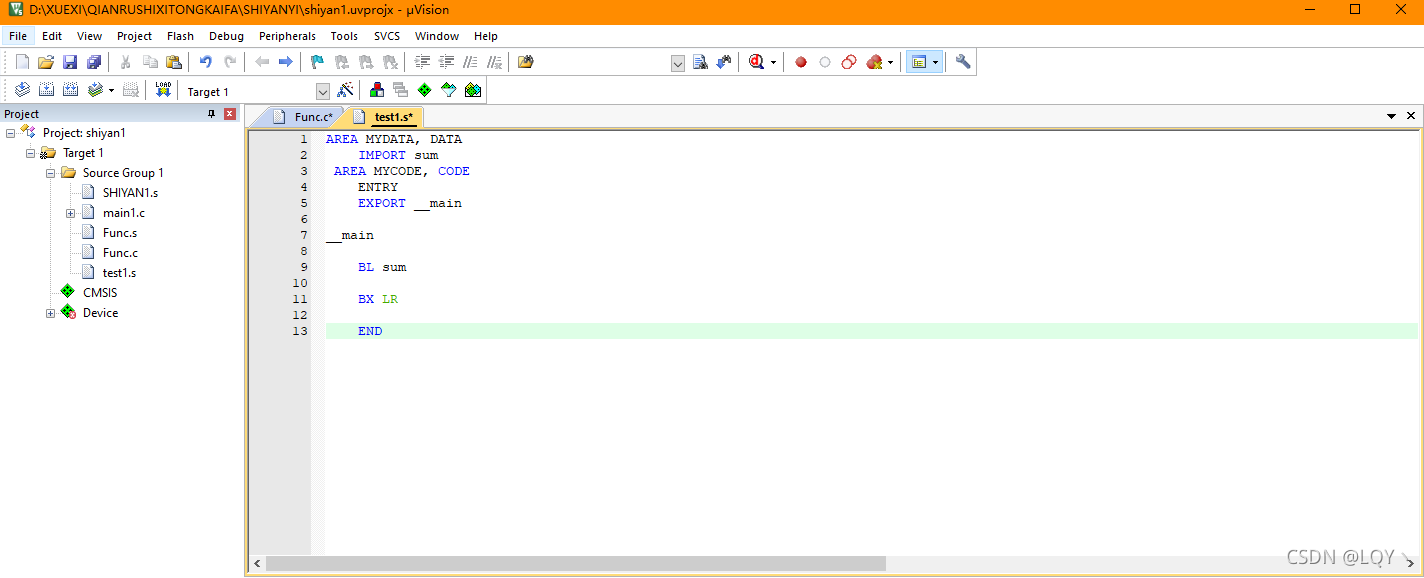

test1.s

 AREA MYDATA, DATA
	IMPORT sum
 AREA MYCODE, CODE
	ENTRY
	EXPORT __main

__main

    BL sum

	BX LR

	END



 编译调试

得到结果如下：

C函数被成功调用。

四.总结

       随着学的东西越高级，我就越能体会到基础的重要，不能害怕BUG，因为错，才会有经验。我应该学会和同学讨论，交流出新知，利用网上的教学视频和博客。通过本实验的学习，我对C语言调用函数参数的传递方式以及ARM寄存器使用方法有了更加深刻的理解，
