UART

通用异步收发传输器(Universal Asynchronous Receiver and Transmitter)，通常称作UART，UART通信在工作中相当常见，属于异步通信，通信的双方不需要同步时钟，与之不同的是：IIC和SPI，它们是同步通信，通信的双方需要时钟线。在很多的SOC内部都集成了UART，由两部分组成:一个将串行比特流转换成微处理器可以使用的并行数据接收器(Rx)和一个将来自微处理器的并行数据转换为串行形式发送的发送器(Tx)。

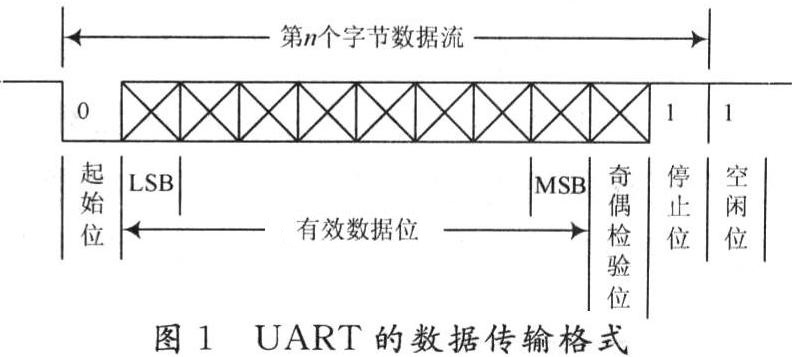

• 起始位：先发出一个逻辑“0”信号，表示传输字符的开始。

• 数据位：可以是5~8位逻辑“0”或“1”。

• 校验位：数据位加上这一位后，使得“1”的位数应为偶数(偶校验)或奇数(奇校验)。如：0100 0010 1 (奇校验) 0101 0010 1 (偶校验)

• 停止位：它是一个字符数据的结束标志。可以是1位、1.5位、2位的”1“。

• 空闲位：处于逻辑“1”状态，表示当前线路上没有数据传送。

注意：

UART发送数据时先发送低位(LSB)。

IIC发送数据时先发送高位(MSB)。

波特率：

此参数容易和比特率混淆，其实他们是有区别的。

UART中的波特率就可以简单的认为是比特率，即每秒传输的位数(bit)。

例如：

当UART的参数设置为：8位数据位、无校验、1位停止位，波特率115200，

那么每秒可以发送 ( 115200 / (1+8+1) ) / 8 = 1440 个字节的数据。
