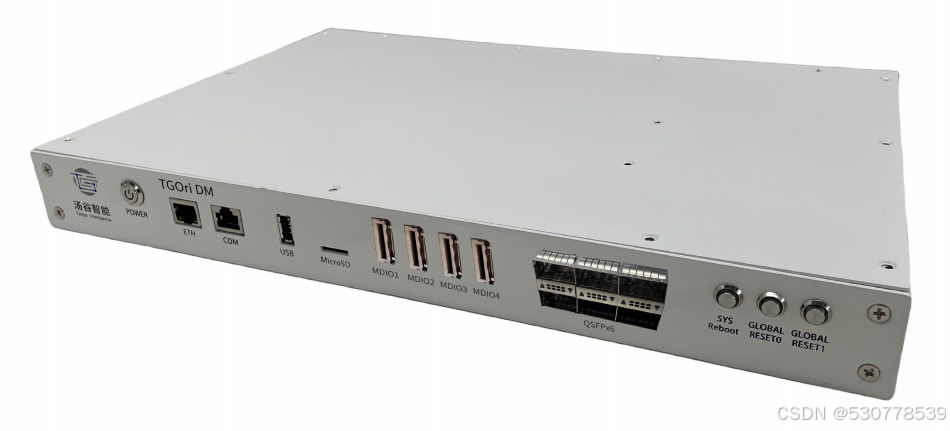

《Orimeta Debug Module：支持128GB存储与400MHz采样的高效芯片验证深度数据调试系统》

功能支持：
1.单设备数据采样深度最大128GB
2.单FPGA芯片采样主频可达400M
3.支持采样IP逻辑自动插入运行
4.支持软硬件协同波形调试
5.支持&、 | 、！逻辑等混合触发条件
6.单颗芯片探针数最多32768个
7.采样传输接口带宽单lane最高25G
8.支持第三方波形工具兼容调试
检测功能：
1.支持全局系统调试，可抓取整个硬件系统内部FPGA信号
2.支持多核调试，单核系统采样频率不低于100Mhz
3.单台硬件系统支持采样数据深度不少于 80GByte,5万个IO信号
4.支持逻辑触发和 FSM 脚本触发
5.支持自有总线对寄存器批量读写
6.支持深度调试，追踪隐藏bug，支持记录调试信号过程状态信息
接口类型：
1.支持10G光口数据传输模块
2.支持40G光口数据传输模块
3.支持100G光口数据传输模块
4.支持PCIE口数据传输模块
5.支持MCIO口数据传输模块
6.支持FMC+口数据传输模块
规格：
尺寸：60x40x15(cm)
重量：20Kg
功耗：300W

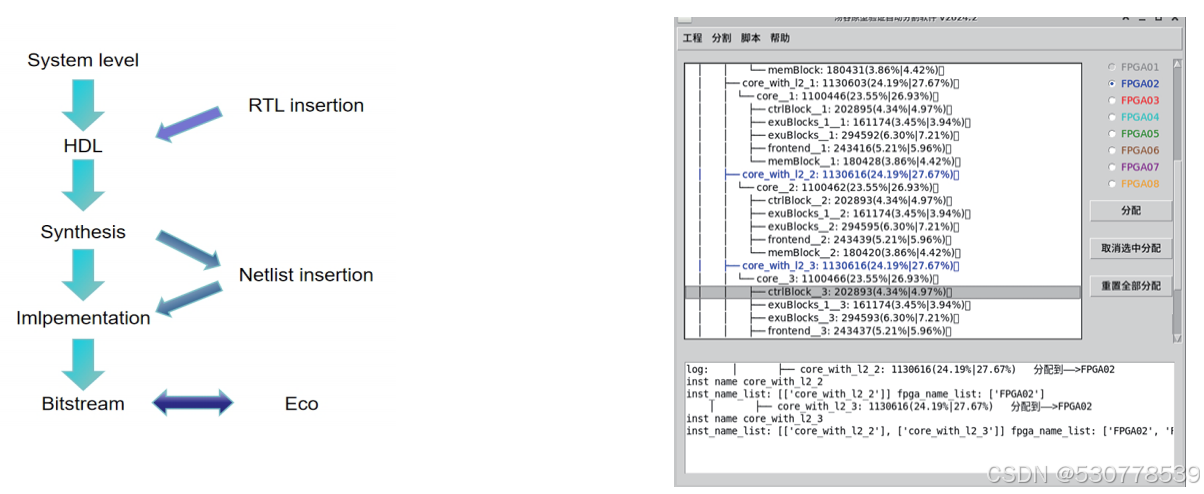

软件：
可在RTL级代码加入采样逻辑，手动处理相关约束和端口，完成之后再对设计进行综合实现。
可在Netlist网表级加入IP，软件支持自动插入IP和约束一体化编译完成。
支持ECO机制，可通过DCP文件信息手动干预设备运行数据状态，用于高精度调试需求中。

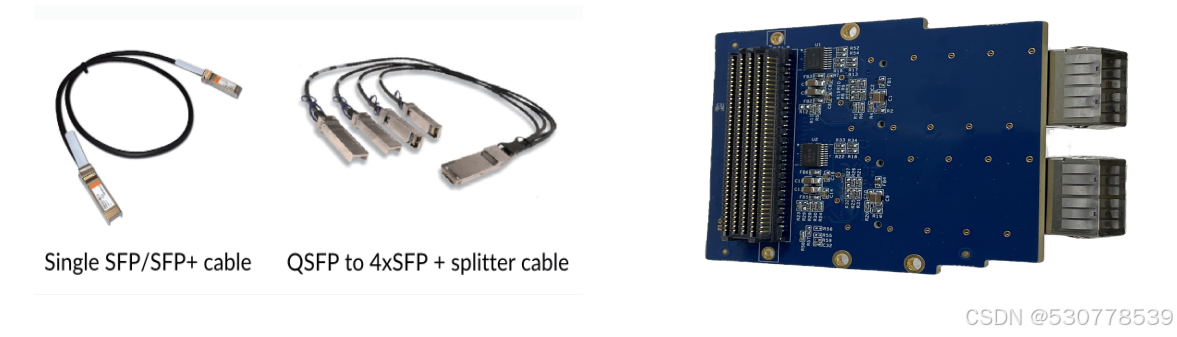

数据接口：

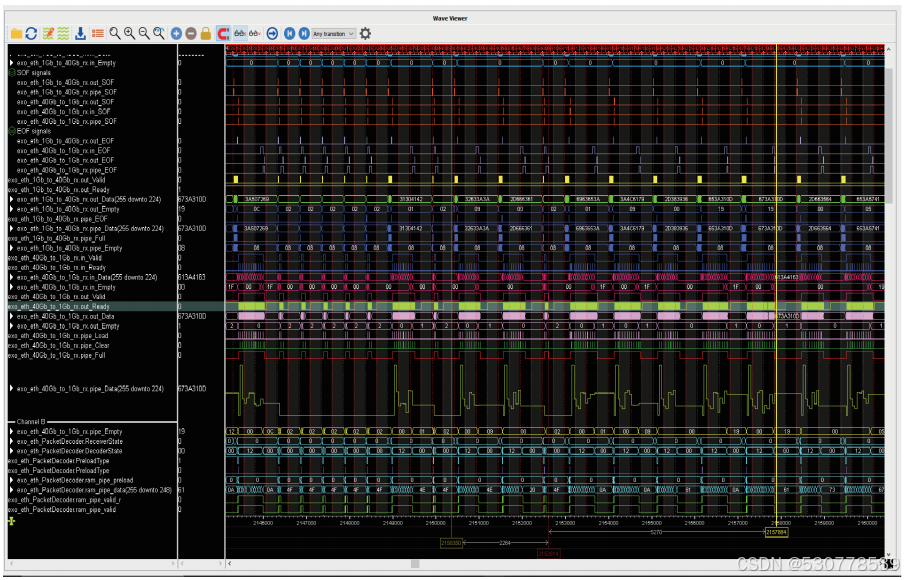

波形调试：
