如何利用Grasshopper中的C#制作一个简单的Tekla18.1直梁创建电池

目录

写电池的起因

准备阶段

电池基本属性设置

引用tekla中特定的DLL文件

代码编写

---

写电池的起因

大家好，今天写这个帖子的起因是因为Tekla官方的TeklaLink电池只支持tekla2017及以上的版本。低版本的tekla想要自动建模则只能依靠自己去写。所以今天提供一个简单的电池制作方法供大家参考。

准备阶段

软件：Rhino7或6（必须安装有Grasshopper）、Tekla18.1(或其他版本)

电池基本属性设置

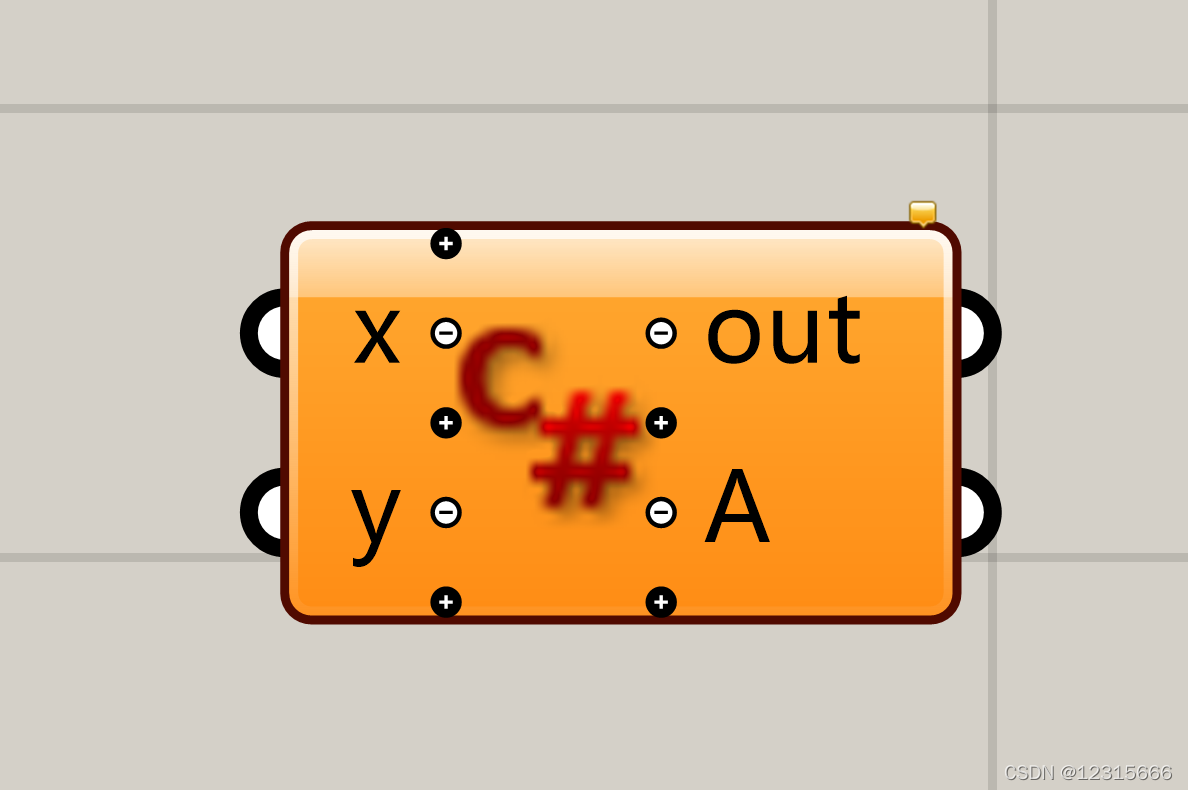

         初始电池包含两个输入端，x我们作为犀牛的线输入，y作为tekla截面的输入，

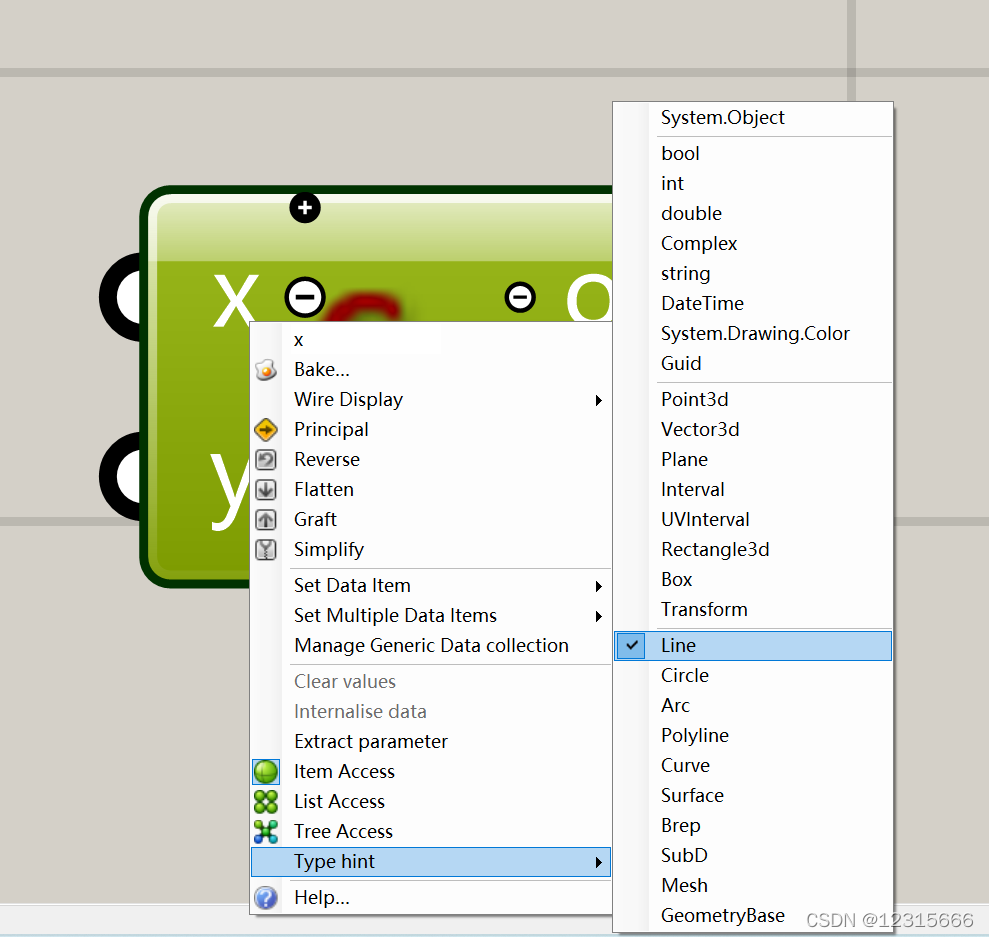

x的设置如下图所示选择line，y选择string属性。

        此步设置的意义在于将X的输入属性修改为只接受犀牛视图中的线物体。关于数据类型这里因为不牵扯编号，所以选择“成员”类型或“列表”类型或“数据树”类型。区别这里就不细讲了，新手只需要会复制代码和设置基础属性就行。
