详解Python Streamlit框架，用于构建精美数据可视化web app，练习做个垃圾分类app

今天详解一个 Python 库 Streamlit，它可以为机器学习和数据分析构建 web app。它的优势是入门容易、纯 Python 编码、开发效率高、UI精美。

上图是用 Streamlit 构建自动驾驶模型效果的 demo，左侧是模型的参数，右侧是模型的效果。通过调整左侧参数，右边的模型会实时地响应。

由此可以看出，对于交互式的数据可视化需求，完全可以考虑用 Streamlit 实现。特别是在学习、工作汇报的时候，用它的效果远好于 PPT。

因为 Streamlit 提供了很多前端交互的组件，所以也可以用它来做一些简单的web 应用。今天我们也会用它来做个垃圾分类的 web app。

之前我们用 Streamlit 做过两个app， 《植物识别app》 和 《动物识别app》 。但只是用了 Streamlit 一小部分功能。今天我们就按照 Streamlit 官网文档，对其做个详解。

1.文本组件

我使用的是 Python 3.8 环境，执行 pip install streamlit 安装。安装后执行 streamlit hello 检查是否安装成功。

先来了解下 Streamlit 最基础的文本组件。

文本组件是用来在网页展示各种类型的文本内容。Streamlit 可以展示纯文本、Markdown、标题、代码和LaTeX公式。

import streamlit as st

# markdown
st.markdown('Streamlit is **_really_ cool**.')

# 设置网页标题
st.title('This is a title')

# 展示一级标题
st.header('This is a header')

# 展示二级标题
st.subheader('This is a subheader')

# 展示代码，有高亮效果
code = '''def hello():
  print("Hello, Streamlit!")'''
st.code(code, language='python')

# 纯文本
st.text('This is some text.')

# LaTeX 公式
st.latex(r'''
  a + ar + a r^2 + a r^3 + \cdots + a r^{n-1} =
  \sum_{k=0}^{n-1} ar^k =
  a \left(\frac{1-r^{n}}{1-r}\right)
''')

上述是 Streamlit 支持的文本展示组件，代码存放 my_code.py 文件中。编码完成后，执行 streamlit run my_code.py ，streamlit 会启动 web 服务，加载指定的源文件。

启动后，可以看到命令行打印以下信息

streamlit run garbage_classifier.py

  You can now view your Streamlit app in your browser.

  Local URL: http://localhost:8501
  Network URL: http://192.168.10.141:8501

在浏览器访问 http://localhost:8501/ 即可。

当源代码被修改，无需重启服务，在页面上点击刷新按钮就可加载最新的代码，运行和调试都非常方便。

2. 数据组件

dataframe 和 table 组件可以展示表格。

import streamlit as st
import pandas as pd
import numpy as np
df = pd.DataFrame(
        np.random.randn(50, 5),
        columns=('col %d' % i for i in range(5)))

# 交互式表格
st.dataframe(df)
# 静态表格
st.table(df)

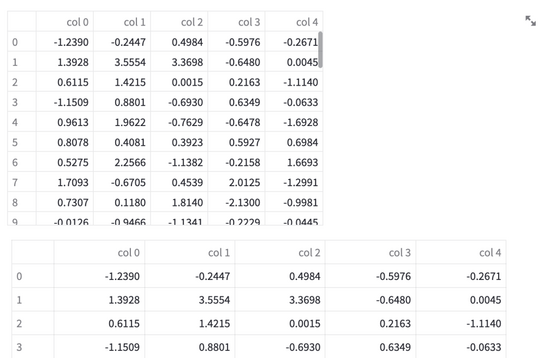

dateframe 和 table 的区别是，前者可以在表格上做交互（如：排序），后者只是静态的展示。它们支持展示的数据类型包括 pandas.DataFrame、pandas.Styler、pyarrow.Table、numpy.ndarray、Iterable、dict。

metric 组件用来展示指标的变化，数据分析中经常会用到。

st.metric(label="Temperature", value="70 °F", delta="1.2 °F")

value 参数表示当前指标值，delta 参数表示与前值的差值，向上的绿色箭头代表相比于前值，是涨的，反之向下的红箭头代表相比于前值是跌的。当然涨跌颜色可以通过 delta_color 参数来控制。

json 组件用来展示 json 类型数据

st.json({
    'foo': 'bar',
    'stuff': [
        'stuff 1',
        'stuff 2',
    ],
})

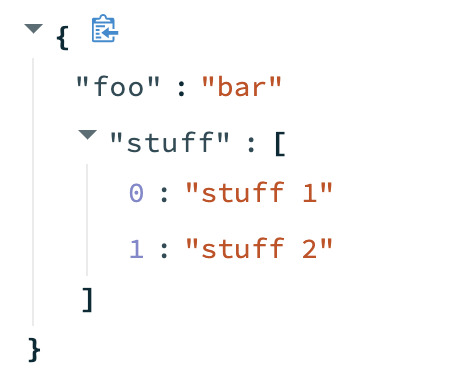

Streamlit 会将 json 数据格式化，展示地更美观，并且提供交互，可以展开、收起 json 的子节点。

3. 图表组件

Streamlit 的图表组件包含两部分，一部分是原生组件，另一部分是渲染第三方库。

原生组件只包含 4 个图表，line_chart、area_chart 、bar_chart 和 map，分别展示折线图、面积图、柱状图和地图。

chart_data = pd.DataFrame(
    np.random.randn(20, 3),
    columns=['a', 'b', 'c'])

st.line_chart(chart_data)

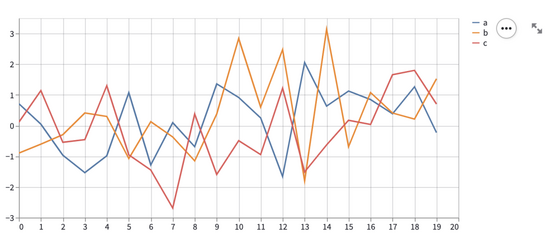

上述是 line_chart 的示例，其他图表的使用方法与之类似。

Streamlit 图表可设置的参数很少，除了数据源外，剩下只能设置图表的宽度和高度。

虽然 Streamlit 原生图表少，但它可以将其他 Python 可视化库的图表展示在 Streamlit 页面上。支持的可视化库包括：matplotlib.pyplot、Altair、vega-lite、Plotly、Bokeh、PyDeck、Graphviz。

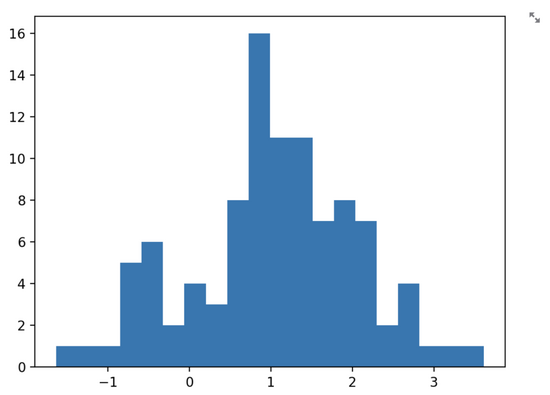

以 matplotlib.pyplot 为例，使用方式如下：

import matplotlib.pyplot as plt

arr = np.random.normal(1, 1, size=100)
fig, ax = plt.subplots()
ax.hist(arr, bins=20)

st.pyplot(fig)

跟直接写 matplotlib.pyplot 一样，只不过最终展示的时候调用 st.pyplot 便可以将图表展示 Streamlit 页面上。其他 Python 库的使用方法与之类似。

输入组件

前面我们介绍的三类组件都是输出类、展示类的。对于交互式的页面来说，接受用户的输入是必不可少的。

Streamlit 提供的输入组件都是基本的，都是我们在网站、移动APP上经常看到的。包括：

• button：按钮
• download_button：文件下载
• file_uploader：文件上传
• checkbox：复选框
• radio：单选框
• selectbox：下拉单选框
• multiselect：下拉多选框
• slider：滑动条
• select_slider：选择条
• text_input：文本输入框
• text_area：文本展示框
• number_input：数字输入框，支持加减按钮
• date_input：日期选择框
• time_input：时间选择框
• color_picker：颜色选择器

它们包含一些公共的参数：

• label：组件上展示的内容（如：按钮名称）
• key：当前页面唯一标识一个组件
• help：鼠标放在组件上展示说明信息
• on_click / on_change：组件发生交互（如：输入、点击）后的回调函数
• args：回调函数的参数
• kwargs：回调函数的参数

下面以 selectbox 来演示输入组件的用法

option = st.selectbox(
    '下拉框',
    ('选项一', '选项二', '选项三'))

st.write('选择了：', option)

selectbox 展示三个选项，并输出当前选中的项（默认选中第一个）。当我们在页面下拉选择其他选项后，整个页面代码会重新执行，但组件的选择状态 会保留在 option 中，因此，调用 st.write 后会输出选择后的选项。

st.write 也是一个输出组件，可以输出字符串、DataFrame、普通对象等各种类型数据。

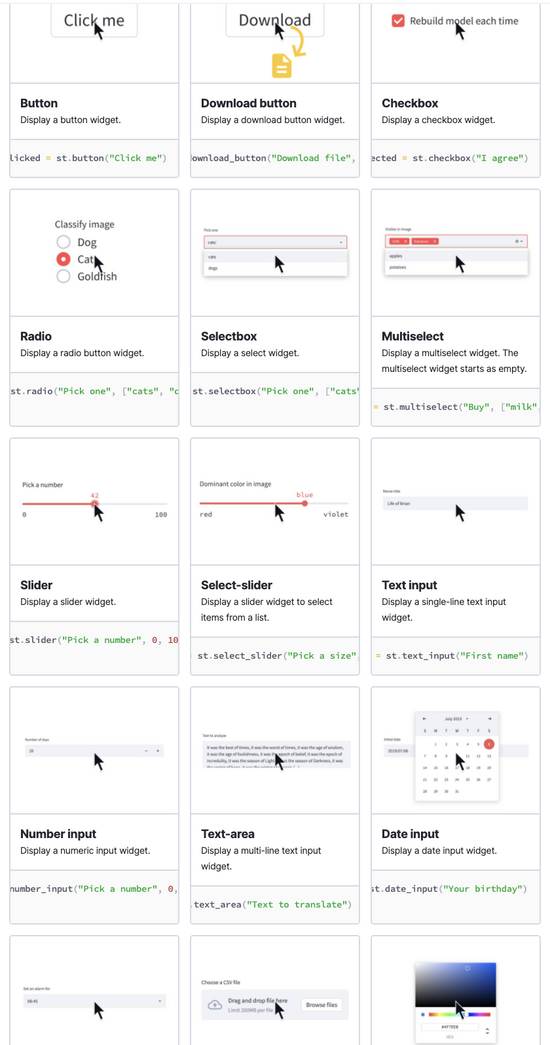

其他组件的使用与之类似，组件效果图如下：

5.多媒体组件

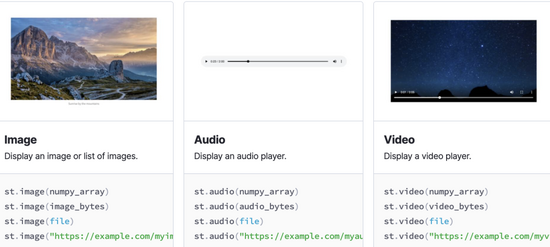

Streamlit 定义了 image、audio 和 video 用于展示图片、音频和视频。

可以展示本地多媒体，也通过 url 展示网络多媒体。

用法跟前面的组件是一样的，后面的垃圾分类 APP 我们会用到 image 组件。

6. 状态组件

状态组件用来向用户展示当前程序的运行状态，包括：

• progress：进度条，如游戏加载进度
• spinner：等待提示
• balloons：页面底部飘气球，表示祝贺
• error：显示错误信息
• warning：显示报警信息
• info：显示常规信息
• success：显示成功信息
• exception：显示异常信息（代码错误栈）

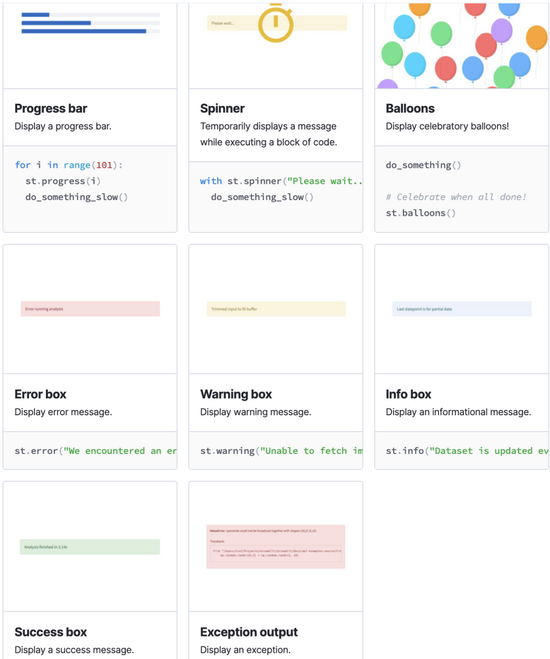

效果如下：

7. 其他内容

到这里，Streamlit 的组件基本上就全介绍完了，组件也是 Streamlit 的主要内容。

这小节介绍一下其他比较重要的内容，包括页面布局、控制流和缓存。

页面布局。之前我们写的 Streamlit 都是按照代码执行顺序从上至下展示组件，Streamlit 提供了 5 种布局：

• sidebar：侧边栏，如：文章开头那张图，页面左侧模型参数选择
• columns：列容器，处在同一个 columns 内组件，按照从左至右顺序展示
• expander：隐藏信息，点击后可展开展示详细内容，如：展示更多
• container：包含多组件的容器
• empty：包含单组件的容器

控制流。控制 Streamlit 应用的执行，包括

• stop：可以让 Streamlit 应用停止而不向下执行，如：验证码通过后，再向下运行展示后续内容。
• form：表单，Streamlit 在某个组件有交互后就会重新执行页面程序，而有时候需要等一组组件都完成交互后再刷新（如：登录填用户名和密码），这时候就需要将这些组件添加到 form 中
• form_submit_button：在 form 中使用，提交表单。

缓存。这个比较关键，尤其是做机器学习的同学。刚刚说了， Streamlit 组件交互后页面代码会重新执行，如果程序中包含一些复杂的数据处理逻辑（如：读取外部数据、训练模型），就会导致每次交互都要重复执行相同数据处理逻辑，进而导致页面加载时间过长，影响体验。

加入缓存便可以将第一次处理的结果存到内存，当程序重新执行会从内存读，而不需要重新处理。

使用方法也简单，在需要缓存的函数加上 @st.cache 装饰器即可。前两天我们讲过 Python 装饰器 。

DATE_COLUMN = 'date/time'
DATA_URL = ('https://s3-us-west-2.amazonaws.com/'
            'streamlit-demo-data/uber-raw-data-sep14.csv.gz')

@st.cache
def load_data(nrows):
    data = pd.read_csv(DATA_URL, nrows=nrows)
    lowercase = lambda x: str(x).lower()
    data.rename(lowercase, axis='columns', inplace=True)
    data[DATE_COLUMN] = pd.to_datetime(data[DATE_COLUMN])
    return data

8. 垃圾分类

最后讲解垃圾分类APP的代码，前面介绍几大类组件在该 APP 都有涉及。

垃圾分类模型我用的是天行 API ，大家可以去 天行数据TianAPI - 开发者API数据平台 注册账号，获取 appkey，开通“图像垃圾分类” 接口即可。

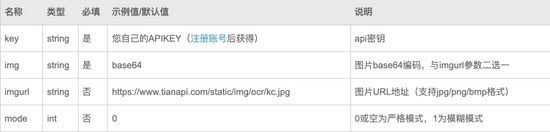

接口的输入如下：

除了key外，其他 3 个参数需要用 Streamlit 组件实现，代码如下：

import base64

import requests
import streamlit as st
import pandas as pd
import numpy as np

add_selectbox = st.sidebar.selectbox(
    "图片来源",
    ("本地上传", "URL")
)

uploaded_file = None
img_url = None

if add_selectbox == '本地上传':
    uploaded_file = st.sidebar.file_uploader(label='上传图片')
else:
    img_url = st.sidebar.text_input('图片url')

cls_mode = {'严格模式': 0, '模糊模式': 1}
mode_name = st.sidebar.radio('分类模式', cls_mode)
mode = cls_mode[mode_name]

使用了 3 个输入组件，因为 img 和 imgurl 是二选一，所以我们用下拉单选框控制仅展示一个组件。

当输入图片后，我们希望在页面上将图片展示出来

# 请求结果
img_base64 = None
if uploaded_file:
    st.image(uploaded_file, caption='本地图片')

    base64_data = base64.b64encode(uploaded_file.getvalue())
    img_base64 = base64_data.decode()

if img_url:
    st.image(img_url, caption='网络图片')

使用 image 多媒体组件即可。如果是本地图片，需要将其转成 base64 编码的字符串。

最后，请求接口，获取分类结果即可

if img_base64 or img_url:
    cls_res = get_img_cls_res(img_base64, img_url, mode)
    lajitype_to_name = {0: '可回收物', 1: '有害垃圾', 2: '厨余垃圾', 3: '其他垃圾', 4: '无法识别'}

    if cls_res.status_code == 200:
        cls_df = pd.DataFrame(cls_res.json()['newslist'])
        cls_df['分类'] = cls_df.index.astype(str) + '-' + cls_df['name'] + '-' + cls_df['lajitype'].apply(lambda x: lajitype_to_name[x])
        cls_df['置信度'] = cls_df['trust']
        cls_df.set_index(["分类"], inplace=True)
        print(cls_df)
        st.bar_chart(cls_df[['置信度']])
    else:
        st.write(cls_res)

get_img_cls_res 函数是请求接口的函数

def get_img_cls_res(img_base64, img_url, mode):
    url = 'https://api.tianapi.com/txapi/imglajifenlei/index'
    headers = {
        'Content-Type': 'application/x-www-form-urlencoded'
    }
    body = {
        'key': 'APPKEY',
        'mode': mode
    }

    if img_base64:
        body["img"] = img_base64
    if img_url:
        body['imgurl'] = img_url

    response = requests.post(url, headers=headers, data=body)

    return response

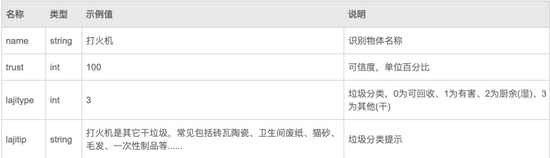

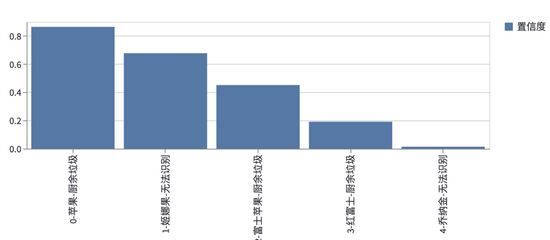

根据返回的数据格式，将数据按照置信度（trust）展示成一个柱状图
