文章讲述了作者在假期中改进“圳品”信息系统的饼图模块，发现饼图标题未显示。问题出在计算标题输出位置的代码使用了实例变量tcCanvas.width。为解决此问题，作者将Canvas的width作为参数传递，并修改了计算标题位置的代码，增强代码通用性。最终成功显示饼图标题。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

利用难得的假期继续改进“圳品”信息系统，在另一个模块中使用之前的Pie（）代码编制饼图。

代码详见：改进“圳品”信息系统网页上的饼图：加标题+文字说明换行显示

却发现饼图标题没显示出来。

研究源代码后发现问题出在计算饼图标题输出位置的代码上，即：

		this.ctx.fillText(this.title, (tcCanvas.width - this.title.length*fontSize)/2, 25);

在这里我们使用了tcCanvas.width，由于tcCanvas是一个实例，在另一个实例中调用这段代码就会出现问题。

改进的代码是把Canvas的width作为一个属性传递进来，即分为两步。

第一步，增加width属性：

 var typeCountPie = new Pie({
    ctx: ctx,
    x: tcCanvas.width / 2,
    y: tcCanvas.height / 2,
    r: 150,
	width:tcCanvas.width,//增加width属性
	data:aTypeCount,
    title:'“圳品”产品类别分析'
  });

第2步，修改计算饼图标题输出位置的代码，改为：

		this.ctx.fillText(this.title, (this.width - this.title.length*fontSize)/2, 25);

也就是用this.width 替代了 tcCanvas.width，增强了代码通用性。完整的代码如下：

<!DOCTYPE html>
<html>
 <head>
  <meta charset="UTF-8">
  <meta name="Author" content="PurpleEndurer">
  <meta name="Keywords" content="">
  <meta name="Description" content="">
  <title>“圳品”信息系统</title>
 </head>
 <body>
 <script>
      const aType = [
    "水果",//0
    "粮食",//1,谷类、豆类、薯类
    "食用油",//2
    "饮用水",//3
    "畜",//4
    "禽",//5
    "渔",//6
    "其它"//7
    ];

    //结构：
    //类别，数量，颜色
    var aTypeCount = [
    [0, 3, "purple"],
    [1, 5, "gray"],
    [2,3, 'yellow'],
    [3,4,"green"],
    [4,8,"red"]
    ];
  </script>
 <canvas id="typeCountCanvas" style="border:1px solid red"></canvas>
 <div>
 <textarea border="1" id="taDebug" cols="80" rows="15">debug：</textarea>
 </div>

 <script>
    var tcCanvas = document.getElementById("typeCountCanvas");
    //var w = window.innerWidth;
    //var h = window.innerHeight;
    tcCanvas.height = 480;
    tcCanvas.width = 640;
    var ctx = tcCanvas.getContext('2d');

    var taDbg = document.getElementById("taDebug");

  function Pie(obj)
  {

    for(var key in obj)
    {
      this[key] = obj[key];
    }
    this.init();
    this.render(this.slice);
    this.drawText();
  }

  Pie.prototype = {
    init: function () {
     this.start = 0;
      //1、累计数据求合
      var sum = 0;
      this.data.forEach(function (v) {
        sum += v[1];
      });
      //2、计算每一个数据所占的比重
      this.slice = this.data.map(function (v) {
        var obj = {};
        obj.number = v[1];
        obj.ratio = v[1] / sum;//每个数据占据的比重
        obj.radian = 2 * Math.PI * v[1] / sum;//该扇形所占据的弧度
        obj.start = this.start;
        obj.end = this.start + obj.radian;
        this.start = obj.end;
        obj.color = v[2];
        obj.text = aType[v[0]] + "类产品"+ v[1] + "个，占比" + Math.ceil(obj.ratio*100) + "%";
        return obj;
      },this);
    },

    //渲染页面（画饼图）
    render: function (obj) {
      //3、计算每一个扇形的起始弧度和结束弧度
      this.slice.forEach(function (v, i) {
        var obj = {};
        //第一个扇形的起始弧度：start 结束：start+第一个扇形占据的弧度差
        obj.start = this.start;
        obj.end = this.start + v.radian;
        this.start += v.radian;
        //绘制扇形
        this.ctx.beginPath();
        this.ctx.moveTo(this.x, this.y);
        this.ctx.arc(this.x, this.y, this.r, obj.start, obj.end);
        this.ctx.fillStyle = v.color;
        this.ctx.fill();
      }, this);
    },

    //输出文字说明
    drawText:function(){

	var fontSize = 20;//标题文字大小

	//如果标题属性已赋值且长度大于0，则输出标题文件
	if (typeof(this.title) != "undefined" && 0 < this.title.length)
	{
		this.ctx.font = "bolder "+ fontSize + "px 微软雅黑";
		this.ctx.fillStyle = 'black';
		this.ctx.fillText(this.title, (this.width - this.title.length*fontSize)/2, 25);
	}

      fontSize= 16;
      this.ctx.font = fontSize+"px 微软雅黑";
      var textWidth= 100;
      this.slice.forEach(function(obj){
      this.ctx.fillStyle = obj.color;// 'black';

        //计算文字所在的弧度
        r2 = obj.start + obj.radian/2;

        //计算相对于圆心文字偏移的位置
        b = this.r * Math.cos(r2) ;
        h = this.r * Math.sin(r2);

        //文字的x坐标位置
     var x2 = this.x + b;
        if (x2 <= this.x)
        {
            //在圆心的左侧
	   x2 -= textWidth+10;
        }

        //文字的y坐标位置
        var y2 = this.y + h;
        if (y2 >= this.y)
        {
            y2 += fontSize;
        }
        else
        {
            //在圆心的上方
            y2 -= fontSize;
        }

       //this.ctx.fillText(obj.text, x2, y2);//在一行输出
        taDbg.value += "\nthis.r=" + this.r + "  obj.text= " + obj.text + " x2=" + x2 + " y2=" + y2;

	//换行输出方法1
	var charNumPerLine = Math.ceil(textWidth / fontSize);
	var t = obj.text, i = 0;
	while (t.length > charNumPerLine)
	{
		this.ctx.fillText(t.substr(i,charNumPerLine), x2,y2);//绘制截取部分
		i += charNumPerLine;
		t = t.substring(i);
		y2 += fontSize;
	}
	if (i <= obj.text.length)
	{
		this.ctx.fillText(t, x2,y2);//绘制剩余部分
	}

/*
       	//换行输出方法2
	var i, lastSubStrIndex = lineWidth=0;
	for (i=0;i< obj.text.length; i++)
	{
	        taDbg.value += '\nobj.text['+i +']=' + obj.text[i];
		lineWidth += ctx.measureText(obj.text[i]).width;
		if (lineWidth > textWidth)
		{
			this.ctx.fillText(obj.text.substring(lastSubStrIndex,i), x2,y2);//绘制截取部分
			y2 +=  fontSize;
			lineWidth = 0;
			lastSubStrIndex = i;
		}
		if(i==obj.text.length-1)
		{	//绘制剩余部分
			this.ctx.fillText(obj.text.substring(lastSubStrIndex,i+1),x2,y2);
			break;
		}
	}//for*/
      },this);
    }
  };

 var typeCountPie = new Pie({
    ctx: ctx,
    x: tcCanvas.width / 2,
    y: tcCanvas.height / 2,
    r: 150,
	width:tcCanvas.width,//增加width属性
	data:aTypeCount,
    title:'“圳品”产品类别分析'
  });

 </script>
 </body>
</html>

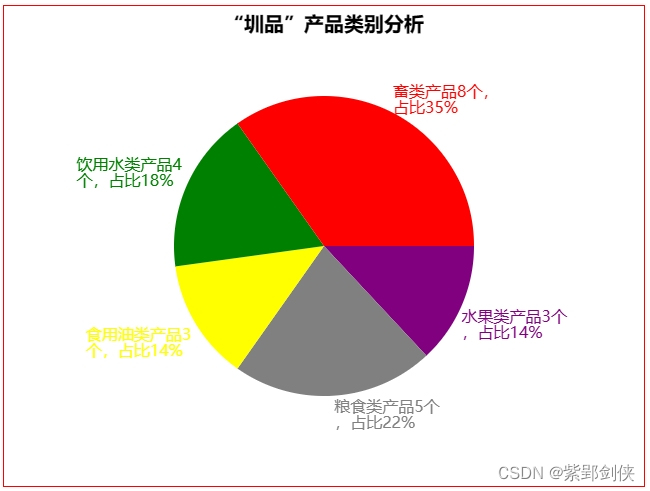

代码运行的效果如下：
