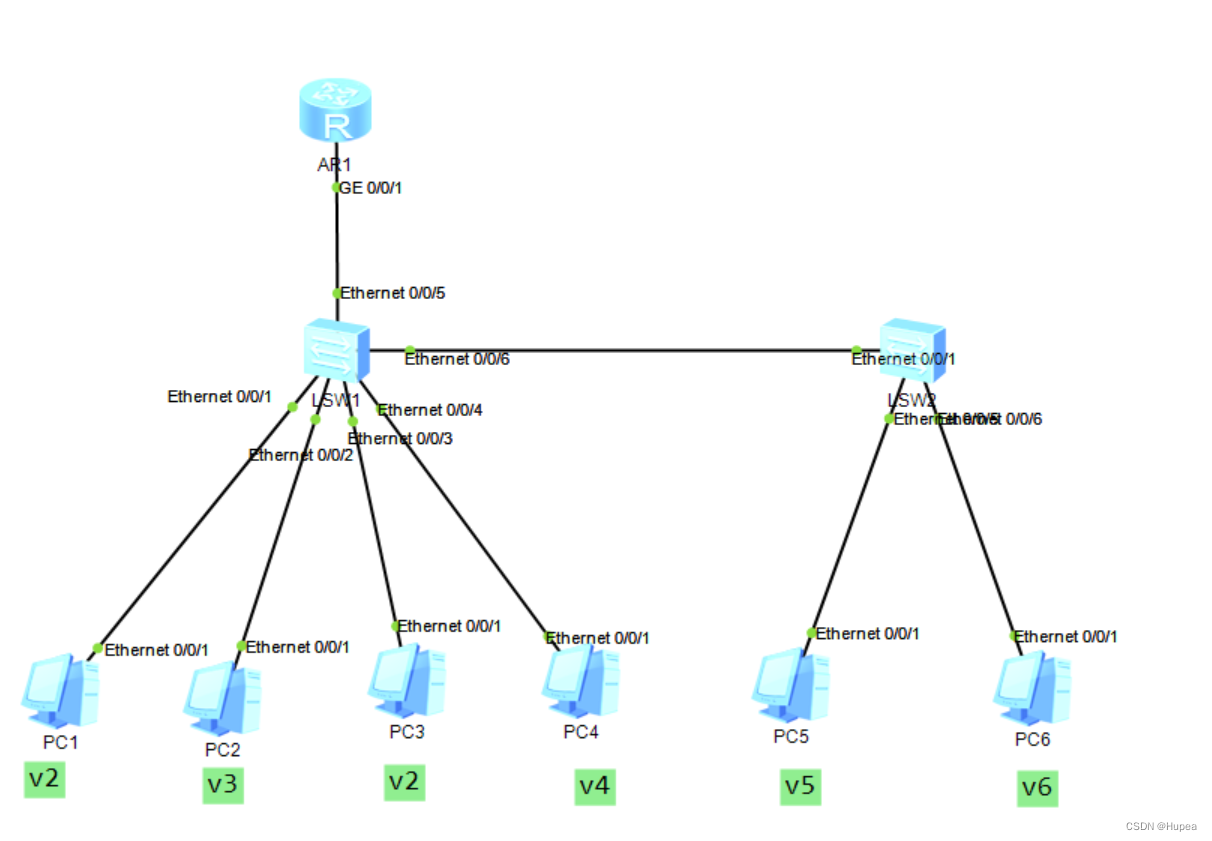

1.实验拓扑
在这里插入图片描述

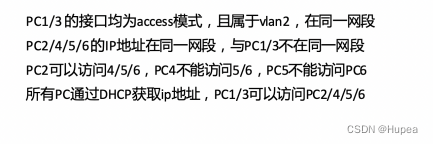

2.实验要求
在这里插入图片描述
3.实验思路
1.根据要求划分vlan
2.修改接口模式
3.修改vlan允许列表
4.开启dhcp功能下发ip

4.实验步骤
交换机间可混杂可中继，将需要访问的vlan添加在混杂接口的允许列表中，与单臂路由的链路上把不同网段的vlan进行标记与否，以便在r1上分发ip

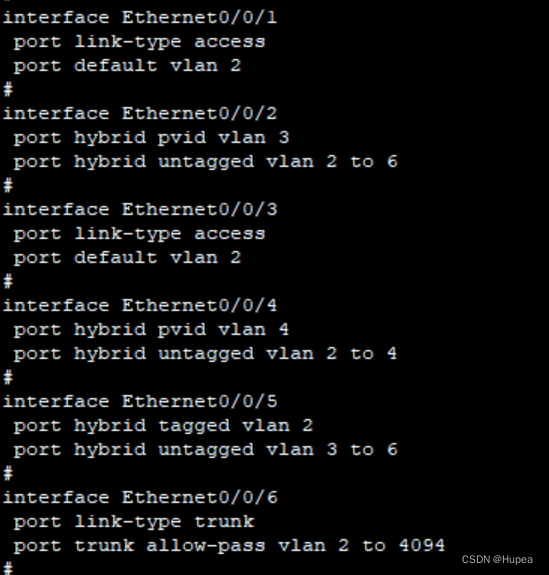

SW1
1

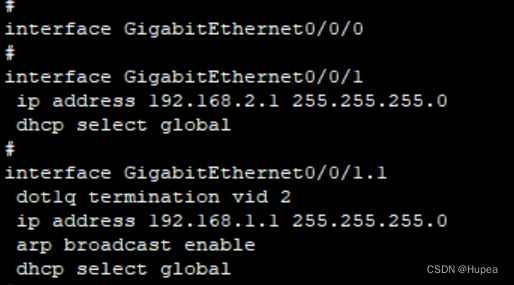

R1

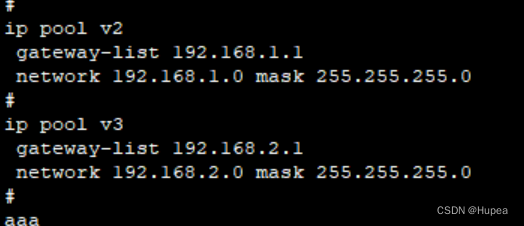

创建地址池
在这里插入图片描述
在这里插入图片描述

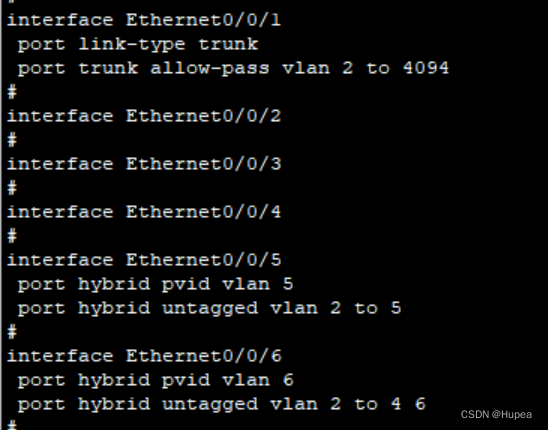

SW2
在这里插入图片描述
测试

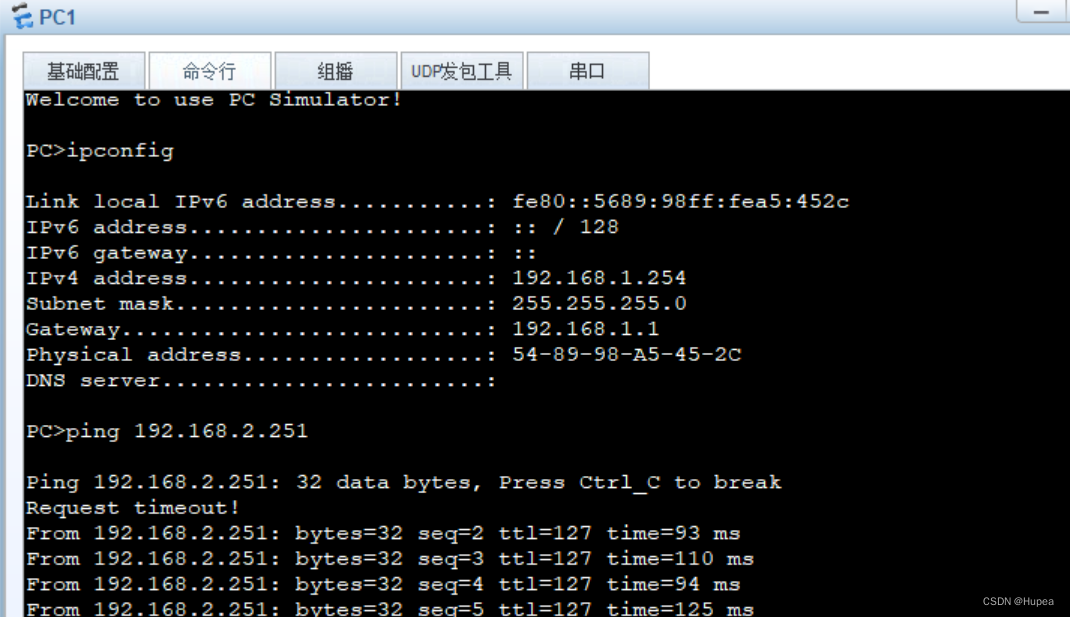

vlan2的pcpingvlan5的pc
在这里插入图片描述

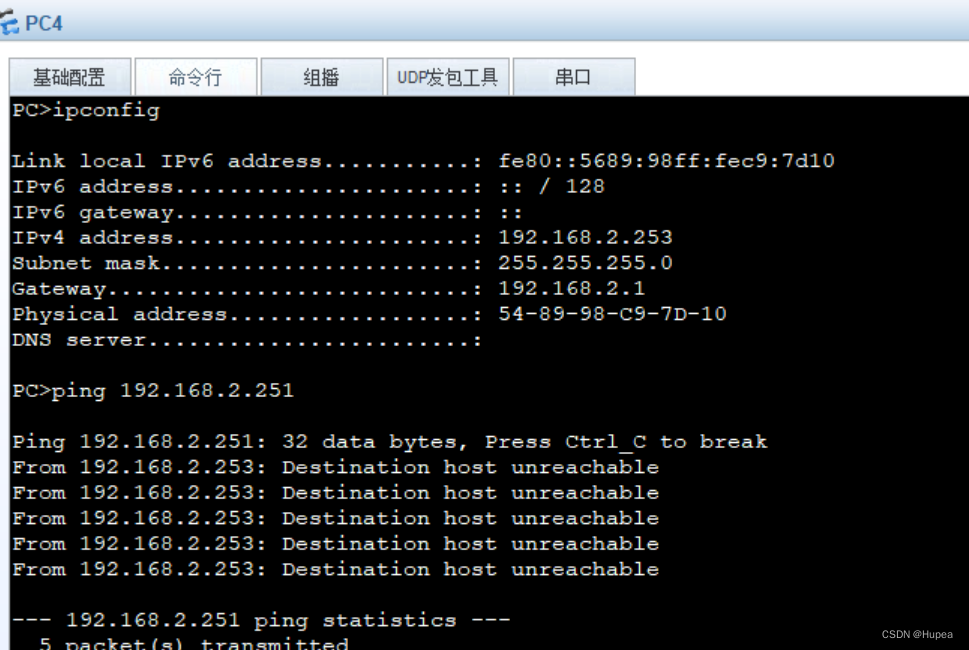

vlan4的pcpingvlan5的pc在这里插入图片描述

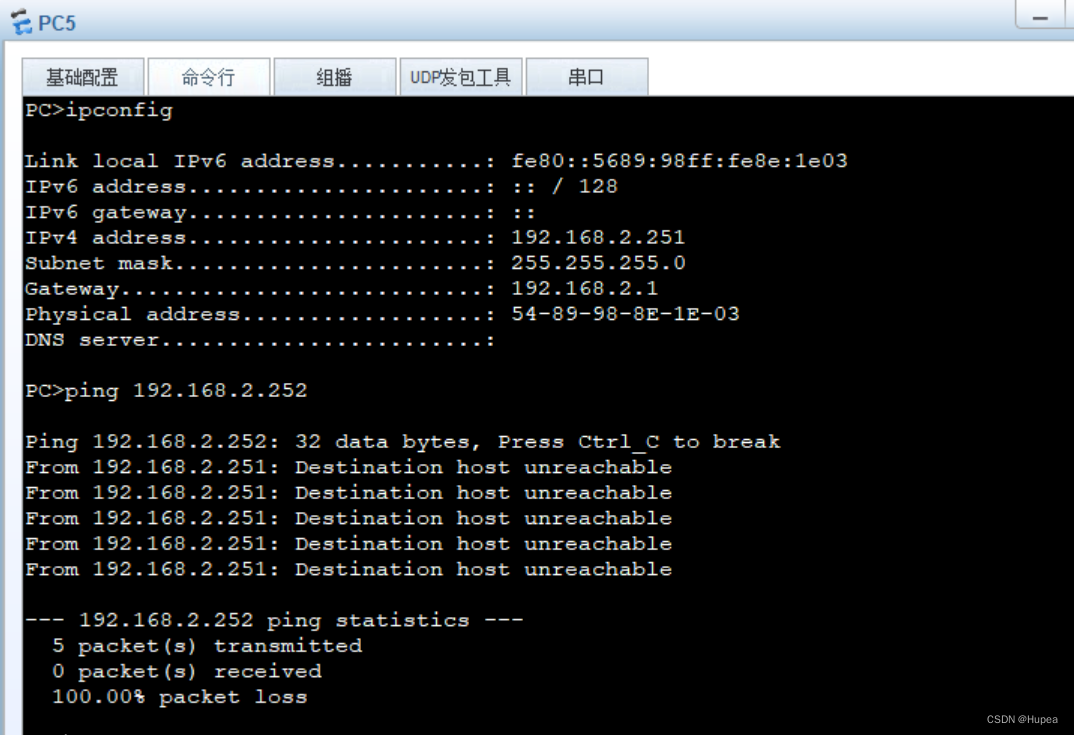

vlan5的pcpingvlan6的pc
在这里插入图片描述
