为什么设备需要精准时间？

在物联网生态系统中，时间同步的重要性不言而喻：

数据时序性保证：传感器数据必须有准确时间戳，才能正确分析和处理
安全认证机制：TLS证书验证、JWT令牌等安全机制依赖准确时间
日志记录与调试：准确的时间戳使故障排查和系统监控更加高效
定时任务执行：设备需要在精确的时间点执行预设任务
分布式系统协同：多设备协同工作时，时间同步是基础保障

物联网设备通常没有实时时钟(RTC)芯片，或者即使有，长时间运行后也会产生明显偏差。因此，通过网络时间协议(NTP)校准时间成为必要选择。

NTP协议基础知识

NTP是什么？

网络时间协议(Network Time Protocol, NTP)是一种用于在计算机网络中同步时钟的协议，设计用来在可变延迟的数据网络中同步时间。

NTP工作原理

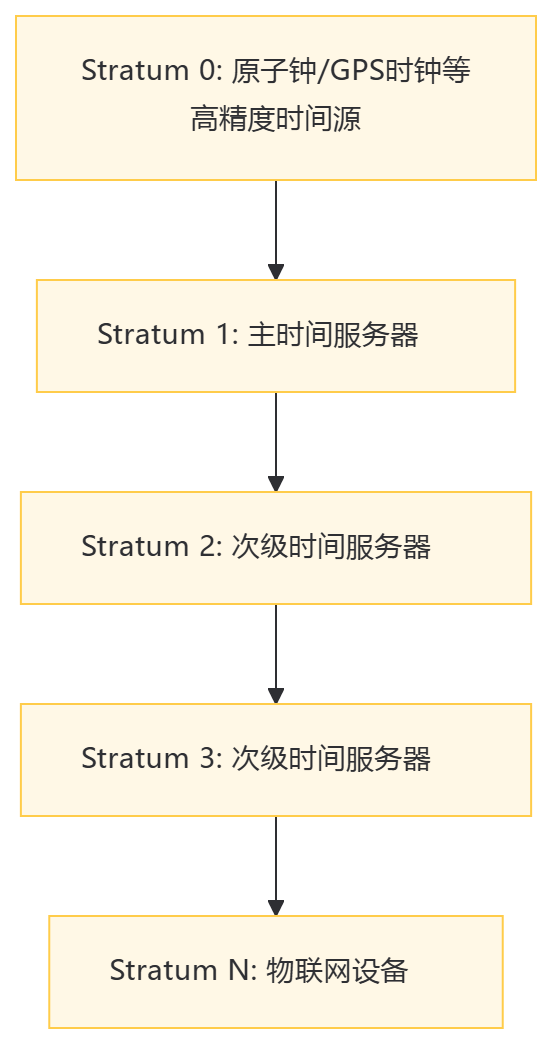

NTP采用分层结构（Stratum）组织时间服务器：

Stratum 0：原子钟、GPS时钟等高精度时间源
Stratum 1：直接连接到Stratum 0的主时间服务器
Stratum 2-15：逐级连接的次级时间服务器

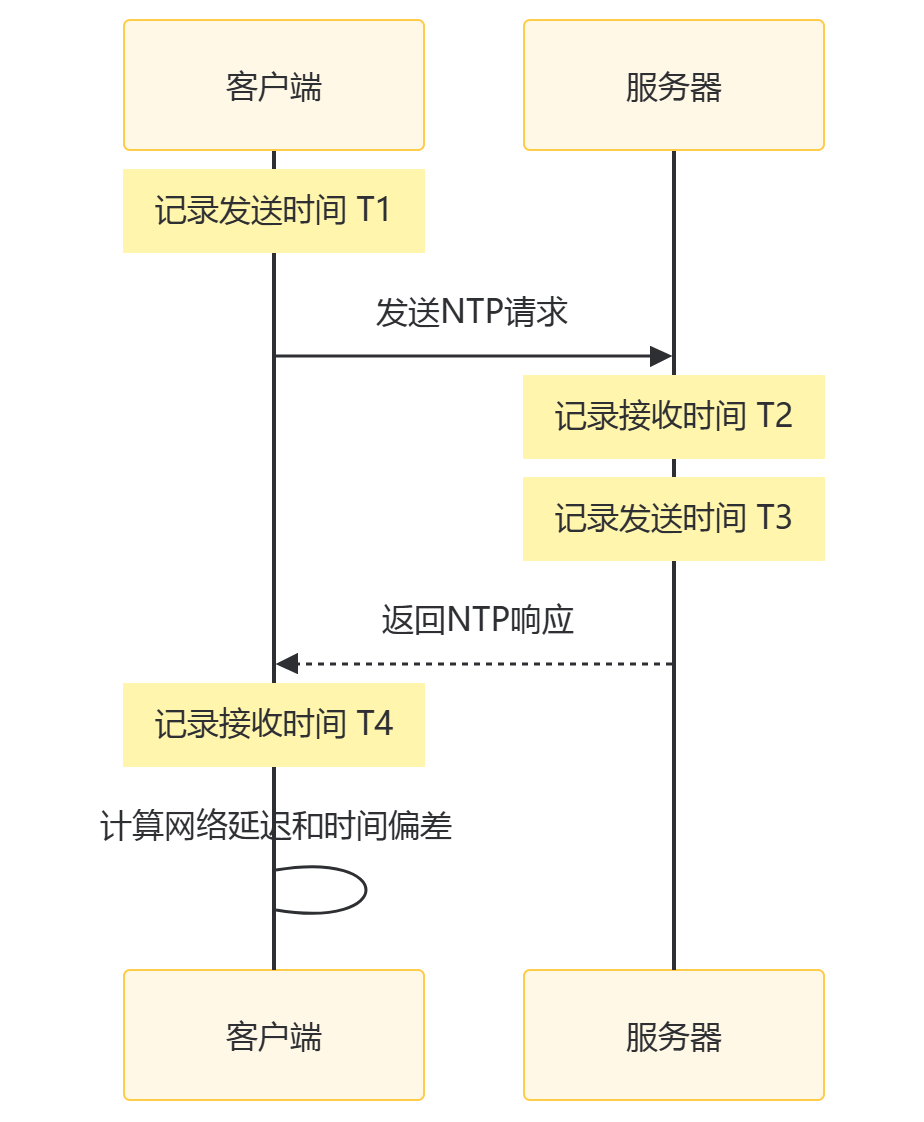

NTP通信过程

NTP客户端与服务器之间的时间同步过程如下：

客户端发送请求，记录发送时间T1
服务器接收请求，记录接收时间T2
服务器发送响应，记录发送时间T3
客户端接收响应，记录接收时间T4

通过这四个时间戳，客户端可以计算：

网络延迟：((T4-T1) - (T3-T2)) / 2
时间偏差：((T2-T1) + (T3-T4)) / 2

NTP报文格式

NTP使用UDP协议，默认端口为123。标准NTP报文格式包含以下关键字段：

LI (闰秒指示器)
VN (版本号)
Mode (模式)
Stratum (层级)
Poll (轮询间隔)
Precision (精度)
Root Delay (根延迟)
Root Dispersion (根离散度)
Reference ID (参考标识符)
Reference Timestamp (参考时间戳)
Originate Timestamp (原始时间戳)
Receive Timestamp (接收时间戳)
Transmit Timestamp (传输时间戳)

NTP校时实现方案

物联网设备实现NTP校时主要有以下几种方案：

1. 标准NTP客户端实现

完整实现NTP协议，包括复杂的时钟过滤、选择、聚类和组合算法。这种方式精度最高，但对资源要求也最高。

2. SNTP简化实现

简单网络时间协议(SNTP)是NTP的简化版本，适用于不需要高精度时间同步的场景。

3. HTTP时间同步

通过HTTP请求获取服务器时间，简单但精度较低。

4. 自定义UDP时间同步

开发简化版的UDP时间请求，减少协议开销。

5. 借助云平台API

利用物联网云平台提供的时间同步API。

ESP32实现NTP校时的多种方式

ESP32是物联网开发中常用的微控制器，下面介绍几种在ESP32上实现NTP校时的方法。

方式一：使用ESP-IDF提供的SNTP组件

ESP-IDF框架提供了内置的SNTP客户端组件，使用非常简便：

#include "esp_sntp.h"

void initialize_sntp(void)
{
    ESP_LOGI(TAG, "初始化SNTP");
    sntp_setoperatingmode(SNTP_OPMODE_POLL);
    sntp_setservername(0, "pool.ntp.org");
    sntp_setservername(1, "ntp.aliyun.com");
    sntp_setservername(2, "ntp.tencent.com");
    sntp_init();

    // 等待获取到时间
    time_t now = 0;
    struct tm timeinfo = { 0 };
    int retry = 0;
    const int retry_count = 15;

    while (sntp_get_sync_status() == SNTP_SYNC_STATUS_RESET && ++retry < retry_count) {
        ESP_LOGI(TAG, "等待系统时间同步... (%d/%d)", retry, retry_count);
        vTaskDelay(2000 / portTICK_PERIOD_MS);
    }

    time(&now);
    localtime_r(&now, &timeinfo);

    // 设置时区
    setenv("TZ", "CST-8", 1);
    tzset();
}

方式二：使用Arduino框架的NTP客户端库

在Arduino环境中，可以使用NTPClient库：

#include <WiFi.h>
#include <NTPClient.h>
#include <WiFiUdp.h>

WiFiUDP ntpUDP;
// NTP服务器，更新间隔60000ms (1分钟)，时区偏移量28800秒 (8小时)
NTPClient timeClient(ntpUDP, "ntp.aliyun.com", 28800, 60000);

void setup() {
  Serial.begin(115200);
  WiFi.begin("SSID", "PASSWORD");

  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }

  timeClient.begin();
}

void loop() {
  timeClient.update();

  Serial.print("当前时间: ");
  Serial.println(timeClient.getFormattedTime());

  // 获取Unix时间戳
  unsigned long epochTime = timeClient.getEpochTime();
  Serial.print("Unix时间戳: ");
  Serial.println(epochTime);

  delay(1000);
}

方式三：自定义UDP实现简化NTP客户端

对于资源极其有限的设备，可以实现一个轻量级NTP客户端：

#include <lwip/sockets.h>
#include <lwip/netdb.h>
#include <time.h>

#define NTP_PORT 123
#define NTP_PACKET_SIZE 48

// NTP时间从1900年开始，而Unix时间从1970年开始，两者相差70年
#define SEVENTY_YEARS 2208988800UL

// 准备NTP请求包
void prepare_ntp_packet(uint8_t *packet) {
    memset(packet, 0, NTP_PACKET_SIZE);
    // 设置LI, VN, Mode
    packet[0] = 0b11100011; // LI=3, VN=4, Mode=3 (客户端)
}

// 发送NTP请求并获取时间
bool get_ntp_time(const char *ntp_server, time_t *epoch_time) {
    int sockfd;
    struct sockaddr_in server_addr;
    uint8_t ntp_packet[NTP_PACKET_SIZE];
    struct hostent *server;

    // 创建UDP套接字
    sockfd = socket(AF_INET, SOCK_DGRAM, IPPROTO_UDP);
    if (sockfd < 0) {
        return false;
    }

    // 设置接收超时
    struct timeval timeout;
    timeout.tv_sec = 5;
    timeout.tv_usec = 0;
    setsockopt(sockfd, SOL_SOCKET, SO_RCVTIMEO, &timeout, sizeof(timeout));

    // 获取NTP服务器地址
    server = gethostbyname(ntp_server);
    if (server == NULL) {
        close(sockfd);
        return false;
    }

    // 配置服务器地址
    memset(&server_addr, 0, sizeof(server_addr));
    server_addr.sin_family = AF_INET;
    memcpy(&server_addr.sin_addr.s_addr, server->h_addr, server->h_length);
    server_addr.sin_port = htons(NTP_PORT);

    // 准备NTP请求包
    prepare_ntp_packet(ntp_packet);

    // 发送请求
    if (sendto(sockfd, ntp_packet, NTP_PACKET_SIZE, 0,
               (struct sockaddr *)&server_addr, sizeof(server_addr)) < 0) {
        close(sockfd);
        return false;
    }

    // 接收响应
    socklen_t server_len = sizeof(server_addr);
    if (recvfrom(sockfd, ntp_packet, NTP_PACKET_SIZE, 0,
                 (struct sockaddr *)&server_addr, &server_len) < NTP_PACKET_SIZE) {
        close(sockfd);
        return false;
    }

    close(sockfd);

    // 解析NTP响应，获取传输时间戳（位于报文的最后8个字节）
    uint32_t ntp_time_sec = ((uint32_t)ntp_packet[40] << 24) |
                           ((uint32_t)ntp_packet[41] << 16) |
                           ((uint32_t)ntp_packet[42] << 8) |
                           ntp_packet[43];

    // 转换为Unix时间戳（减去70年的秒数）
    *epoch_time = ntp_time_sec - SEVENTY_YEARS;

    return true;
}

// 使用示例
void app_main() {
    // 等待WiFi连接...

    time_t epoch_time;
    if (get_ntp_time("pool.ntp.org", &epoch_time)) {
        // 设置系统时间
        struct timeval tv;
        tv.tv_sec = epoch_time;
        tv.tv_usec = 0;
        settimeofday(&tv, NULL);

        // 设置时区
        setenv("TZ", "CST-8", 1);
        tzset();

        // 显示当前时间
        struct tm timeinfo;
        localtime_r(&epoch_time, &timeinfo);
        char time_str[64];
        strftime(time_str, sizeof(time_str), "%Y-%m-%d %H:%M:%S", &timeinfo);
        printf("当前时间: %s\n", time_str);
    } else {
        printf("NTP时间同步失败\n");
    }
}

方式四：使用HTTP获取网络时间

对于无法使用UDP协议的环境，可以通过HTTP请求获取时间：

#include "esp_http_client.h"

esp_err_t http_time_sync(void)
{
    esp_http_client_config_t config = {
        .url = "http://worldtimeapi.org/api/timezone/Asia/Shanghai",
        .method = HTTP_METHOD_GET,
    };
    esp_http_client_handle_t client = esp_http_client_init(&config);

    esp_err_t err = esp_http_client_perform(client);
    if (err == ESP_OK) {
        int status_code = esp_http_client_get_status_code(client);
        if (status_code == 200) {
            int content_length = esp_http_client_get_content_length(client);
            char *buffer = malloc(content_length + 1);
            if (buffer) {
                int read_len = esp_http_client_read(client, buffer, content_length);
                buffer[read_len] = 0;

                // 解析JSON响应获取时间戳
                // 这里需要一个JSON解析库，如cJSON
                cJSON *root = cJSON_Parse(buffer);
                if (root) {
                    cJSON *unixtime = cJSON_GetObjectItem(root, "unixtime");
                    if (unixtime && cJSON_IsNumber(unixtime)) {
                        time_t epoch = unixtime->valueint;
                        struct timeval tv = {
                            .tv_sec = epoch,
                            .tv_usec = 0
                        };
                        settimeofday(&tv, NULL);

                        // 设置时区
                        setenv("TZ", "CST-8", 1);
                        tzset();

                        cJSON_Delete(root);
                        free(buffer);
                        esp_http_client_cleanup(client);
                        return ESP_OK;
                    }
                    cJSON_Delete(root);
                }
                free(buffer);
            }
        }
    }

    esp_http_client_cleanup(client);
    return ESP_FAIL;
}

NTP校时常见问题与解决方案

1. 网络延迟与时间精度

问题：网络延迟会影响NTP校时精度。
解决方案：

选择地理位置近的NTP服务器
实现多次请求取平均值
考虑使用本地NTP服务器

// 多次请求取平均值示例
time_t get_average_ntp_time(const char *server, int attempts) {
    time_t total = 0;
    int success = 0;

    for (int i = 0; i < attempts; i++) {
        time_t current;
        if (get_ntp_time(server, &current)) {
            total += current;
            success++;
        }
        vTaskDelay(1000 / portTICK_PERIOD_MS);
    }

    return (success > 0) ? (total / success) : 0;
}

2. 设备断网后时间漂移

问题：设备断网后，内部时钟会逐渐偏离实际时间。
解决方案：

使用外部RTC芯片保持时间
定期校时并记录上次校时时间
断网时估计时间漂移率

// 使用RTC模块保持时间
#include "driver/i2c.h"
#include "ds3231.h" // 假设使用DS3231 RTC模块

void sync_time_with_rtc(void) {
    struct tm rtc_time;
    ds3231_get_time(&rtc_time);

    time_t epoch = mktime(&rtc_time);
    struct timeval tv = {
        .tv_sec = epoch,
        .tv_usec = 0
    };
    settimeofday(&tv, NULL);
}

void update_rtc_from_ntp(void) {
    time_t now;
    time(&now);
    struct tm timeinfo;
    localtime_r(&now, &timeinfo);

    ds3231_set_time(&timeinfo);
}

3. 时区与夏令时处理

问题：不同地区时区不同，且有些地区实行夏令时。
解决方案：

服务器端统一使用UTC时间
客户端根据配置应用时区偏移
使用POSIX TZ字符串处理复杂时区规则

// 设置不同时区的例子
void set_timezone(const char *tz_str) {
    setenv("TZ", tz_str, 1);
    tzset();
}

// 几个常用时区示例
// 北京时间: "CST-8"
// 纽约时间: "EST5EDT,M3.2.0,M11.1.0"
// 伦敦时间: "GMT0BST,M3.5.0/1,M10.5.0"

4. 安全性问题

问题：NTP协议可能面临欺骗攻击。
解决方案：

使用多个NTP服务器交叉验证
实现NTP身份验证机制
限制时间跳变范围，拒绝异常时间

// 检测异常时间跳变
bool is_time_jump_reasonable(time_t old_time, time_t new_time) {
    // 允许的最大时间跳变范围（例如1小时）
    const time_t MAX_JUMP = 3600;

    if (abs(new_time - old_time) > MAX_JUMP) {
        ESP_LOGW(TAG, "检测到异常时间跳变: %ld -> %ld", old_time, new_time);
        return false;
    }
    return true;
}
