文章描述了如何配置网络设备如AR1-AR4以及PC1-PC3的IP地址，设置静态路由以实现网络互通。AR路由器使用HDLC和PPP封装进行链路连接，并进行了用户认证配置。此外，还设置了NAT转换规则以允许特定网段的外出访问，并在AR1、AR3和AR4上部署了RIP协议进行路由信息交换。最后，通过Ping测试验证实验的成功。

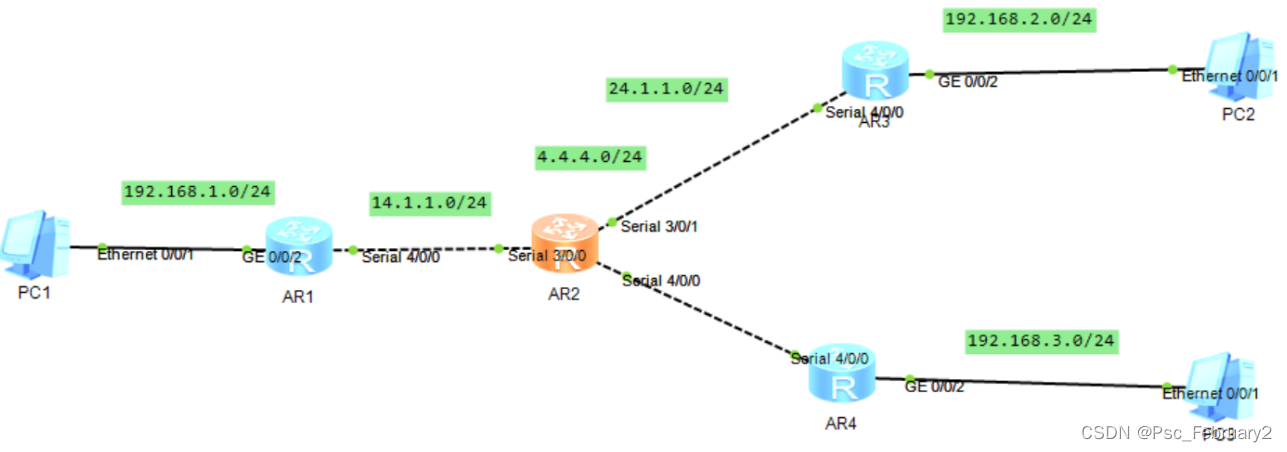

先建立新拓扑

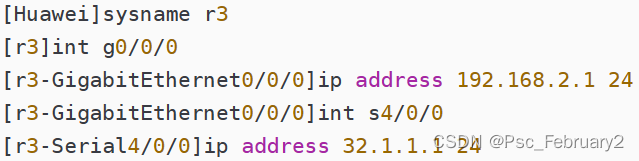

首先配置IP地址

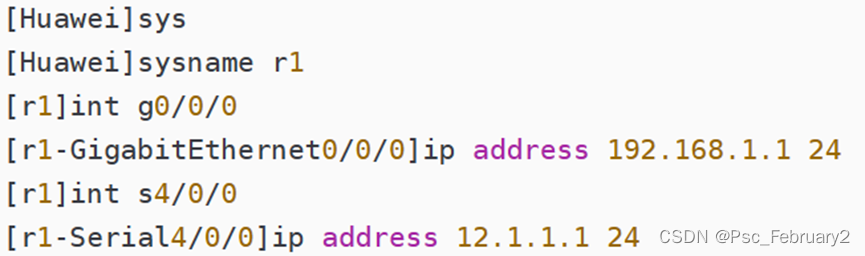

AR1

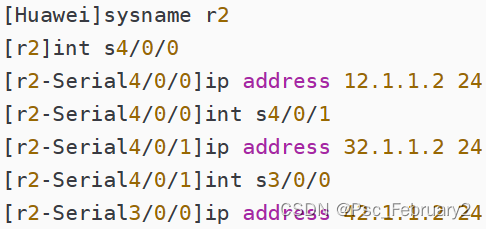

AR2
AR3
AR4
同时各个PC端也都要进行网段划分

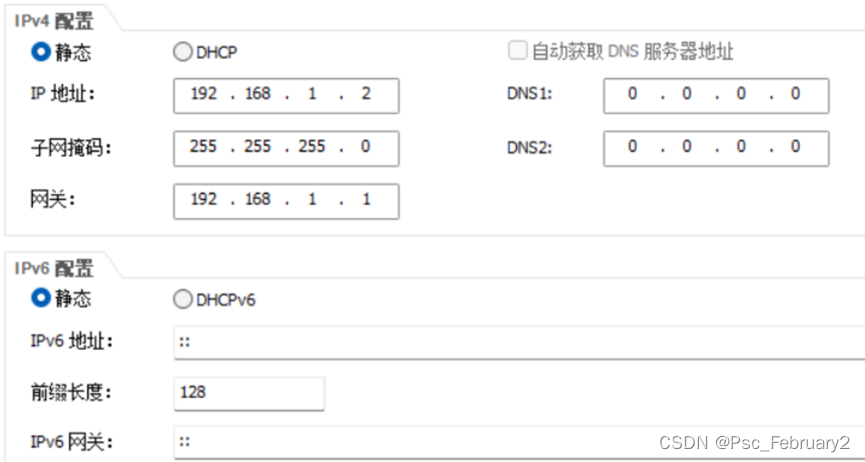

PC1

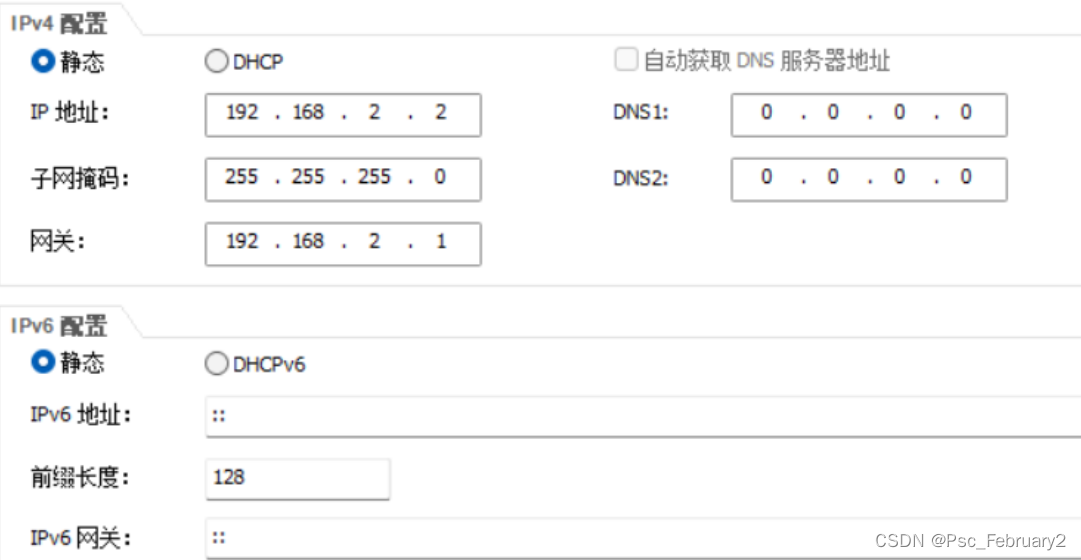

PC2

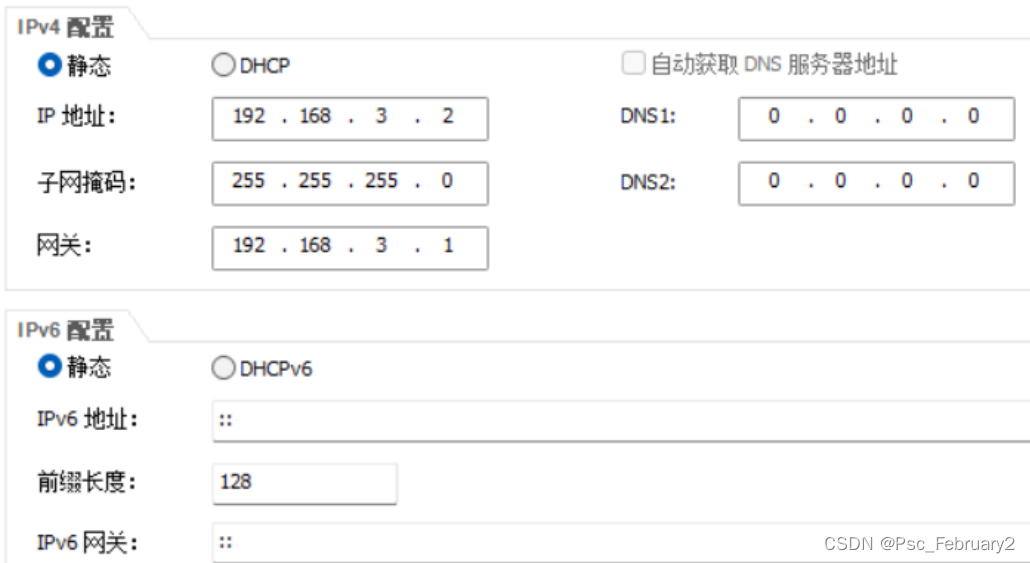

PC3
接下来配置静态路由
AR1
ip route-static 0.0.0.0 0 12.1.1.2
AR2
ip route-static 0.0.0.0 0 32.1.1.2
AR3
ip route-static 0.0.0.0 0 42.1.1.2
HDLC封装
AR1
int s4/0/0
link-protocol hdlc
AR2
int s4/0/0
link-protocol hdlc
PPP封装
AR2/3
主认证方
aaa
local-user jzl privilege level 15 password cipher 123456
Info: Add a new user.
local-user dym service-type ppp
被认证方
int s4/0/0
ppp pap local-user jzl password cipher 123456
AR2/4
主认证方
aaa
local-user aa privilege level 15 password cipher 12345
Info: Add a new user.
local-user aa service-type ppp
int s3/0/0
ppp authentication-mode chap
被认证方
ppp chap password cipher 12345
ppp chap user aa
NAT设置
AR1
acl 2000
rule permit source 192.168.1.0 0.0.0.255
q
int s4/0/0
nat outbound 2000
AR4
acl 2000
rule permit source 192.168.3.0 0.0.0.255
int s4/0/0
nat outbound 2000

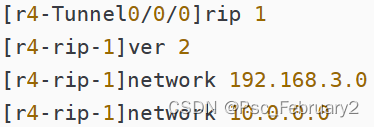

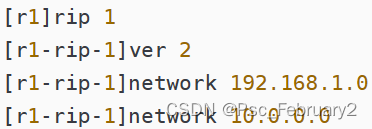

RIP
AR1

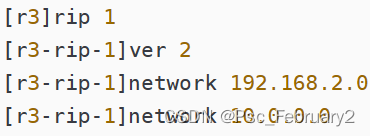

AR3
AR4
MARE

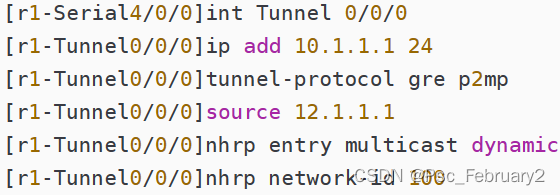

AR1

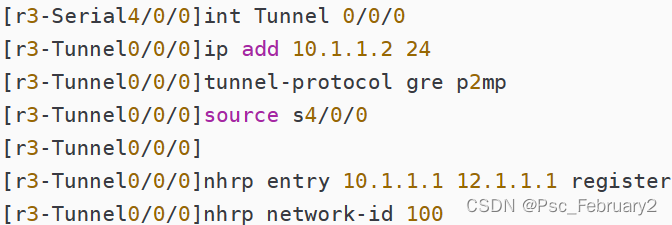

AR3

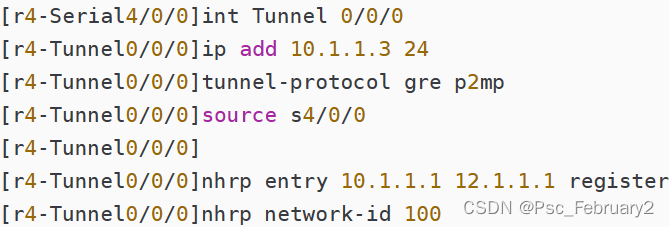

AR4
最后一步Ping的通的话，实验成功
