电气特征分析（ESA）技术是什么及有何应用场景

在现代工业领域，电机扮演着不可或缺的角色，驱动着生产设备的正常运行。然而，电机的故障可能会导致生产中断、计划外停机以及高昂的经济损失。为了保障生产的连续性和效率，预测性维护变得至关重要。在这个背景下，电气特征分析（ESA）技术崭露头角，成为实现高效维护和故障预测的关键工具。

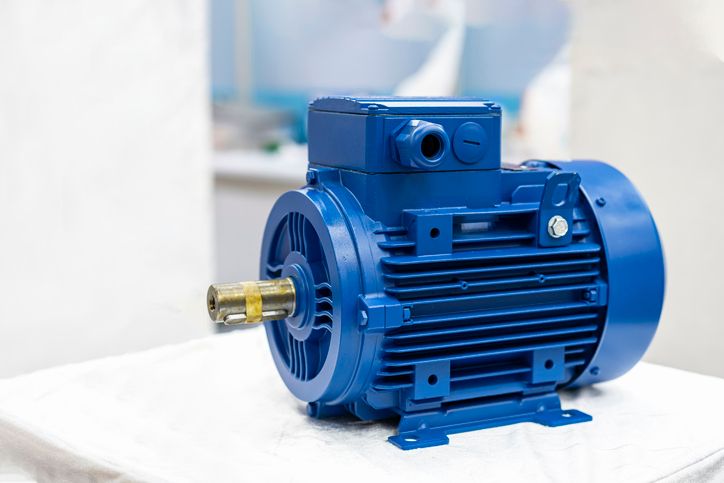

图.电机（iStock）

一、ESA技术的原理与工作机制

ESA技术是一种通过通电测试方法来监测电动机系统健康状况的先进技术。它涵盖了电机电压特征分析（MVSA）和电机电流特征分析（MCSA），通过采集电压和电流波形数据，进行频谱分析，以识别与电源、控制电路、电机本身或驱动负载相关的故障。

ESA系统的工作过程需要基本的电机信息，如电压、运行速度、满负荷电流和功率等。此外，一些可选信息，如转子杆和定子槽数、轴承号以及被动负载部件的信息，也可用于获得更精确的分析结果。快速傅里叶变换（FFT）是ESA技术中的关键步骤，将电压和电流波形转换为频谱显示，用于检测故障频率成分。ESA技术能够同时对电流和电压进行FFT分析，使得从不同来源的故障更易于辨别。

二、ESA技术的应用场景

ESA技术在工业领域的应用场景日益扩大，其优势在于能够实现预测性维护，降低维修成本，提高设备运行效率。以下是ESA技术的主要应用场景：

1.电机系统监测：ESA技术可广泛应用于各种类型的电动机，包括交流异步电动机、变频驱动电动机、直流电动机、同步电动机和发电机。通过分析电流和电压波形，可以实时监测电机系统的健康状况，识别潜在的故障。

图.电机运行状态监测（PreMaint）

2. 转子健康评估：ESA技术可以识别转子断条、静态和动态偏心、绕组松动等故障，提供关于转子的电气和机械健康状态的信息。

3. 气隙状态分析：通过电流和电压波形的分析，ESA技术可以评估电机气隙的静态和动态偏心状态，帮助检测不平衡和不对中等问题。

4. 绕组评价：ESA技术可评估绕组的阻抗和匝间短路，提供关于绕组健康状况的信息。

5. 电机效率分析：ESA技术可以计算电机的功率输出、功率因数和效率，帮助优化电机的运行效率。

6. 被驱动机械分析：ESA技术还可对被驱动设备和动态负荷进行分析，帮助检测轴承故障等问题。

7. 能效分析： ESA技术通过采集电压和电流数据，计算有用功率、无用功率和视在功率的趋势，为企业节能降耗提供科学数据。

电气特征分析（ESA）技术在工业领域具有广泛的应用前景。它通过采集和分析电压和电流波形数据，实现了对电机系统健康状况的实时监测和预测性维护，为企业提供了提高生产效率、降低维护成本的重要工具
