QT5开发及实例学习之十八显示Qt5 SVG格式图片

本文链接：https://blog.youkuaiyun.com/PoroKing/article/details/122086845

SVG 的英文全称是 Scalable Vector Graphics，即可缩放的矢量图形。它是由万维网络联盟 ( World Wide Web Consortium, W3C ) 在 2000 年 8 月制定的一种新的二维矢量图形格式，也是规范中的网格矢量图形标准，是一个开放的图形标准。
SVG 格式的特点如下：
（1）基于 XML。
（2）采用文本来描述对象。
（3）具有交互性和动态性。
（4）完全支持 DOM。
SVG 相对于 GIF、JPEG 格式的优势是，SVG 是一种矢量图形格式，比 GIF、JPEG 等栅格格式具有众多优势，如文件小，对于网络而言，下载速度快；可任意缩放而不会破坏图像的清晰度和细节；图像中的文字独立于图像，文字保留可编辑和可搜寻的状态，也没有字体限制，用户系统即使没有安装某一种字体，也可以看到与制作时完全相同的画面等。正是基于其格式的各种优点及开放性，SVG 得到了众多组织和知名厂商的支持与认可，因此能够迅速地开发和推广应用。
Qt 为 SVG 格式图片的显示与生成提供了专门的 QtSvg 模块，此模块中包含了与 SVG 图片相关的所有类，主要有 QSvgWidget、QSvgRender 和 QGraphicsSvgItem。

通过利用 QSvgWidget 类和 QSvgRender 类实现一个 SVG 图片浏览器，显示以 " .svg " 结尾的文件以介绍 SVG 格式图片显示的方法。

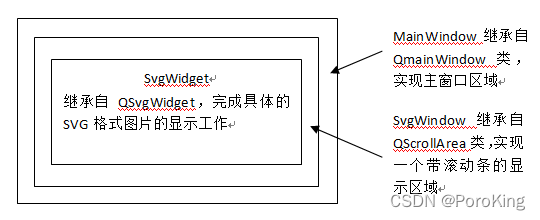

绘图工具框架：
在这里插入图片描述
（1）SvgWidget 类继承自 QSvgWidget 类，主要显示 SVG 图片。
SvgWidget 构造函数获得本窗体的 QSvgRenderer 对象；具体代码如下：

SvgWidget::SvgWidget(QWidget *parent):QSvgWidget(parent)
{
    render = renderer();
}

（2）鼠标滚轮的响应事件，使 SVG 图片能够通过鼠标滚轮的滚动进行缩放；具体代码如下：

void SvgWidget::wheelEvent(QWheelEvent *e)
{
    const double diff = 0.1;            //(a)
    QSize size = render->defaultSize(); //(b)
    int width = size.width();
    int height = size.height();
    if(e->delta() > 0)                  //(c)
    {
        //对图片的长、宽值进行处理，放大一定的比例
        width = int(this->width() + this->width()*diff);
        height = int(this->height() + this->height()*diff);
    }
    else
    {
        //对图片的长、宽值进行处理，缩小一定的比例
        width = int(this->width() - this->width()*diff);
        height = int(this->height() - this->height()*diff);
    }
    resize(width, height);              //利用新的长、宽值对图片进行resize()操作
}

（a）diff 的值表示每次滚轮滚动一定的值，图片大小改变的比例。
（b）该行及下面两行代码用于获取图片显示区的尺寸，以便进行下一步的缩放操作。
（c）利用 QWheelEvent 的 delta() 函数获得滚轮滚动的距离值，通过此值来判断滚轮滚动的方向。若 delta() 值大于零，则表示滚轮向前（远离用户的方向）滚动；若小于零，则表示向后（靠近用户的方向）滚动。
鼠标滚动事件，滚轮没滚动 1° 相当于移动 8° ，而常见的滚轮鼠标拨动一下滚动的角度为 15°，因此滚轮拨动一下相当于移动了 120(=15*8)°。

（3）SvgWindow 类继承自 QScrollArea 类，是一个带滚动条的显示区域。在 SvgWindow 类实现中包含 SvgWidget 类的头文件。SvgWindow 类使图片在放大到超过主窗口大小时，能够通过拖拽滚动条的方式进行查看。
SvgWindow 类的构造函数，构造 SvgWidget 对象，并调用 QScrollArea 类的 setWidget() 函数设置滚动区域的窗体，使 svgWidget 成为 SvgWindow 的子窗口。
具体代码如下：

SvgWindow::SvgWindow(QWidget *parent):QScrollArea(parent)
{
    svgWidget = new SvgWidget();
    setWidget(svgWidget);
}

（4）当主窗口中对文件进行了选择或修改时，将调用 setFile() 函数设置新的文件，具体代码如下：

void SvgWindow::setFile(QString fileName)
{
    svgWidget->load(fileName);                  //(a)
    QSvgRenderer *render = svgWidget->renderer();
    svgWidget->resize(render->defaultSize());   //(b)
}

（a）将新的 SVG 文件加载到 svgWidget 中进行显示。
（b）使 svgWidget 窗体按 SVG 图片的默认尺寸进行显示。

（5）当鼠标键被按下时，对 mousePressPos 和 scrollBarValuesOnMousePress 进行初始化，QScrollArea 类的 herizontalScrollBar() 和 verticalScrollBar() 函数可以分别获得 svgWindow 的水平滚动条和垂直滚动条。具体代码如下：

void SvgWindow::mousePressEvent(QMouseEvent *event)
{
    mousePressPos = event->pos();
    scrollBarValuesOnMousePress.rx() = horizontalScrollBar()->value();
    scrollBarValuesOnMousePress.ry() = verticalScrollBar()->value();
    event->accept();
}

（6）当鼠标键被按下并拖拽鼠标时触发 mouseMoveEvent() 函数，通过滚动条的位置设置实现图片拖拽的效果，具体代码如下：

void SvgWindow::mouseMoveEvent(QMouseEvent *event)
{
    horizontalScrollBar()->setValue(scrollBarValuesOnMousePress.x() - event->pos().x() + mousePressPos.x());//设置水平滚动条新位置
    verticalScrollBar()->setValue(scrollBarValuesOnMousePress.y() - event->pos().y() + mousePressPos.y());  //设置垂直滚动条新位置
    horizontalScrollBar()->update();
    verticalScrollBar()->update();
    event->accept();
}

（7）主窗口 MainWindow 继承自 QMainWindow 类，包含一个菜单栏，其中有一个“文件”菜单条，包含一个“打开”菜单项。
在 MainWindow 构造函数中，创建一个 SvgWindow 对象作为主窗口的中央窗体。具体代码如下：

MainWindow::MainWindow(QWidget *parent)
    : QMainWindow(parent)
{
    setWindowTitle(QObject::tr("SVG Viewer"));
    createMenu();
    svgWindow = new SvgWindow();
    setCentralWidget(svgWindow);
}

（8）创建菜单栏，具体代码如下：

void MainWindow::createMenu()
{
    QMenu *fileMenu = menuBar()->addMenu(QObject::tr("文件"));
    QAction *openAct = new QAction(QObject::tr("打开"), this);
    connect(openAct, SIGNAL(triggered()), this, SLOT(slotOpenFile()));
    fileMenu->addAction(openAct);
}

（9）通过标准文件对话框选择 SVG 文件，并调用 SvgWindow 的 setFile() 函数将选择的文件名传递给 svgWindow 进行显示，具体代码如下：

void MainWindow::slotOpenFile()
{
    QString name = QFileDialog::getOpenFileName(this, "打开", "/", "svg files(*.svg)");
    svgWindow->setFile(name);
}

补充、Qt 5 SVG 格式图片显示：概念解析

XML

Qt 的 XML 模块支持两种 XML 解析方法：DOM 和 SAX。
其中，DOM 方法将 XML 文件表示为一棵树，以便随机访问其中的节点，但消耗内存相对多一些。而 SAX 是一种事件驱动的 XML API，其速度快，但不便于随机访问任意节点。因此，通常根据实际应用选择合适的解析方法。
这里只介绍 DOM 的使用方法。
文档对象模型 (Document Object Model, DOM) 是 W3C 开发的独立于平台和语言的接口，它可以使程序和脚本动态地存取和更新 XML 文档的内容、结构和风格。
DOM 在内存中将 XML 文件表示为一棵树，用户通过 API 可以随意地访问树的任意节点内容。在 Qt 中，XML 文档自身用 QDomDocument 表示，所有的节点类都从 QDomNode 继承。
SVG 文件是利用 XML 表示的矢量图形文件，每种图形都用 XML 标签表示。
例如，在 SVG 中画折线的标签如下：

	<polyline fill="none"  stroke="#888888"  stroke-width="2"  points="100, 200, 100, 100"/>

polyline：表示绘制折线。
fill：表示填充。
stroke：表示画笔颜色。
stroke-width：表示画笔宽度。
points：表示折线的点。
