了解远心镜头和fa镜头差异

在工业自动化与精密测量领域，镜头作为机器视觉系统的"眼睛"，其性能直接决定了成像质量与测量精度。远心镜头和FA镜头是两类应用广泛但特性迥异的光学组件。本文将系统解析两者的设计原理、光学特性差异及典型应用场景，为工程师的镜头选型提供专业参考。

一、核心定义与光学原理

1. 远心镜头

远心镜头是为纠正传统镜头视差问题而特殊设计的光学系统，其核心特征是通过平行光入射实现"正交投影"。根据光路设计不同，远心镜头可分为三类：

（1）物方远心镜头：

孔径光阑位于像方焦平面，确保主光线平行于光轴进入物方空间，消除物距变化导致的放大率误差。

（2）像方远心镜头：

孔径光阑位于物方焦平面，使出射主光线平行于光轴进入像方空间，减少像面位置敏感度。

（3）双远心镜头：

同时具备物方和像方远心特性，在半导体检测和精密测量等高精度领域应用广泛。

远心镜头的关键光学特性表现为：在特定物距范围内，图像放大倍率不随物距变化而变化，且具有超低畸变(通常<0.1%)和大景深特性。这种特性源于其独特的光学结构设计——镜头口径必须大于或等于被测物体尺寸，这也是远心镜头成本较高的主要原因。

2.FA镜头

FA镜头即固定光圈镜头，属于传统工业镜头的一种简化设计。其光学特性表现为：

• 可变放大率：成像放大倍率随物距变化而改变，遵循标准透镜公式
• 光圈固定：相比可变光圈镜头，FA镜头采用固定光圈设计，结构更简单可靠
• 渐晕效应明显：像场边缘照度通常比中心低30%-50%，边缘分辨率也显著下降

FA镜头的成像光线具有一定夹角，这导致两个主要局限：一是存在透视误差，物体厚度会导致成像变形；二是景深相对较小，当被测物在纵深方向超出景深范围时，成像清晰度急剧下降。不过由于其结构简单、成本低廉，在一般工业检测中仍有广泛应用。

二、性能参数对比分析

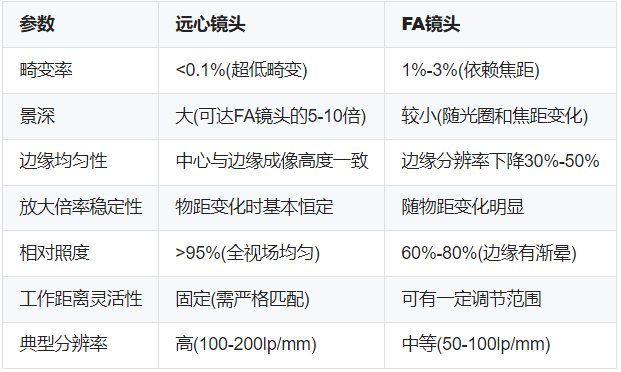

1. 光学特性差异

2. 成本与工程考量

远心镜头由于需要大尺寸光学元件和复杂镜组设计，价格通常是同级别FA镜头的5-20倍。以标准25mm视场镜头为例，入门级FA镜头价格约200-500美元，而同级远心镜头则需2000-10000美元。此外，远心镜头对安装精度要求极高，机械结构需要特殊设计以匹配其大尺寸前组镜片。

FA镜头在成本敏感型应用中优势明显，其小型化设计也便于集成到紧凑设备中。多数FA镜头支持C/CS接口标准，可直接替换使用，维护成本低。然而，其性能局限也显而易见：在测量应用中，FA镜头因透视误差导致的测量不确定度可能达到0.5%-2%，而远心镜头通常可控制在0.1%以内。

三、典型应用场景解析

1.远心镜头的核心应用领域

（1）高精度尺寸测量

在手机零部件(摄像头模组、玻璃盖板、指纹识别器件)检测中，工件微米级的高度差会导致普通镜头产生显著测量误差。远心镜头凭借倍率稳定性，可将测量重复性控制在±1μm以内。典型案例如：

• 半导体引线框架尺寸测量
• 精密齿轮模数检测
• 医用支架直径测量

（2）三维物体表面检测

 当检测对象具有显著厚度或复杂轮廓时，远心镜头能提供一致的成像倍率。例如PCB板通孔检测中，孔壁上下边缘的成像尺寸保持一致，避免传统镜头的"锥形失真"现象。

（3）智能装备定位引导

 在机器人高精度装配(如手表机芯组装)中，远心镜头可确保零件位置检测不受Z轴波动影响。汽车制造中的发动机缸体检测也依赖远心技术，解决深孔结构的多平面同步成像问题。

（4）特殊材料检测

透明/反光材料(玻璃、晶圆)的缺陷检测需要配合远心照明系统，远心镜头能有效抑制杂散光干扰。在光伏产业中，硅片裂纹检测的误判率因使用远心光学系统而降低80%以上。

2.FA镜头的适用场景

（1）常规外观检测

电子产品外壳的划痕检测、标签印刷质量检查等二维检测任务，FA镜头凭借性价比优势成为首选。其适用特征包括：

• 被测物为平面或近似平面
• 允许0.5%-1%的尺寸测量误差
• 光照条件可控且均匀

（2）动态目标识别

物流分拣线上的包裹识别、食品行业的快速分选等场景，FA镜头因对工作距离不敏感而更具适应性。配合全局快门相机，可实现每分钟300件以上的高速检测。

（3）空间受限场合

FA镜头体积通常仅为同规格远心镜头的1/3-1/5，在医疗内窥镜、无人机视觉等空间受限场景中具有不可替代性。例如胶囊内镜使用的微型镜头均为FA设计。

（4）成本敏感型项目

学生实验设备、入门级检测仪器等预算有限的项目，FA镜头能以1/5-1/10的成本实现基础视觉功能。许多教学用机器视觉套件均采用FA镜头设计。
