对figure环境参数的设置，由于跟表格一样，因此都写在了这里，请参考：LaTeX语法、工具及模板大全（持续更新ing…）

需要注意的是LaTeX不支持webp和svg（Windows矢量图）格式，如果要用矢量图的话建议用PDF或者emf。
我一般下载webp格式后，都通过打印成PDF的方式来强行让它可以塞进LaTeX……

1. 行间：单图

\usepackage{graphicx}

...

\begin{figure}[bhp]
  \centering
  \includegraphics[width=\columnwidth]{figures/f.pdf}
  \caption{Name of the Picture}
  \label{fig:fig1}
\end{figure}

对于双栏模版，默认在单栏。如果要跨双栏需要用\begin{figure*} \end{figure*}
columnwidth可以根据需求改为textwidth或linewidth

2. 行间：横向排布多张图

\usepackage{graphicx}
\usepackage{subcaption}

...

\begin{figure}[!ht]
    \centering
    \begin{subfigure}[b]{0.4\textwidth}
        \centering
        \includegraphics[width = \textwidth]{pics/p1.jpg}
        \caption{图1标题}
    \end{subfigure}
    \begin{subfigure}[b]{0.4\textwidth}
        \centering
        \includegraphics[width = \textwidth]{pics/p2.jpeg}
        \caption{图2标题}
    \end{subfigure}
    \begin{subfigure}[b]{0.4\textwidth}
        \centering
        \includegraphics[width = \textwidth]{pics/p3.jpeg}
        \caption{图3标题}
    \end{subfigure}
    \caption{全图标题}
\end{figure}

大概效果是根据subfigure的宽度，如果加起来超过\textwidth就会放到第二行。如本示例中0.4-0.4-0.4就会导致第三张图在第二行。如果是0.3-0.3-0.3就会让三张图挤在一行。

3. emoji：LuaLaTeX：设置emoji字体即可

看起来这个方法应该是3-5里面最明确的方法了。

示例代码：

\documentclass{ctexart}
\usepackage{fontspec}
\newfontface\EmojiFont{Twemoji Mozilla}[Renderer=HarfBuzz]
\begin{document}
微笑与狼:  {\EmojiFont 😀🐺}. \par
葡萄与微笑: {\EmojiFont 🍇☺️}. \par
飞机与邮件: {\EmojiFont ✈️✉️}.
\end{document}

渲染效果：
在这里插入图片描述

emoji是可以直接复制的，有一些专门可用来复制emoji的网站可以参考：
Emoji表情大全可复制 - Emoji8

4. emoji包

宏包官网：https://ctan.org/pkg/emoji

只支持LuaLaTeX

示例代码：

\documentclass{ctexart}
\usepackage{amsmath,emoji}
\setemojifont{Twemoji Mozilla}
\begin{document}
\emoji{eyeglasses} \emoji{nerd-face} \emoji{+1}

$
  \displaystyle
    \int_{\partial\text{\emoji{hourglass}}} \text{\emoji{frog}}
  = \int_\text{\emoji{hourglass}} \mathrm{d}\text{\emoji{frog}}
$

也可以显示中文
\end{document}

渲染效果：
在这里插入图片描述

支持的emoji可以参考官方文档：http://mirrors.ctan.org/macros/luatex/latex/emoji/emoji-doc.pdf

5. emoji：emotion包

emotion包不是默认下载的包，可以参考这篇文章中的方法（本包就是这篇文章中用的示例）来下载：TeXLive中如何下载没有的包

示例代码：

\documentclass{ctexart}
\usepackage{fontspec}
\usepackage{emotion}
\emotionsetup{Twemoji Mozilla}
\begin{document}
\emotion{☘}
\emotion{✉️}
\end{document}

也是必须要用LuaLaTeX编译。
渲染效果：
在这里插入图片描述

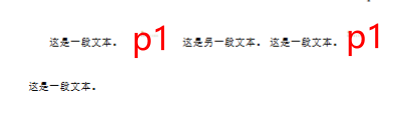

6. 行内：单图

\documentclass{ctexart}
\usepackage{graphicx}

\begin{document}

这是一段文本。\hspace{5mm}\includegraphics[width=1cm]{p1.jpg}\hspace{5mm} 这是另一段文本。
\vspace{5mm}
这是一段文本。\includegraphics[width=1cm]{p1.jpg}\vspace{5mm}
这是一段文本。

\end{document}

渲染效果：
在这里插入图片描述
