讲座学习截图——《下一代参数化为核心CAD软件架构》

引出

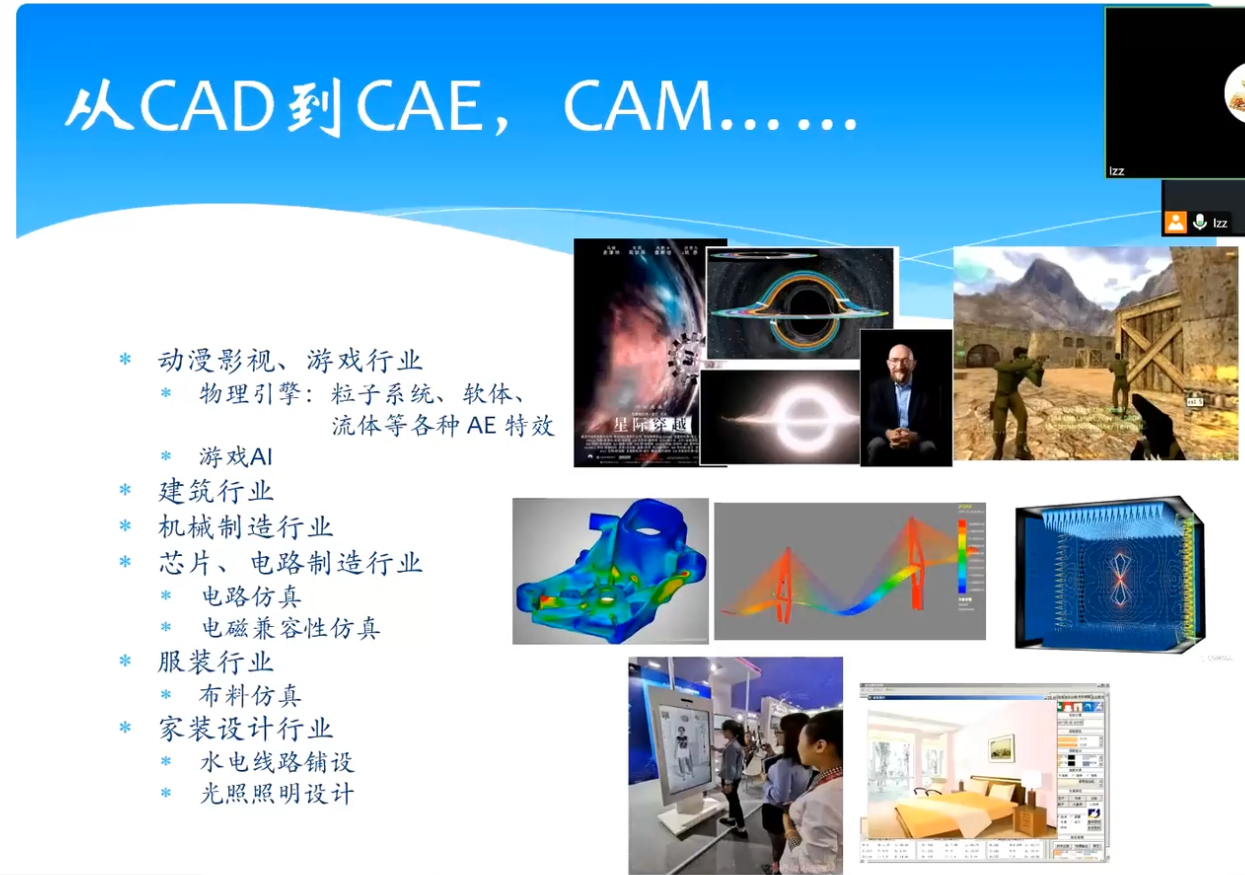

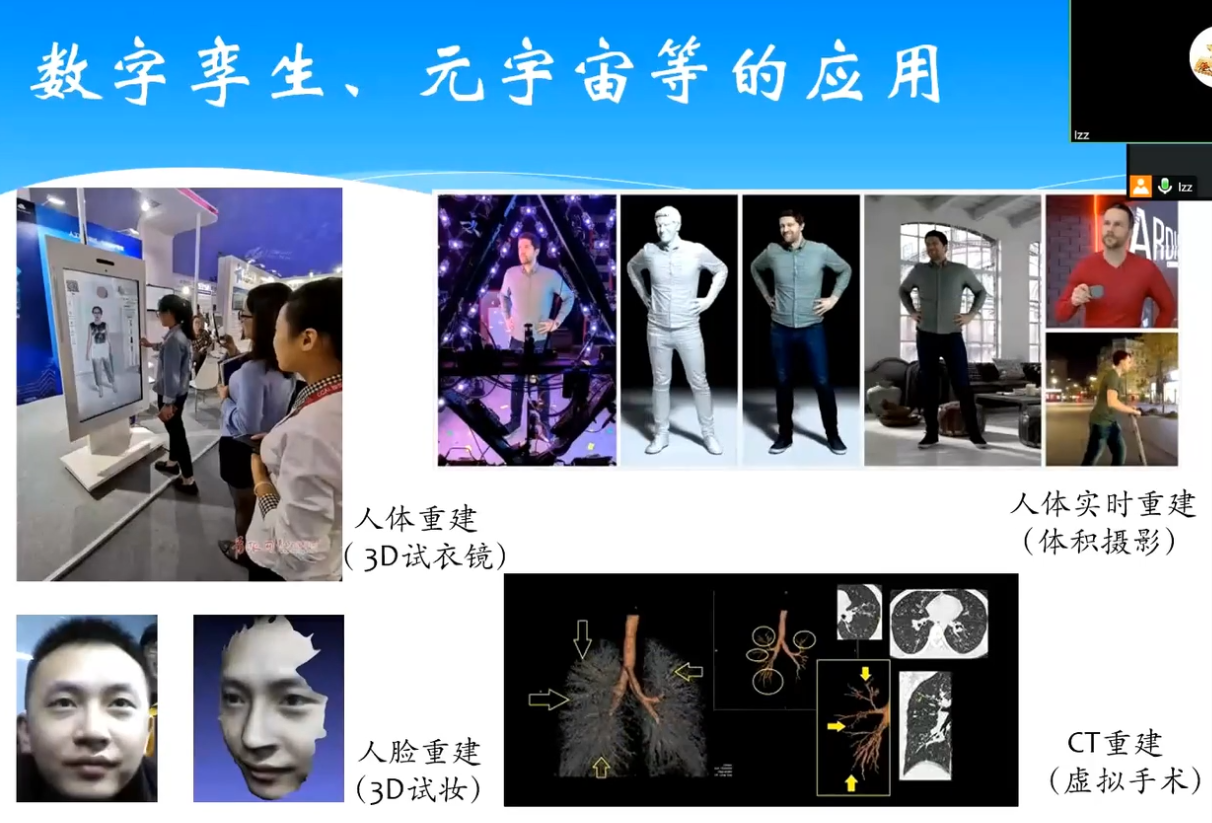

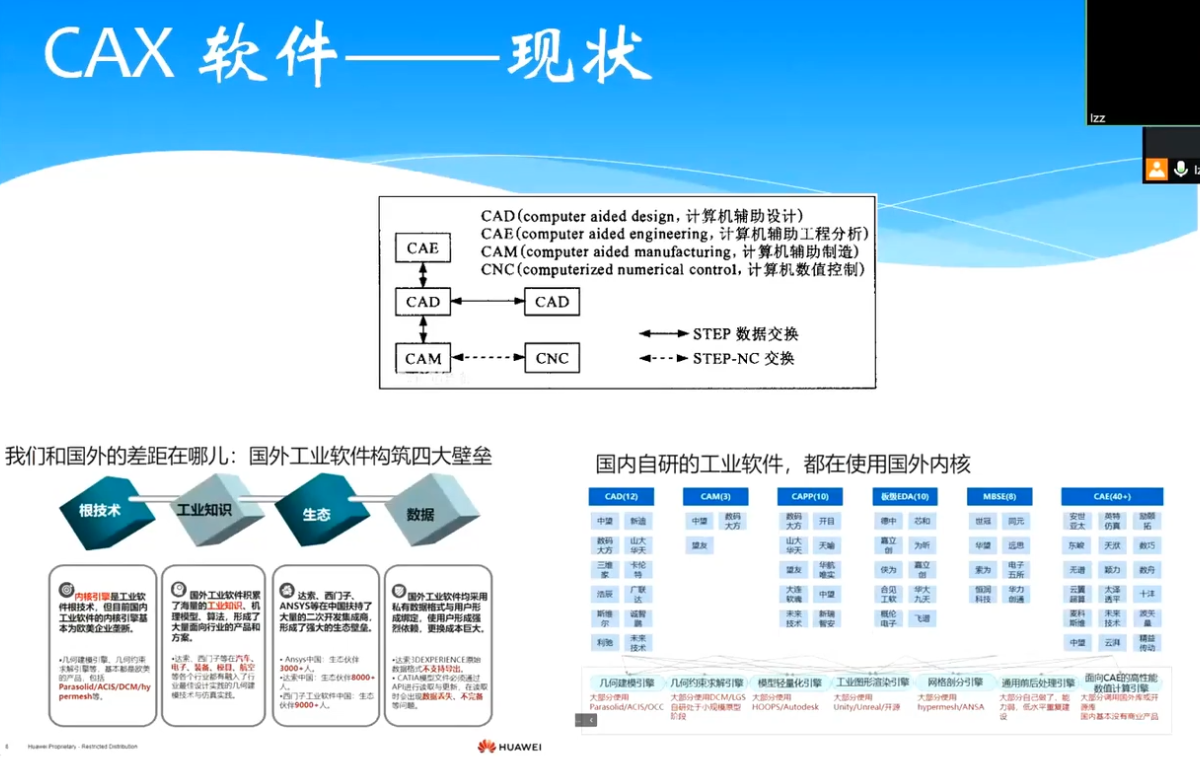

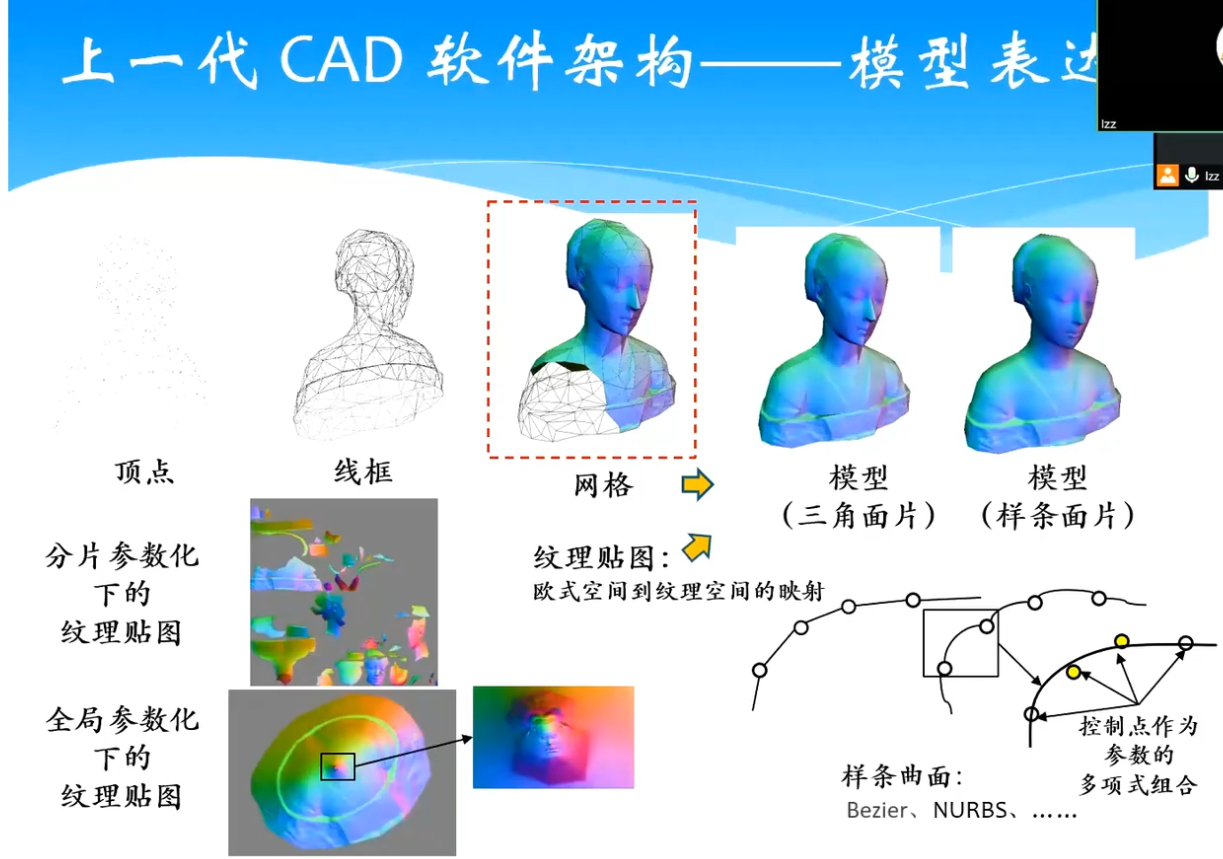

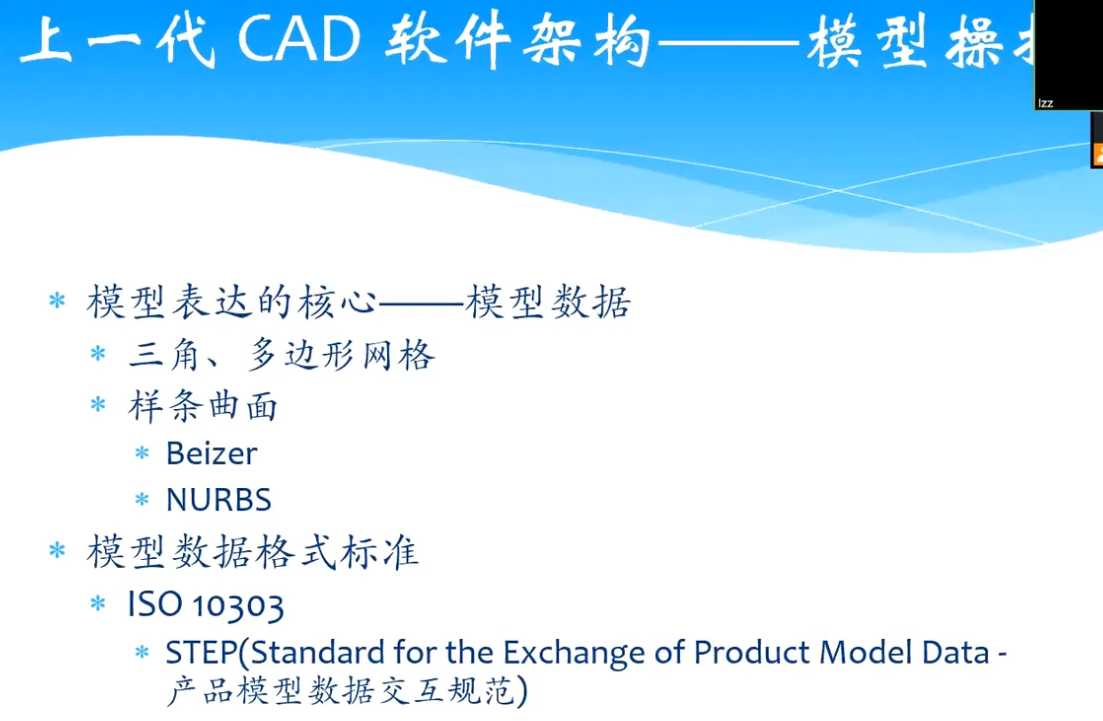

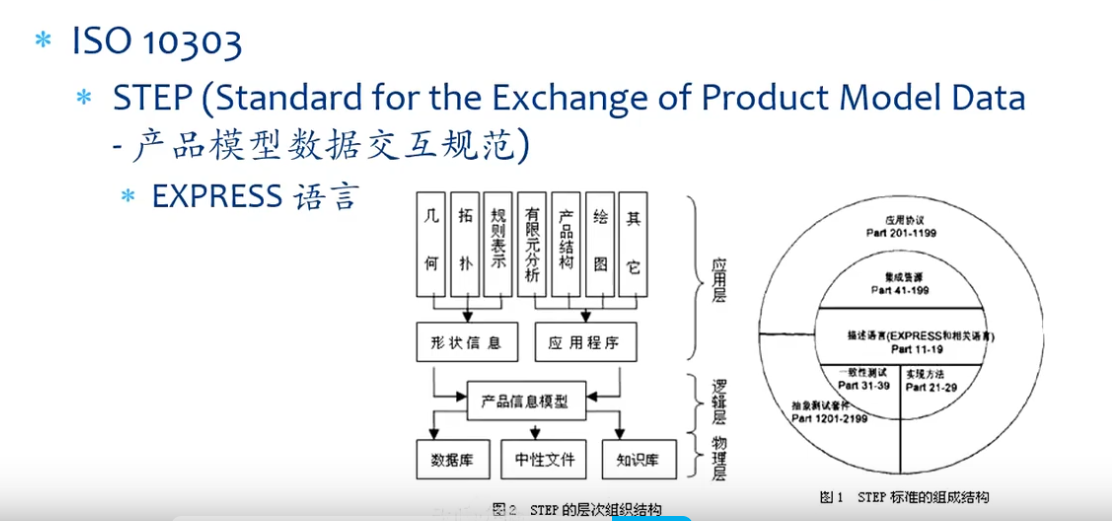

讲座学习截图——《下一代参数化为核心CAD软件架构》

---

https://www.bilibili.com/video/BV18j411z7mA/?spm_id_from=333.788&vd_source=826d5f626e7c248ff07419b116e3d87c

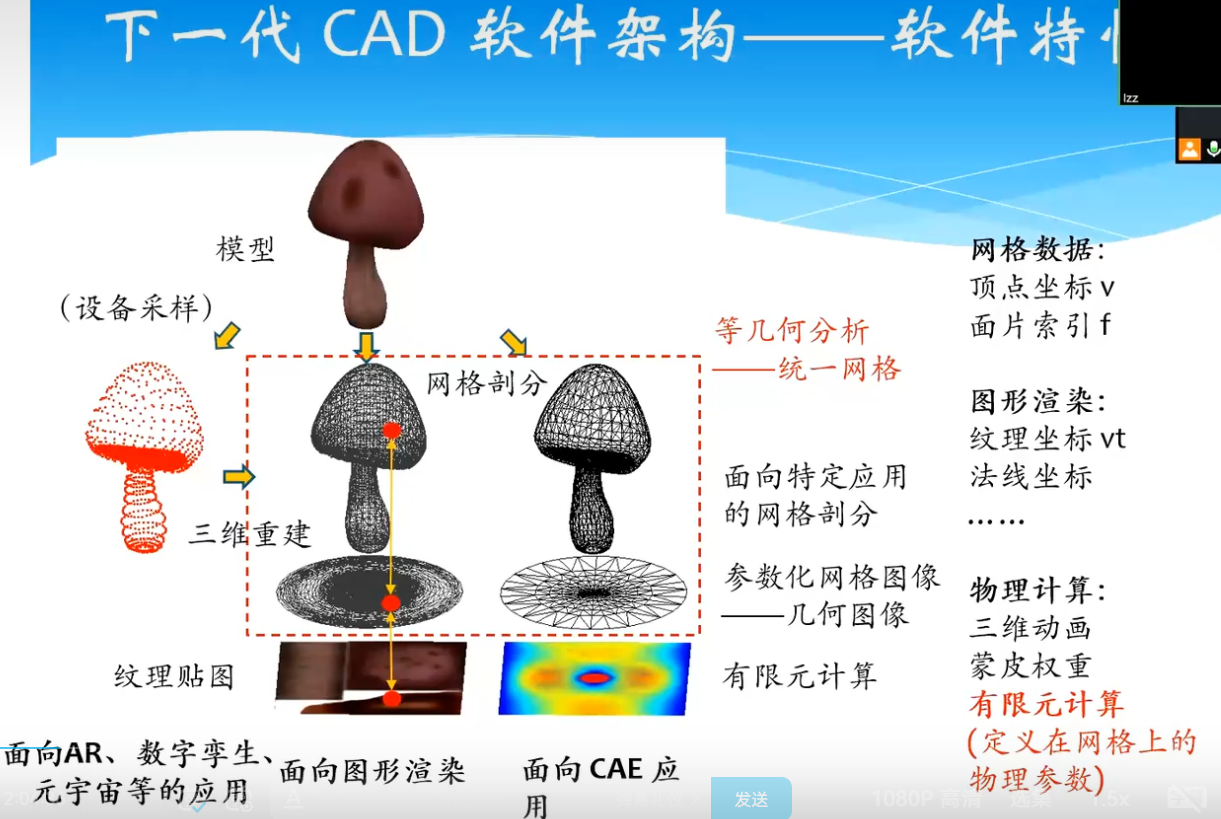

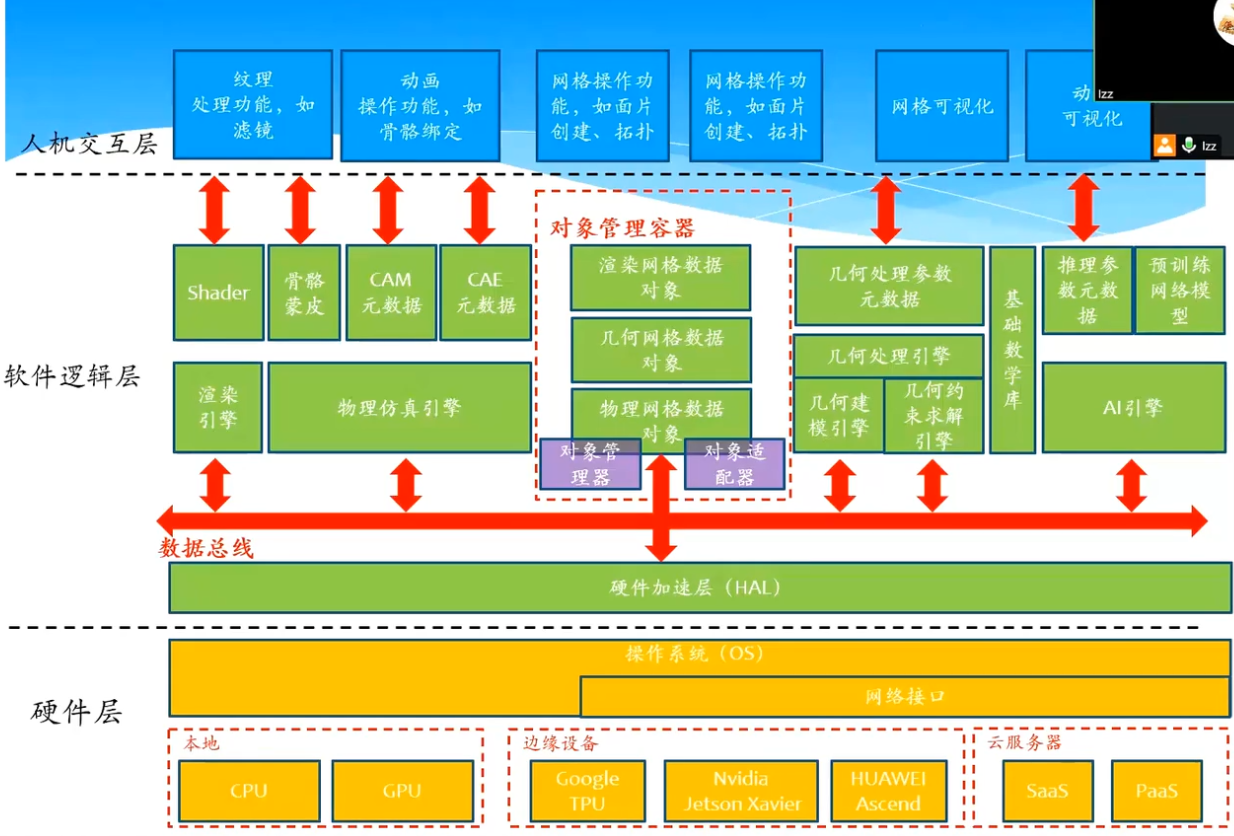

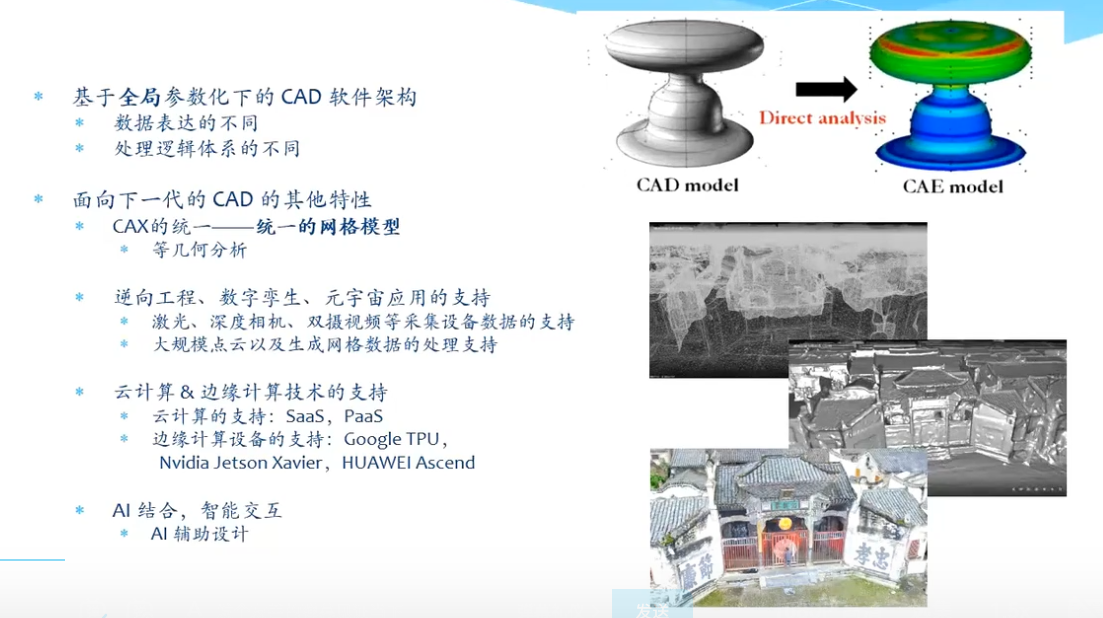

下一代参数化为核心CAD软件架构 李老师

---

总结

讲座学习截图——《下一代参数化为核心CAD软件架构》

---

其他

CAD/CAE/CAM几何引擎-软件概述 郝建兵

CAD/CAE/CAM

CAD

CAE

CAM

几何模型内核

国内用的大多是 Open CASCADE，但是技术比较老了

ACIS 两个老大之一

3D ACIS Modeler | Spatial

Open Cascade

Parasolid 两个老大之一

Autodesk的内核

各种CAD

AC3D

Alibre Design

Archicad

AutoCAD

Autodesk Inventor

AXSTREAM

BricsCAD

CATIA

Cobalt (CAD program）

CorelCAD

Fusion 360

IntelliCAD

IRONCAD

KeyCreator

Landscape Express

MEDUSA

MicroStation

Modelur

Onshape

PTC Creo

Remo 3D

Rhinoceros 3D

Siemens NX

SketchUp

Solid Edge

SpaceClaim

T-FLEX CAD

Vectorworks

BRL-CAD

FreeCAD

乐高模型

LeoCAD

OpenSCAD

QCAD

Salome (software)

Salome (software)

SolveSpace

BricsCAD

TiffinCAD

Tinkercad

---

其他

自定义信号和槽

1.自定义信号

写到signals下
返回void
需要声明，不需要实现
可以有参数，可以重戟

2.自定义槽

返回void
需要声明，也需要实现
可以有参数，可以重载
写到public slot下或者public或者全局函数

3.建立连接

// 老师饿了，学生请吃饭
connect(te,&Teacher::hungry,st,&Student::treat);

4.进行触发

自定义信号重载

当自定义信号和槽出现重载
8.1 需要利用还数指针明确指向函数的地址·
8.2void(Teacher::tsignal )QString )=&Teacher::hungry;
8.3 QString转成char *
8.3.1.ToUtf80转为QByteArray
8.3.2.Data0转为Char *
8.4信号可以连接信号
8.5断开信号disconnect

带参数的

    void (Teacher::*teacherSignal)(QString) = &Teacher::hungry;
    void (Student::*StudentSlot)(QString) = &Student::treat;

void Student::treat(QString foodName){
    // QString -> char * 先转成QByteArray(.toUtf8())  再转成Char* ()
    qDebug() << "请老师吃。。。" << foodName.toUtf8().data();
}

按钮触发

    // 用一个按钮调用下课
    QPushButton *btn = new QPushButton("下课了",this);

    // 重置窗口daxiao
    this->resize(600,400);

    connect(btn,&QPushButton::clicked,this,&Widget::classIsOver);

信号触发信号

    // 无参的信号和槽连接
    void (Teacher::*teacherSignal2)(void) = &Teacher::hungry;
    void (Student::*StudentSlot2)(void) = &Student::treat;
    connect(te,teacherSignal2,st,StudentSlot2);

    // 信号连接信号
    connect(btn,&QPushButton::clicked,te,teacherSignal2);

断开信号disconnect

拓展

1、信号是可以连接信号
2、一个信号可以连接多个槽函数
3、多个信号可以连接同一个糟函数
4、信号和槽函数的参数必须类型一一对应
5、信号和槽的参数个数是不是要一致？信号的参数个数可以多余槽函数的参数个数

connect(信号的发送者，发送的信号signal信号)，信号接受者，槽函数SLOT)
优点：参数直观
缺点：编译器不会检测爸数类型：

lambda表达式

    [=](){
        btn->setText("aaa");
    }();

返回值

    int ret = []()->int{return 1000;}();
    qDebug() << "ret = " << ret;

mutable修饰

    QPushButton *myBtn1 = new QPushButton(this);
    QPushButton *myBtn2 = new QPushButton(this);
    myBtn1->move(100,100);
    int m = 10;
    connect(myBtn1,&QPushButton::clicked,this,
            [m]()mutable {m=100+10;qDebug()<< m;});
    connect(myBtn2,&QPushButton::clicked,this,
            [=](){qDebug()<<m;});
    qDebug() << m;

案例

    QPushButton * btnClose = new QPushButton;
    btnClose->setText("close");
    btnClose->move(100,0);
    btnClose->setParent(this);
    connect(btnClose,&QPushButton::clicked,this,
            [=](){
        btnClose->setText("关闭");
        emit te->hungry("娃哈哈");
//        this->close();
    });
