本文介绍了如何利用PlantUML在Sublime环境下创建NB-IoT网络的组件图、接口图和位置图。通过逐步添加组件、接口和位置信息，展示网络架构。尽管视觉效果不如Visio，但PlantUML的代码特性便于与其他开发工具集成，实现自动化文档维护，提升开发效率。
1. 准备
基于Sublime的PlantUML开发环境搭好后，准备小试一下。
- 安装Sublime
- 安装PlantUML插件
- 安装Graphviz组件
参考这里

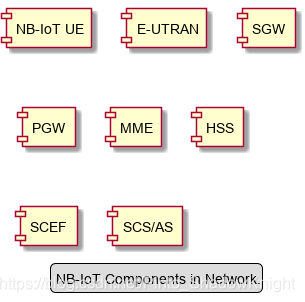

2. 组件图
- 代码
@startuml [NB-IoT UE] as UE [E-UTRAN] as eNodeB [SGW] [PGW] [MME] [HSS] [SCEF] [SCS/AS] @enduml - UML图

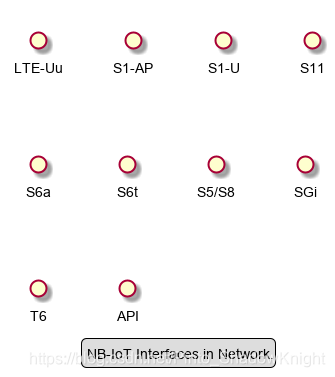

3. 接口图
- 代码
@startuml () "LTE-Uu" as Uu () "S1-AP" as S1AP () "S1-U" as S1U () "S11" () "S6a" () "S6t" () "S5/S8" as S5S8 () "SGi" () "T6" () "API" @enduml - UML图
4. 组件+接口图
- 代码
@startuml 'Components [NB-IoT UE] as UE [E-UTRAN] as eNodeB [MME] [SGW] [PGW] [HSS]
