上节回顾：上一讲介绍了C语言网络编程中的字节序问题（如htonl/ntohl），强调了多字节字段必须转换为网络字节序以确保跨平台兼容。本讲进入 Day 77：网络通信中的结构体封包与对齐问题，这是服务端和嵌入式开发中经常引发“协议失效”或“数据紊乱”的关键陷阱。

1. 主题原理与细节逐步讲解

1.1 结构体直接封包的常见做法

在C语言网络编程中，开发者常将结构体（如消息头、数据包）直接通过send/write发送，或用recv/read接收并解析：

typedef struct {
    uint32_t id;
    uint16_t type;
    uint8_t flag;
    char name[8];
} Packet;

Packet p = { ... };
send(sockfd, &p, sizeof(Packet), 0);

1.2 结构体封包的隐患：对齐与填充

结构体对齐：C编译器为提升访问效率，可能在结构体内部插入填充字节（padding）。
不同平台、编译器、编译参数下填充方式可能不同。比如上例可能在type和flag之间插入1字节填充，使flag对齐到2字节边界。
结果：直接发送结构体内存，数据包中可能包含“无用”填充字节，导致通信双方解析不一致。

1.3 协议与平台兼容性问题

结构体的实际内存布局并不等同于协议定义的数据包格式。
例如，一端用gcc，另一端用MSVC，结构体字节布局可能完全不同，导致互通失败。

2. 相关C语言典型陷阱/缺陷说明及成因剖析

2.1 直接memcpy结构体到网络的错误

开发者假定sizeof(Packet)就是消息长度，直接发送：

send(sockfd, &p, sizeof(Packet), 0);

但实际发送内容可能为（举例）：

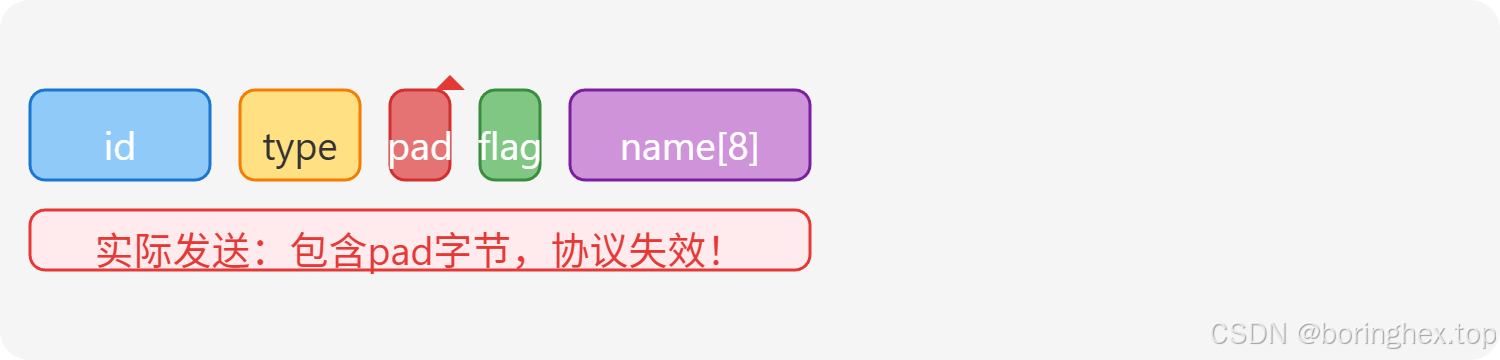

[id(4)][type(2)][padding(1)][flag(1)][name(8)]，总长16字节。

而协议期望：
[id(4)][type(2)][flag(1)][name(8)]，总长15字节。

2.2 结构体字段未做字节序转换

即使结构体无填充，若未将多字节字段（如uint32_t id）转换为网络字节序，也会导致跨平台解析错乱。

2.3 结构体版本升级引发协议不兼容

新增字段或调整顺序，若未明确协议版本、对齐规范，老客户端和新服务端无法互通。

3. 规避方法与最佳设计实践

3.1 严禁直接发送结构体内存

不要用send(sockfd, &p, sizeof(Packet), 0)，必须显式序列化每个字段。

3.2 明确协议格式，逐字段封包/解包

按协议顺序，将每个字段逐一拷贝到缓冲区，必要时字节序转换。

3.3 结构体内存布局需协议对齐

可用#pragma pack(1)或__attribute__((packed))消除填充，但这不是跨平台保证，且会影响访问性能，仅推荐给协议内存镜像场景，务必配合手动序列化。

3.4 推荐使用通用序列化库

复杂协议建议用protobuf、msgpack等库，自动处理对齐和字节序。

4. 典型错误代码与优化后正确代码对比

错误示例：直接发送结构体

typedef struct {
    uint32_t id;
    uint16_t type;
    uint8_t flag;
    char name[8];
} Packet;

Packet p = { ... };
send(sockfd, &p, sizeof(Packet), 0); // 错误！可能填充，字节序未处理

正确示例：显式序列化，逐字段处理

typedef struct {
    uint32_t id;
    uint16_t type;
    uint8_t flag;
    char name[8];
} Packet;

void send_packet(int sockfd, Packet *p) {
    uint8_t buf[15];
    uint32_t net_id = htonl(p->id);
    uint16_t net_type = htons(p->type);

    memcpy(buf, &net_id, 4);
    memcpy(buf + 4, &net_type, 2);
    buf[6] = p->flag;
    memcpy(buf + 7, p->name, 8);

    send(sockfd, buf, 15, 0);
}

接收端解包：

void recv_packet(int sockfd, Packet *p) {
    uint8_t buf[15];
    recv(sockfd, buf, 15, 0);
    uint32_t net_id;
    uint16_t net_type;

    memcpy(&net_id, buf, 4);
    memcpy(&net_type, buf + 4, 2);
    p->id = ntohl(net_id);
    p->type = ntohs(net_type);
    p->flag = buf[6];
    memcpy(p->name, buf + 7, 8);
}
