一、Mybatis和Spring集成项目准备

1.applicationContext.xml配置文件改动

1.SqlSessionFactoryBean

2.MapperScannerConfigurer

3.ClassPathBeanDefinitionScanner

4.ClassPathMapperScanner

一、Mybatis和Spring集成项目准备

学习本篇前可先看（五）Mybatis持久化框架原理之MapperFactoryBean方式和Spring集成，了解最基本的mybatis-spring集成方式后再来学习此方式效果更好。

看过MapperFactoryBean和Spring的集成方式就可以知道，针对每个mapper接口需要单独写一个对应的配置，如果mapper接口数量很多，就会显得很麻烦，因此Mybatis提供了扫描包的方式来完成读取并封装mapper接口，主要类是MapperScannerConfigurer。

1.applicationContext.xml配置文件改动

除了spring配置文件有改动以外，其他的都和上一篇一致即可，无需改动。

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xmlns:context="http://www.springframework.org/schema/context"
       xsi:schemaLocation="http://www.springframework.org/schema/beans
       http://www.springframework.org/schema/beans/spring-beans.xsd
       http://www.springframework.org/schema/context
       http://www.springframework.org/schema/context/spring-context.xsd">

    <!-- 引入properties文件 -->
    <context:property-placeholder location="classpath:database.properties"/>

    <!-- 定义数据源 -->
    <bean id="dataSource" class="oracle.jdbc.pool.OracleDataSource">
        <property name="driverType" value="${connection.driver}"/>
        <property name="URL" value="${connection.url}"/>
        <property name="user" value="${connection.username}"/>
        <property name="password" value="${connection.password}"/>
    </bean>

    <bean id="sqlSessionFactory" class="org.mybatis.spring.SqlSessionFactoryBean">
        <!-- 数据源 -->
        <property name="dataSource" ref="dataSource"/>
        <!-- mybatis 配置文件 -->
        <property name="configLocation" value="classpath:mybatis-config.xml"/>
        <!-- 指定实体类映射文件，可以同时指定某一包以及子包下面的所有配置文件，
        mapperLocations和configLocation有一个即可，当需要为实体类指定别名时，
        可指定configLocation属性，再在mybatis总配置文件中采用mapper引入实体类映射文件 -->
        <property  name="mapperLocations"  value="classpath*:*Mapper.xml"/>
    </bean>

    <!-- 使用MapperFactoryBean方式和spring集成， -->
    <!--bean id="demoMapper" class="org.mybatis.spring.mapper.MapperFactoryBean">
        <property name="mapperInterface" value="com.iboxpay.mapper.DemoMapper"/>
        <property name="sqlSessionFactory" ref="sqlSessionFactory"/>
    </bean-->

    <!-- 使用MapperScannerConfigurer方式和spring集成 -->
    <bean class="org.mybatis.spring.mapper.MapperScannerConfigurer">
        <property name="basePackage" value="com.iboxpay.mapper"/>
        <!-- 可有可无，不影响程序的正常使用 -->
        <property name="sqlSessionFactoryBeanName" value="sqlSessionFactory"/>
    </bean>

</beans>

二、UML类图和流程分析

1.UML类图分析

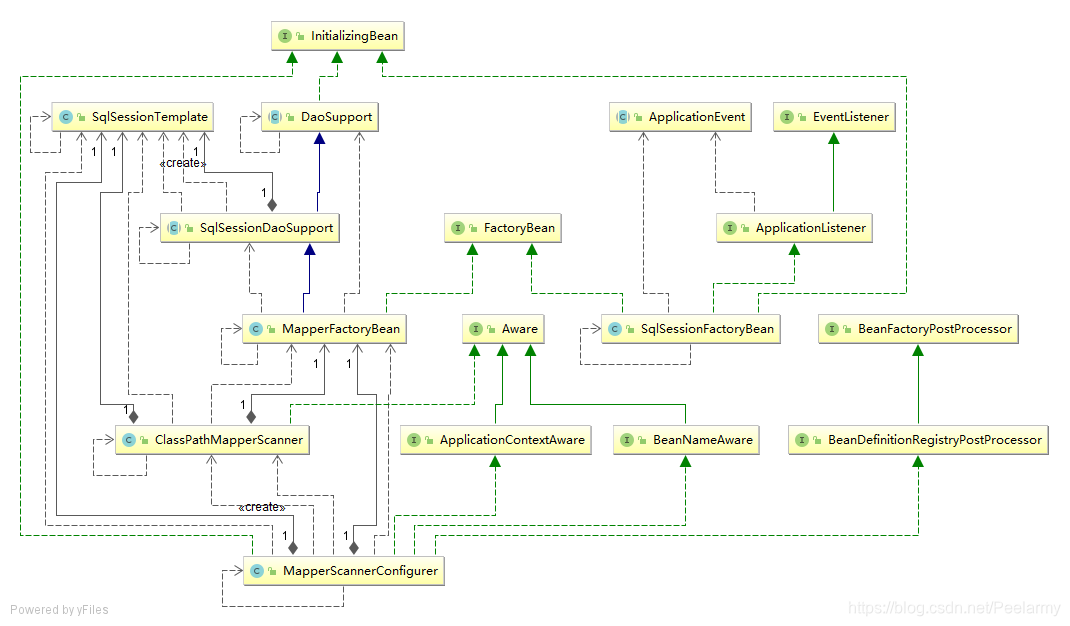

下图是此方法的UML类图结构：

对于SqlSessionFactoryBean、MapperFactoryBean、SqlSessionTemplate这三个类以及其实现的接口在此篇不做过多的介绍，此篇只需要重点关注MapperScannerConfigurer类，其涉及的几个接口介绍分别如下：

ApplicationContextAware接口：spring框架在运行的时候会调用此接口的setApplicationContext方法，通过该方法可以将spring的上下文赋给实现类，但前提是spring需要把该类当成一个bean；
BeanNameAware接口：spring框架运行时调用此接口的setBeanName，为bean赋值名字；
BeanFactoryPostProcessor接口：用来修改spring上下文中的BeanFactory，允许在bean未实例化之前对bean进行添加属性或者重写的操作；
BeanDefinitionRegistryPostProcessor接口：用来修改spring上下文中的bean定义注册中心BeanDefinitionRegistry，允许下一个post-processor开始前为该注册中心添加更多的bean定义。

2.流程分析

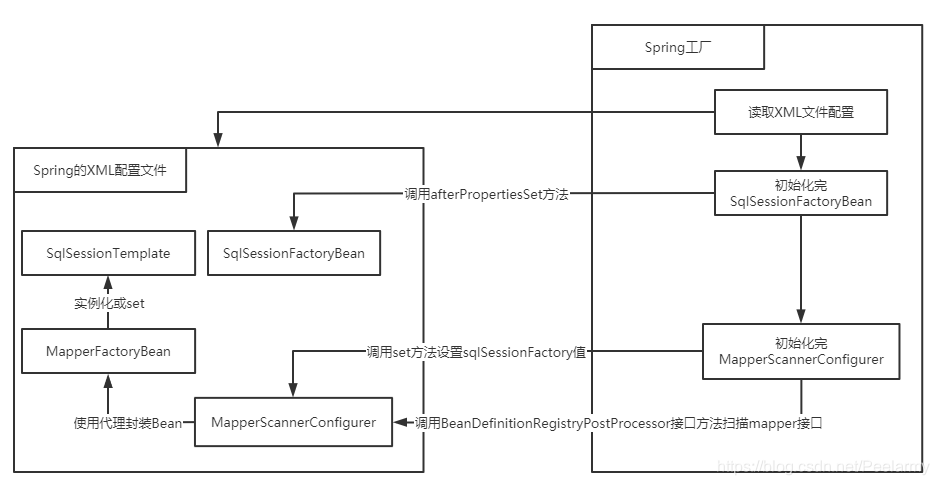

其流程图如下：

可以看到其相较于MapperFactoryBean的集成方式只多了一层MapperScannerConfigurer，这个类的主要作用便是扫描basePackage配置下的mapper接口，并将接口使用MapperFactoryBean作为其FactoryBean，在Spring工厂实例化该mapper时，将会调用MapperFactoryBean的getObject，从而完成使用包集成的方式替换了配置多个MapperFactoryBean的对应关系。

需要注意的是MapperScannerConfigurer实现了BeanDefinitionRegistryPostProcessor接口，其实际实现了BeanFactoryPostProcessor接口，因此这些类会比一般的Bean初始化的早，且会被调用的比其它普通Bean早。

三、原理分析

1.SqlSessionFactoryBean

该类的操作流程在（五）Mybatis持久化框架原理之MapperFactoryBean方式和Spring集成文中已经写过，这里便不再复述。

2.MapperScannerConfigurer

该类在applicationContext.xml文件中赋值结束后将会被spring容器实例化，同时在实例化完该类后，将会调用BeanDefinitionRegistryPostProcessor接口方法postProcessBeanDefinitionRegistry，该类做的一些初始化操作就是在此方法中进行的，接下来看下该类的源码：

public class MapperScannerConfigurer
    implements BeanDefinitionRegistryPostProcessor,
    InitializingBean, ApplicationContextAware, BeanNameAware {
  // XML文件中配置的基础扫描包
  private String basePackage;
  // 将会被传入MapperFactoryBean中
  private boolean addToConfig = true;
  // 是否延迟加载
  private String lazyInitialization;
  // 对应的sqlSessionFactory对象
  private SqlSessionFactory sqlSessionFactory;
  // 对应的sqlSessionTemplate对象
  private SqlSessionTemplate sqlSessionTemplate;
  // 忽略其它不重要的成员属性和方法
  ...
  @Override
  public void afterPropertiesSet() throws Exception {
    // 在被实例化后将被调用，检查基础扫描包basePackage属性是否为空
    notNull(this.basePackage, "Property 'basePackage' is required");
  }
  @Override
  public void postProcessBeanFactory(
          ConfigurableListableBeanFactory beanFactory) {
    // BeanDefinitionRegistryPostProcessor有两个方法，但是只需要用到一个
    // 因此这个方法留白
  }
  @Override
  public void postProcessBeanDefinitionRegistry(
          BeanDefinitionRegistry registry) {
    // 是否处理属性占位符，实际上一般而言这个都不会被用到，因为
    // processPropertyPlaceHolders默认为false，正常的使用不会进入判断方法体
    if (this.processPropertyPlaceHolders) {
      processPropertyPlaceHolders();
    }
    ClassPathMapperScanner scanner = new ClassPathMapperScanner(registry);
    // 设置对应的成员属性
    scanner.setAddToConfig(this.addToConfig);
    scanner.setAnnotationClass(this.annotationClass);
    scanner.setMarkerInterface(this.markerInterface);
    scanner.setSqlSessionFactory(this.sqlSessionFactory);
    scanner.setSqlSessionTemplate(this.sqlSessionTemplate);
    scanner.setSqlSessionFactoryBeanName(this.sqlSessionFactoryBeanName);
    scanner.setSqlSessionTemplateBeanName(this.sqlSessionTemplateBeanName);
    scanner.setResourceLoader(this.applicationContext);
    scanner.setBeanNameGenerator(this.nameGenerator);
    // 如果mapperFactoryBeanClass为空，默认为MapperFactoryBean类型
    scanner.setMapperFactoryBeanClass(this.mapperFactoryBeanClass);
    if (StringUtils.hasText(lazyInitialization)) {
      scanner.setLazyInitialization(Boolean.valueOf(lazyInitialization));
    }
    // 注册过滤器，如哪些类不用被扫描等
    scanner.registerFilters();
    // 开始扫描
    scanner.scan(
        StringUtils.tokenizeToStringArray(this.basePackage,
            ConfigurableApplicationContext.CONFIG_LOCATION_DELIMITERS));
  }
}

当在applicationContext.xml文件中对MapperScannerConfigurer bean对象进行set赋值之后，afterPropertiesSet方法中将会对basePackage属性进行为空校验，因此可以看出来，该bean的配置只有该属性是必须的，其他的属性都可配可不配，通过之后就会调用postProcessBeanFactory方法和postProcessBeanDefinitionRegistry方法，在此类中，postProcessBeanFactory方法为空，因此只需要把注意点放在postProcessBeanDefinitionRegistry方法上，接下来对该方法进行详细的分析：

如果processPropertyPlaceHolders属性为true，则会进入processPropertyPlaceHolders方法，在此方法中会将再次从spring容器中拿取beanName相同的bean定义，并从该bean定义中拿取诸如basePackage、sqlSessionFactoryBeanName、sqlSessionTemplateBeanName、lazyInitialization等属性覆盖MapperScannerConfigurer中的属性；
将MapperScannerConfigurer类中的addToConfig、markerInterface、sqlSessionFactory、sqlSessionTemplate、sqlSessionFactoryBeanName、sqlSessionTemplateBeanName、applicationContext、mapperFactoryBeanClass等属性赋值给ClassPathMapperScanner对象；
registerFilters注册过滤器，如果annotationClass和markerInterface都为空，则默认不设置过滤器；

3.ClassPathBeanDefinitionScanner

这个类的作用便是根据传进来的各种参数对包进行扫描，随后再将扫描获得的对象进行某种处理，具体是如何操作的一起来看看关键源码部分：

public class ClassPathBeanDefinitionScanner
        extends ClassPathScanningCandidateComponentProvider {
    // spring注册中心
    private final BeanDefinitionRegistry registry;
    // 这个方法在MapperScannerConfigurer类中被调用，实际上调用的是子类
    // ClassPathMapperScanner，但是其并没有重写或重载这个方法，因此会调用
    // 父类的scan方法
    public int scan(String... basePackages) {
        int beanCountAtScanStart = this.registry.getBeanDefinitionCount();
        // 调用本类的soScan方法
        doScan(basePackages);
        if (this.includeAnnotationConfig) {
            AnnotationConfigUtils
                  .registerAnnotationConfigProcessors(this.registry);
        }
        return (this.registry.getBeanDefinitionCount() -
                beanCountAtScanStart);
    }
    protected Set<BeanDefinitionHolder> doScan(String... basePackages) {
       Set<BeanDefinitionHolder> beanDefinitions =
               new LinkedHashSet<BeanDefinitionHolder>();
       // 多个包依次进行解析
       for (String basePackage : basePackages) {
          // 根据传入的包路径，扫描该包下的类，同时会根据isCandidateComponent
          // 方法判断什么样的类会被扫描到，该流程实际类是ClassPathMapperScanner
          // 其方法的判断条件为只有接口才能被扫描进来
          Set<BeanDefinition> candidates =
                  findCandidateComponents(basePackage);
          for (BeanDefinition candidate : candidates) {
             ScopeMetadata scopeMetadata = this.scopeMetadataResolver
                     .resolveScopeMetadata(candidate);
             candidate.setScope(scopeMetadata.getScopeName());
             // 设置候选类名称
             String beanName = this.beanNameGenerator
                     .generateBeanName(candidate, this.registry);
             if (candidate instanceof AbstractBeanDefinition) {
                postProcessBeanDefinition((AbstractBeanDefinition)
                        candidate, beanName);
             }
             if (candidate instanceof AnnotatedBeanDefinition) {
                AnnotationConfigUtils
                        .processCommonDefinitionAnnotations(
                            (AnnotatedBeanDefinition) candidate);
             }
             // 判断注册中心是否含有该候选类，如果没有则返回true
             if (checkCandidate(beanName, candidate)) {
                BeanDefinitionHolder definitionHolder =
                        new BeanDefinitionHolder(candidate, beanName);
                definitionHolder = AnnotationConfigUtils
                        .applyScopedProxyMode(scopeMetadata,
                                definitionHolder, this.registry);
                // 将候选类封装成Bean定义，且注册到Spring注册中心称为Bean
                beanDefinitions.add(definitionHolder);
                registerBeanDefinition(definitionHolder, this.registry);
             }
          }
       }
       // 返回Bean定义集合
       return beanDefinitions;
    }
}

这个类是ClassPathMapperScanner的父类，因此等下分析ClassPathMapperScanner类的父类方法时，只需要知道其大致作用即可。

4.ClassPathMapperScanner

在MapperScannerConfigurer类中调用的实际上是ClassPathMapperScanner类，在前面我们已经知道了scan方法后面会调用到doScan方法来，因此我们看看其关键源码：

public class ClassPathMapperScanner
        extends ClassPathBeanDefinitionScanner {
  // 上面的成员属性不做过多介绍，实际上和MapperScannerConfigurer类中设置的
  // 属性差不多
  @Override
  protected boolean isCandidateComponent(
          AnnotatedBeanDefinition beanDefinition) {
    // 用来判断父类doScan时哪些类符合条件
    return beanDefinition.getMetadata().isInterface() &&
            beanDefinition.getMetadata().isIndependent();
  }
  private Class<? extends MapperFactoryBean> mapperFactoryBeanClass =
          MapperFactoryBean.class;
  @Override
  public Set<BeanDefinitionHolder> doScan(String... basePackages) {
    // 调用父类获得候选Bean定义
    Set<BeanDefinitionHolder> beanDefinitions = super.doScan(basePackages);
    if (beanDefinitions.isEmpty()) {
      // 为空则不做什么
    } else {
      // 不为空则调用该方法
      processBeanDefinitions(beanDefinitions);
    }
    return beanDefinitions;
  }
  private void processBeanDefinitions(
          Set<BeanDefinitionHolder> beanDefinitions) {
    GenericBeanDefinition definition;
    // 遍历获得的mapper接口候选bean定义
    for (BeanDefinitionHolder holder : beanDefinitions) {
      definition = (GenericBeanDefinition) holder.getBeanDefinition();
      String beanClassName = definition.getBeanClassName();
      // 使用MapperFactoryBean来封装原来的bean
      definition.getConstructorArgumentValues()
              .addGenericArgumentValue(beanClassName);
      definition.setBeanClass(this.mapperFactoryBeanClass);
      // 下面则是设置一系列属性，诸如addToConfig、sqlSessionFactory、
      // lazyInitialization和AutowireMode等
      definition.getPropertyValues().add("addToConfig", this.addToConfig);
      boolean explicitFactoryUsed = false;
      if (StringUtils.hasText(this.sqlSessionFactoryBeanName)) {
        definition.getPropertyValues().add("sqlSessionFactory",
            new RuntimeBeanReference(this.sqlSessionFactoryBeanName));
        explicitFactoryUsed = true;
      } else if (this.sqlSessionFactory != null) {
        definition.getPropertyValues().add("sqlSessionFactory",
                this.sqlSessionFactory);
        explicitFactoryUsed = true;
      }
      ...
      if (!explicitFactoryUsed) {
        definition.setAutowireMode(AbstractBeanDefinition.AUTOWIRE_BY_TYPE);
      }
      definition.setLazyInit(lazyInitialization);
    }
  }
}

至此，我们便已经解析了config.xml文件和mapper.xml文件，且把mapper接口使用MapperFactoryBean封装了起来注册到了Spring工厂中，在后续使用时直接使用@Autowired自动注入则可以完成mapper接口的调用。
