三层交换配置

本文通过一个三层交换机和一个二层交换机构建实验环境,详细介绍了如何配置VLAN、Trunk以及IP地址,实现网络互通。实验步骤包括在二层交换机上创建VLAN、配置Trunk,三层交换机上创建VLAN并配置接口IP,最后验证PC间通信。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

以一台三层交换机,一台二层交换机搭建实验环境。
在二层交换机上创建3个VLAN,分配端口到vlan创建Trunk。
在三层交换机上创建vlan,配置trunk,封装协议。
在这里用的命令都为简化命令,想要看完整版命令,到上一篇博客VLAN与三层交换上看
实验拓扑图如下:
在这里插入图片描述
1、配置PC1的IP地址和网关
在这里插入图片描述
2、配置PC2的IP地址和网关
在这里插入图片描述
3、配置PC3的IP地址和网关
在这里插入图片描述
4、配置为二次交换机sw1

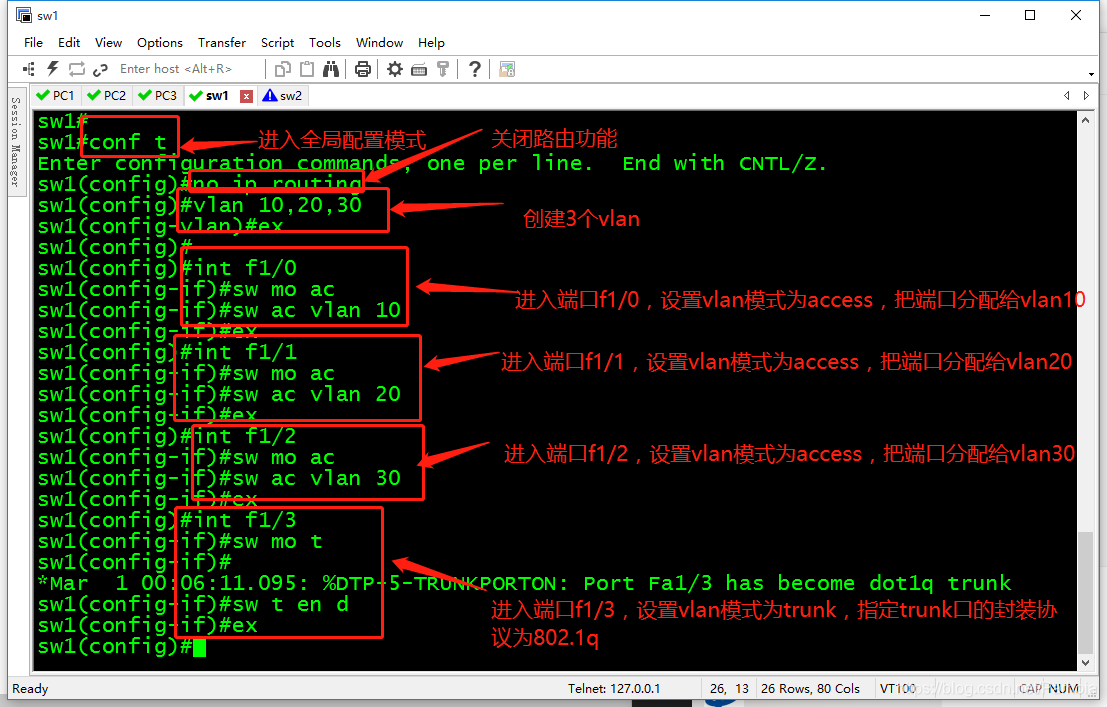

关闭路由功能
创建3个vlan,分别为vlan10、vlan20和vlan30,
进入端口f1/0,分配到vlan10,设置vlan模式为access
进入端口f1/1,分配到vlan20,设置vlan模式为access
进入端口f1/2,分配到vlan30,设置vlan模式为access
进入接口f1/3,设置vlan模式为Trunk,并指定封装协议为802.1q
在这里插入图片描述

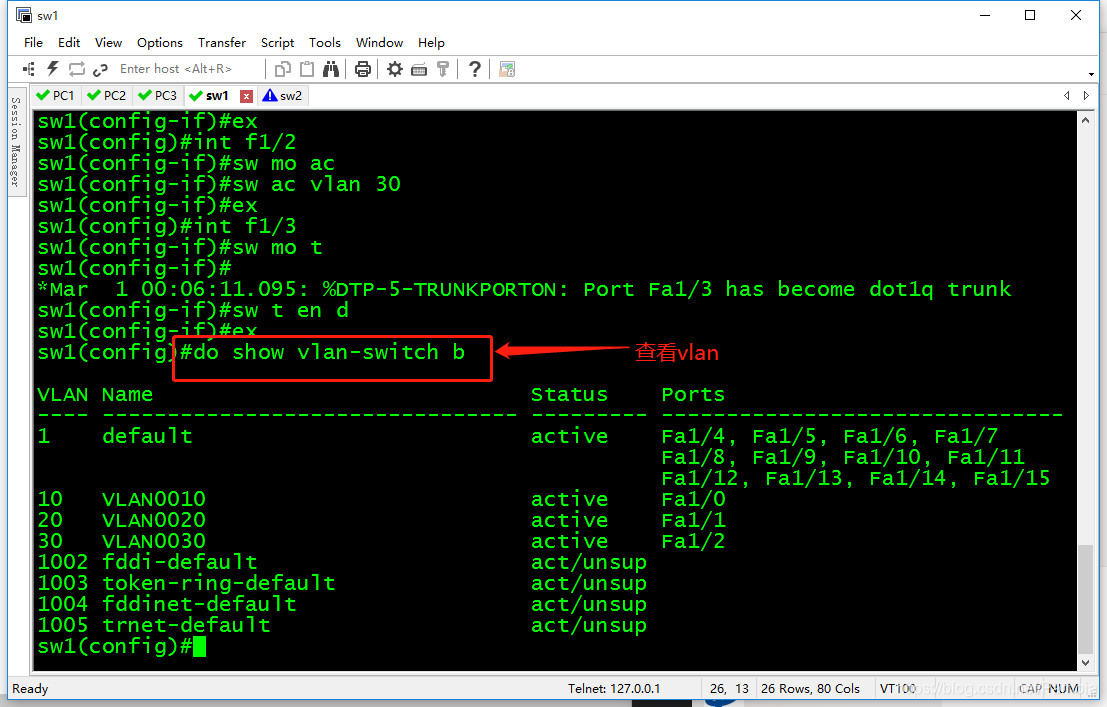

查看二层交换机sw1的vlan
在这里插入图片描述
5、配置三层交换机sw2
创建3个vlan,分别为vlan10、vlan20和vlan30
进入接口f1/3,设置vlan模式为Trunk,并指定封装协议为802.1q

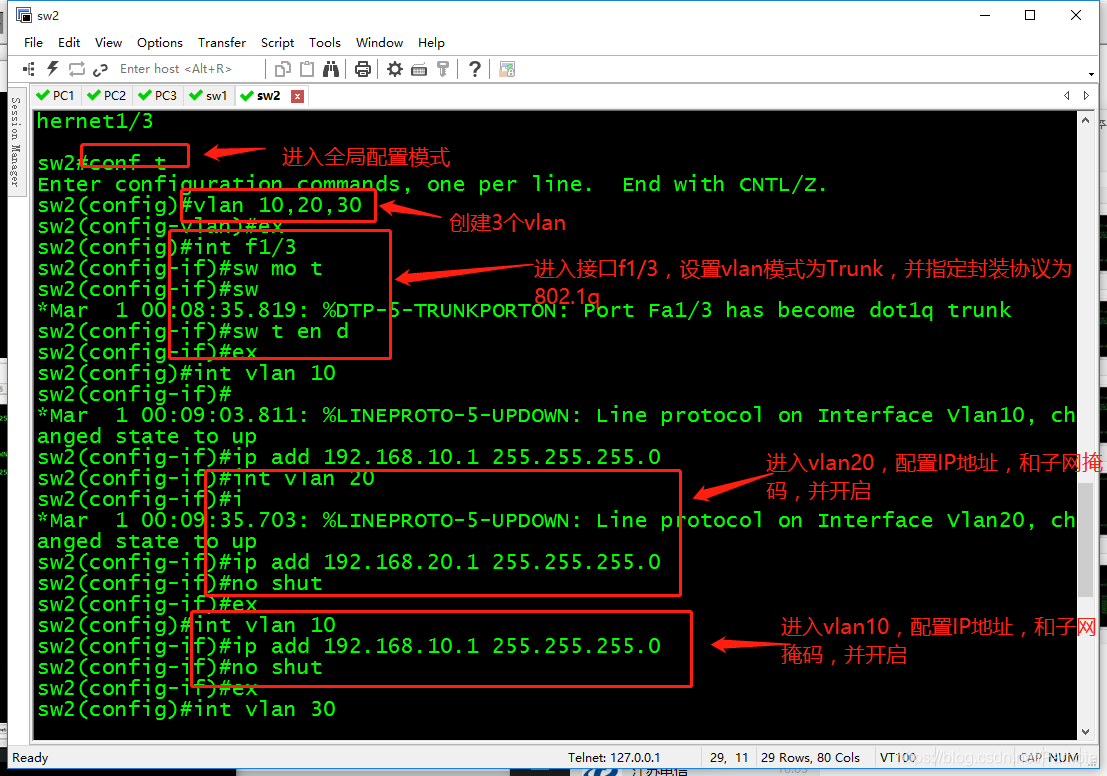

进入vlan10,配置IP地址,和子网掩码,并开启
进入vlan20,配置IP地址,和子网掩码,并开启

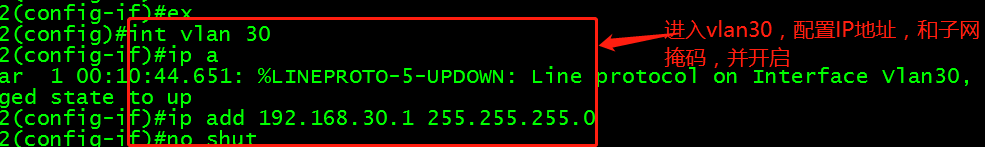

进入vlan30,配置IP地址,和子网掩码,并开启
在这里插入图片描述
在这里插入图片描述

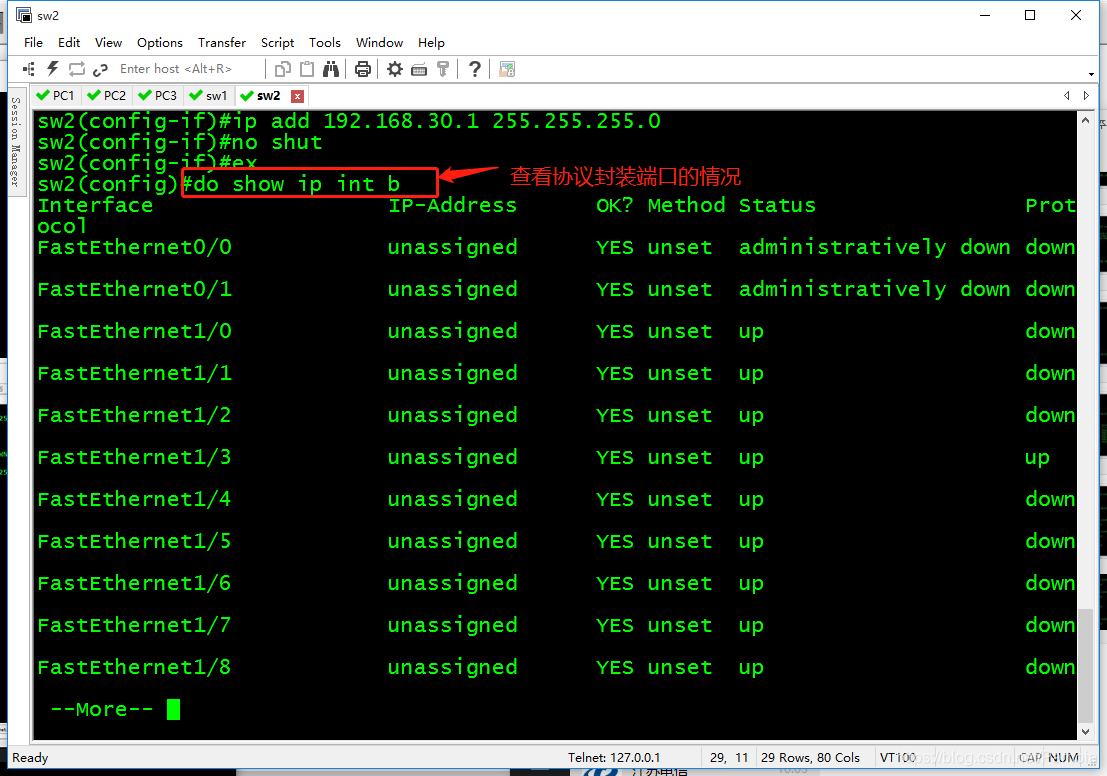

查看三层交换机的端口情况
在这里插入图片描述

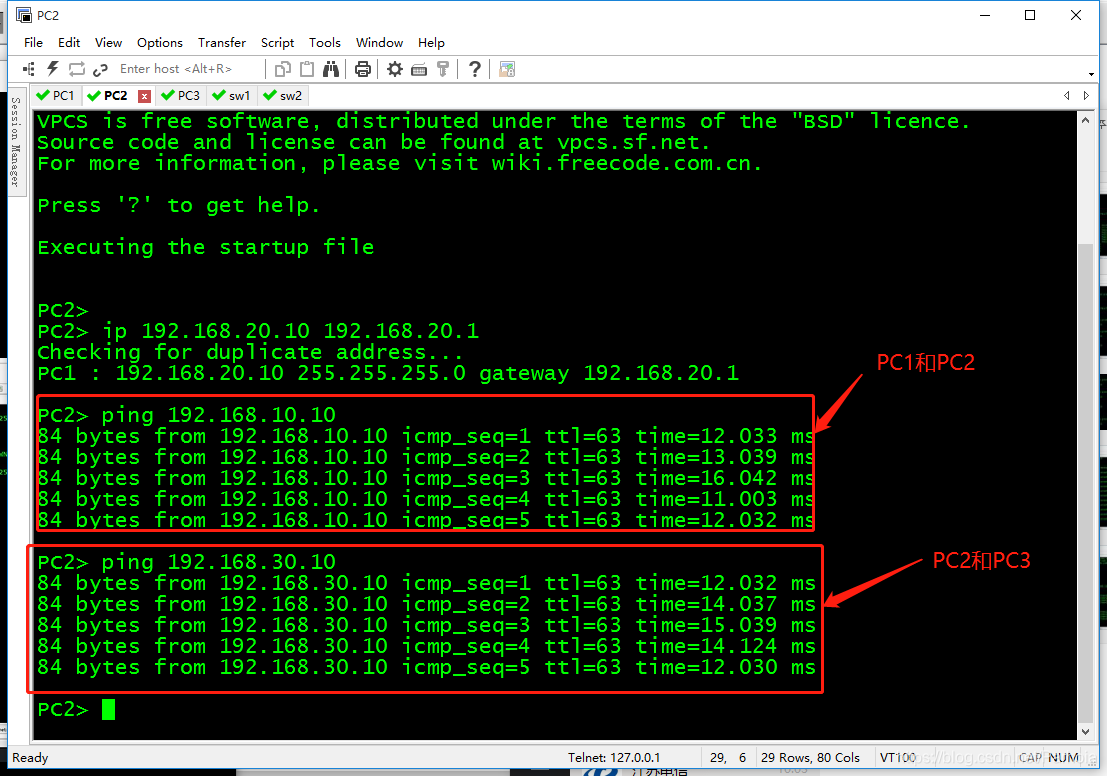

6、测试PC1 PC2 PC3 之间的互通情况
全网互通 实验成功
在这里插入图片描述

华为交换机三层交换配置主要包括以下几个步骤: 1. 创建VLAN并设置VLAN ID。 2. 配置端口并将端口加入到对应的VLAN中。 3. 配置VLANIF接口并为每个VLAN分配IP地址。 4. 配置DHCP服务器并为每个VLAN启用DHCP服务。 5. 配置静态路由。 具体的配置步骤可以参考以下示例: 1. 创建VLAN并设置VLAN ID。 <Huawei>sys [Huawei]undo in en [Huawei]sys [Huawei]vlan batch 10 20 100 2. 配置端口并将端口加入到对应的VLAN中。 [Huawei]int g0/0/1 [Huawei-GigabitEthernet0/0/1]port link-type trunk [Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20 [Huawei-GigabitEthernet0/0/1]int g0/0/2 [Huawei-GigabitEthernet0/0/2]port link-type trunk [Huawei-GigabitEthernet0/0/2]port trunk allow-pass vlan 10 20 [Huawei-GigabitEthernet0/0/2]int g0/0/3 [Huawei-GigabitEthernet0/0/3]port link-type access [Huawei-GigabitEthernet0/0/3]port default vlan 100 3. 配置VLANIF接口并为每个VLAN分配IP地址。 [Huawei]interface vlanif 10 [Huawei-Vlanif10]ip address 192.168.10.1 24 [Huawei-Vlanif10]interface vlanif 20 [Huawei-Vlanif20]ip address 192.168.20.1 24 [Huawei-Vlanif20]interface vlanif 100 [Huawei-Vlanif100]ip address 100.0.0.1 24 4. 配置DHCP服务器并为每个VLAN启用DHCP服务。 [Huawei-Vlanif10]dhcp select interface [Huawei-Vlanif10]dhcp server dns-list 8.8.8.8 [Huawei-Vlanif20]dhcp select interface [Huawei-Vlanif20]dhcp server dns-list 114.114.114.114 5. 配置静态路由。 [Huawei-Vlanif100]ip route-static 0.0.0.0 0.0.0.0 100.0.0.2
