OSPF虚链路

虚链路

指一条通过一个非骨干区域连接到骨干区域的链路

当非主干区域与主干区域AREA0不连续时必须建立虚链路

虚链路配置：area area-id virtual-link router-id

area-id：指虚链路经过的中转区的区域id
router-id：指定虚链路另一端的路由器id

虚链路的目的

通过一个非骨干区域连接一个区域到骨干区域

通过一个非骨干区域连接一个分段的骨干区域

配置虚链路的规则及特点

（1）虚链路必须配置在两台ABR路由器之间
（2）传送区域不能是一个末梢区域
（3）虚链路的稳定性取决于其经过的区域的稳定性
（4）虚链路由助于提供逻辑冗余

虚链路的配置实例

项目图和具体实行要求

公司网络扩容
由于涉及问题导致新区域与骨干区域无法相连
通过配置虚链路弥补涉及问题

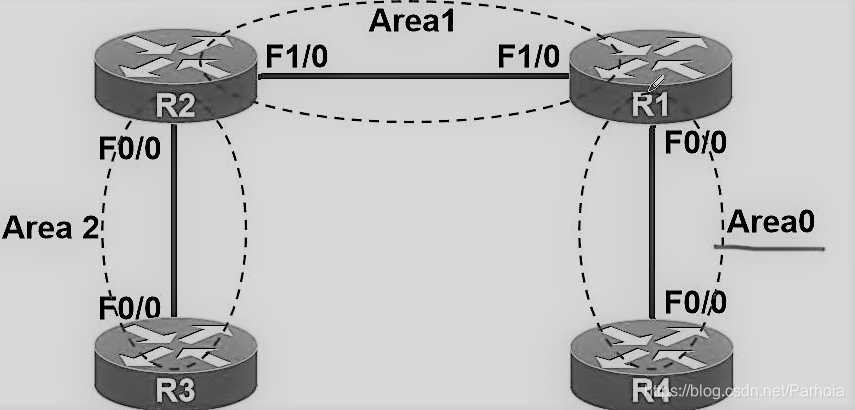

虚链路玩过了结构拓扑图

R1

配置2个接口的IP地址和子网掩码
进入回环网卡，设置固定IP地址
配置OSPF路由协议

conf t
int f0/0
ip add 192.168.10.1 255.255.255.0
no shut
int f0/1
ip add 192.168.20.1 255.255.255.0
no shut
ex
int lo 0
ip add 1.1.1.1 255.255.255.255
no shut
ex
router ospf 1
router-id 1.1.1.1
network 192.168.10.0 0.0.0.255 area 2
network 192.168.20.0 0.0.0.255 area 2

R2

配置2个接口的IP地址和子网掩码
进入回环网卡，设置固定IP地址
配置OSPF路由协议

conf t
int f0/0
ip add 192.168.20.2 255.255.255.0
no shut
int f0/1
ip add 192.168.30.1 255.255.255.0
no shut
ex
int lo 0
ip add 2.2.2.2 255.255.255.255
no shut
ex
router ospf 1
router-id 2.2.2.2
network 192.168.20.0 0.0.0.255 area 2
network 192.168.30.0 0.0.0.255 area 1
ex

router ospf 1
area 1 virtual-link 3.3.3.3

R3

配置2个接口的IP地址和子网掩码
进入回环网卡，设置固定IP地址
配置OSPF路由协议

conf t
int f0/0
ip add 192.168.30.2 255.255.255.0
no shut
ex
int f0/1
ip add 192.168.40.1 255.255.255.0
no shut
int lo 0
ip add 3.3.3.3 255.255.255.255
no shut
ex
router ospf 1
router-id 3.3.3.3
network 192.168.30.0 0.0.0.255 area 1
network 192.168.40.0 0.0.0.255 area 0
ex

router ospf 1
area 1 virtual-link 2.2.2.2

R4

配置2个接口的IP地址和子网掩码
进入回环网卡，设置固定IP地址
配置OSPF路由协议

conf t
int f0/0
ip add 192.168.40.2 255.255.255.0
no shut
int f0/1
ip add 192.168.50.1 255.255.255.0
no shut
ex
int lo 0
ip add 4.4.4.4 255.255.255.255
no shut
ex
router ospf 1
router-id 4.4.4.4
network 192.168.40.0 0.0.0.255 area 0
network 192.168.50.0 0.0.0.255 area 0

配置PC1、PC2的IP地址和网关

测试全网互通
