  1. 选中.dsn文件，执行tools菜单里的Annotate命令，或者点击图框里的U?快捷方式（右键点击也有）
    在这里插入图片描述

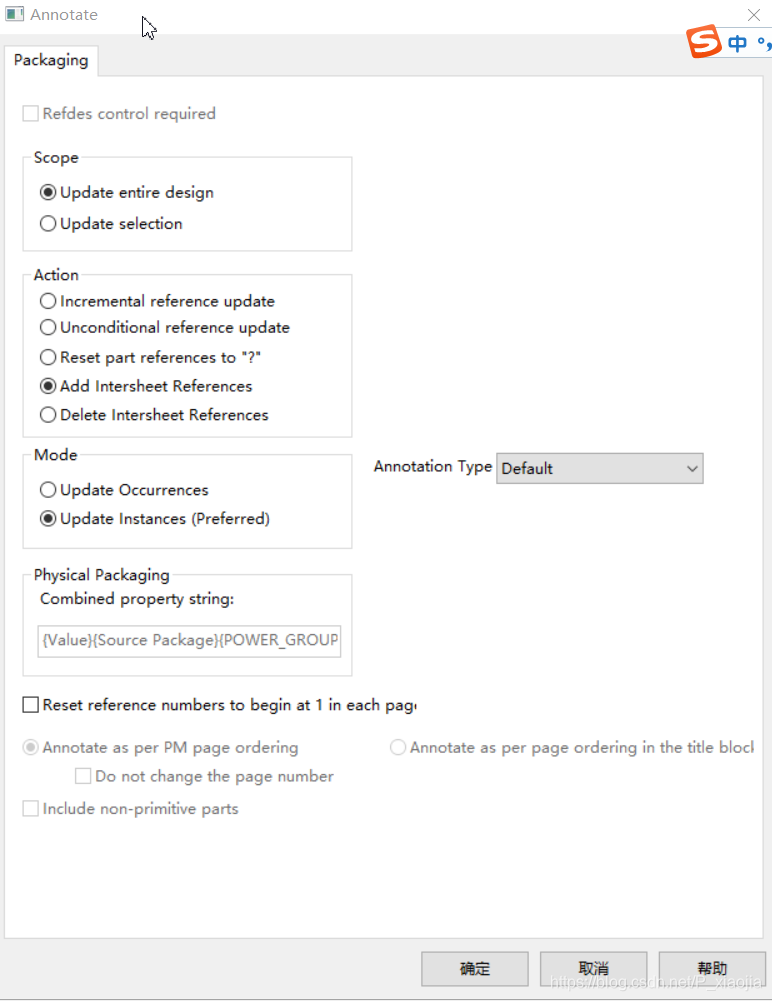

    2.在弹出的Annotate对话框中选择Packaging页，在action栏选择Add Intersheet References。
    在这里插入图片描述

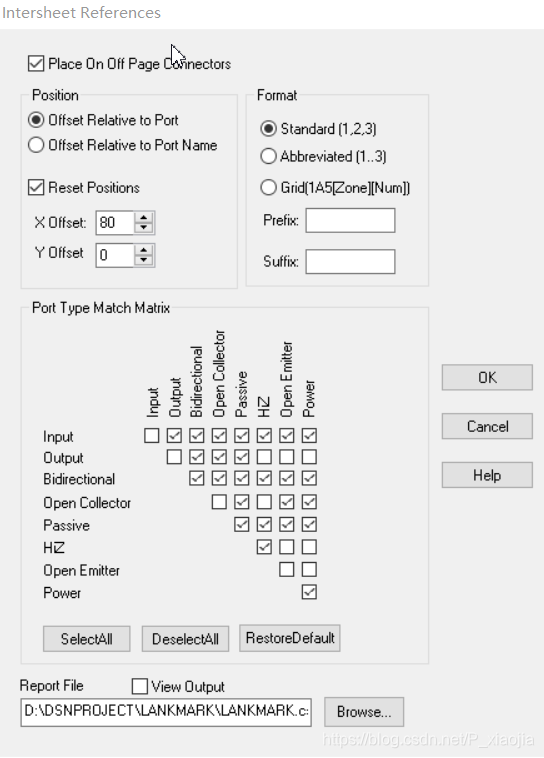

    3.点击【确定】按钮进入Intersheet References对话框，勾选第一项：Place on off page connectors
    在这里插入图片描述我们还可以在页码上加括号，在ntersheet References对话框中，Format栏中，
    Prefix：(
    Suffix：)

如果要删除off page connector 的页面编号，在Annotate对话框中，选择Delete Intersheet References即可
