我的大学之计算机网络 No.6

实验六

实验6.1 动态主机配置协议（DHCP）
本机：3-E

实验目的：

1. 掌握DHCP的报文格式

2. 掌握DHCP的工作原理
   实验原理：
   一. DHCP简介
   二. DHCP报文格式
   三. 静态地址分配与动态地址分配

   1. 静态地址分配
   2. 动态地址分配
      四. 状态转换
   3. 转换状态
   4. 初始化状态
   5. 选择状态
   6. 请求状态
   7. 绑定状态
   8. 更新状态
   9. 重新绑定状态
      五. DHCP运行过程
      实验步骤：
      练习1（使用DHCP获取IP地址）：

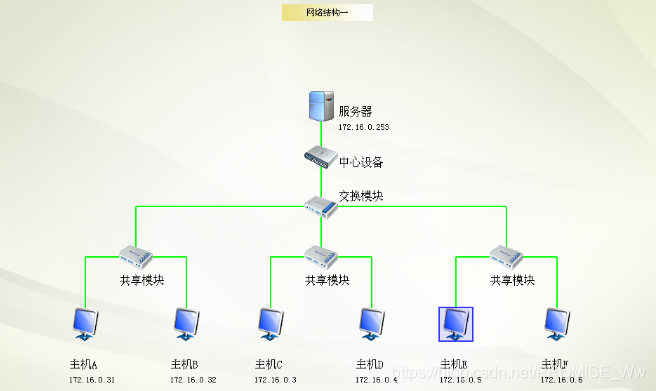

      各主机打开协议分析器，进入相应的网络结构并验证网络拓扑的正确性，如果通过拓扑验证，关闭协议分析器继续进行实验，如果没有通过拓扑验证，请检查网络连接。
      本练习每台主机为一组。现仅以主机A所在组为例，其它组的操作参考主机A所在组的操作。

3. 记下本机的IP地址，在命令行方式下，输入下面的命令：本地连接
   “netsh interface ip set address name=“本机可用网卡的接口名” source=dhcp”。

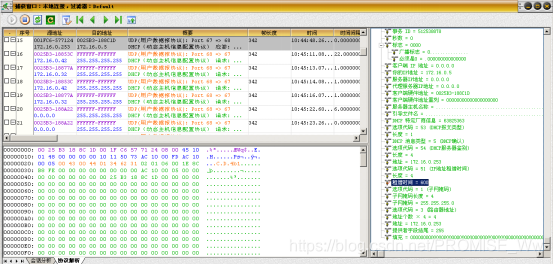

4. 启动协议分析器捕获数据，并设置过滤条件（提取DHCP协议）。

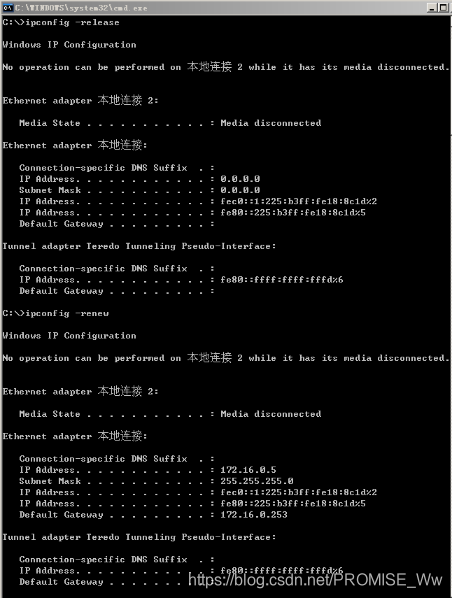

5. 在命令行方式下，输入命令“ipconfig -release”。

6. 在命令行方式下，输入命令“ipconfig -renew”。

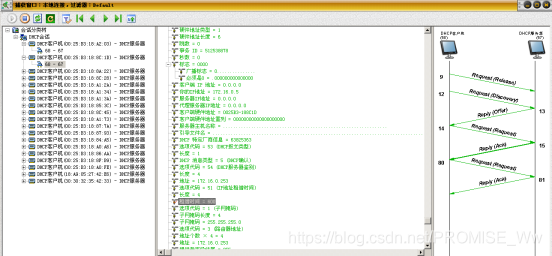

7. 察看DHCP会话分析，填写下表。

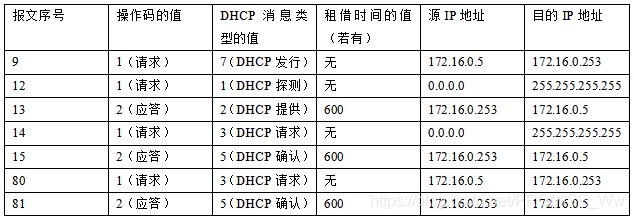

表10-1 实验结果

6. 等待时间超过租用时间（上表中的“租借时间”的值）的50%后，察看捕获的数据包。
   ● 各报文中字段“操作码”、“DHCP消息类型”的值分别是多少？该请求报文的作用是什么？
   练习2（模拟重新登录）：
   本练习将主机A和B作为一组，主机C和D作为一组，主机E和F作为一组。现仅以主机A、B所在组为例，其它组的操
