绘制铝基板出现问题

一、不能打过孔

众所周知铝基板是单面板，所有的器件都要在同一面走通并且不可以打过孔，所以第一次画铝基板的我，先大概布一下器件，先走通，再去调整器件的位置和铺铜的部分

总之一句话：
不要管好不好看！！！！先管能不能走通！！！
铝基板先把线走通再说！！！！

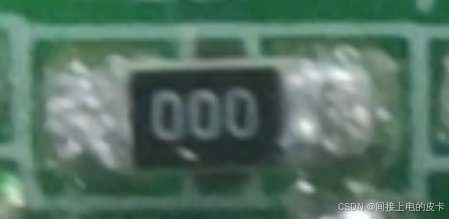

不能用JP（跳线）的情况下实在不行可以考虑用0欧贴片电阻做跳线

不能打孔的情况下走线难度和布局要求会大大提升

二、不可以使用插件封装

铝基板上是没有过孔，没有多层焊盘的，所以铝基板上的器件全部都是贴片封装，绝对不要使用插件封装！！！！！
大部分时候在给器件选型的时候都是清醒的，容易犯糊涂的是给铝基板上的对插器件选型
比如铝基板要和其它板对插，这样子就会有插头和座子两部分，若插头在其它板上，座子就会在铝基板上
此时，其它板的插头可以是插件/贴片封装，
