【盛格塾】使用GDK7观察LINUX内核的中断描述符表（IDT）

2021.09.17

GDK7 IDT

1.中断描述符表概述

中断应该是一个覆盖范围较广的概念，在很多时候我们都会需要“中断”。

例如：当你用水壶烧水时，你并不需要一直盯着它，可以抽身去做一些别的的事情，当水壶完成烧水的任务，它可能会发出“嘟嘟嘟”的声音来告诉你水烧好了。这样你既完成了一些别的事情，同时又有了热水喝。

在计算机中，中断也是如此，CPU的时间较为宝贵，并不可能所有的事情都亲历亲为，也不可能只盯着一件事情，等这件事情结束后再去做下一件事情。因此，CPU会通过下达任务的方式给其他执行单元，在执行单元做任务的过程中，CPU可以抽身去做其他的事情。当该执行单元完成任务后，通知CPU即可，这样任务也完成了，CPU也可以利用宝贵的时间去做其他的事情。

在计算机中，中断机制可以让CPU随时被打断，然后去出来其他事情，当事情处理好后再回来做原来的事情；中断通常可以分为内部中断（异常）和外部中断（硬件中断）。

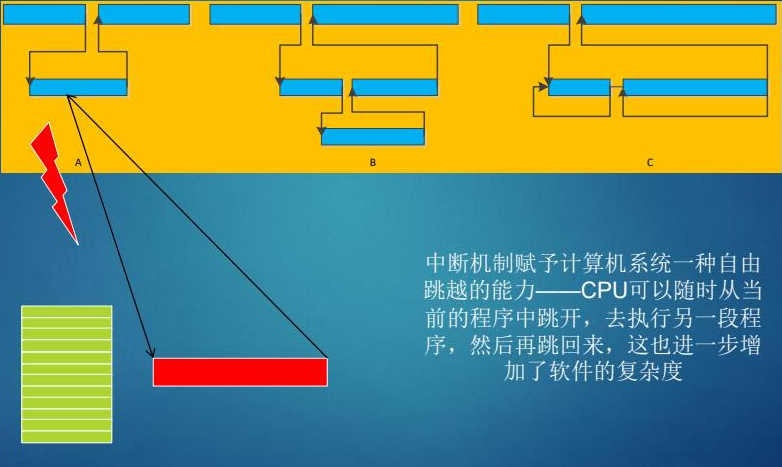

《在调试器下理解计算机系统》课程截屏

上面只是关于中断及中断机制的一些较为浅显的解释，中断实际上是操作系统中较为重要的一种概念及机制，关于中断的一些详细的说明可以在由张银奎老师主讲的《在调试器下理解计算系统》中观看到。（视频在Nano Code中）

Nano Code下载链接：

https://nanocode.cn/#/download

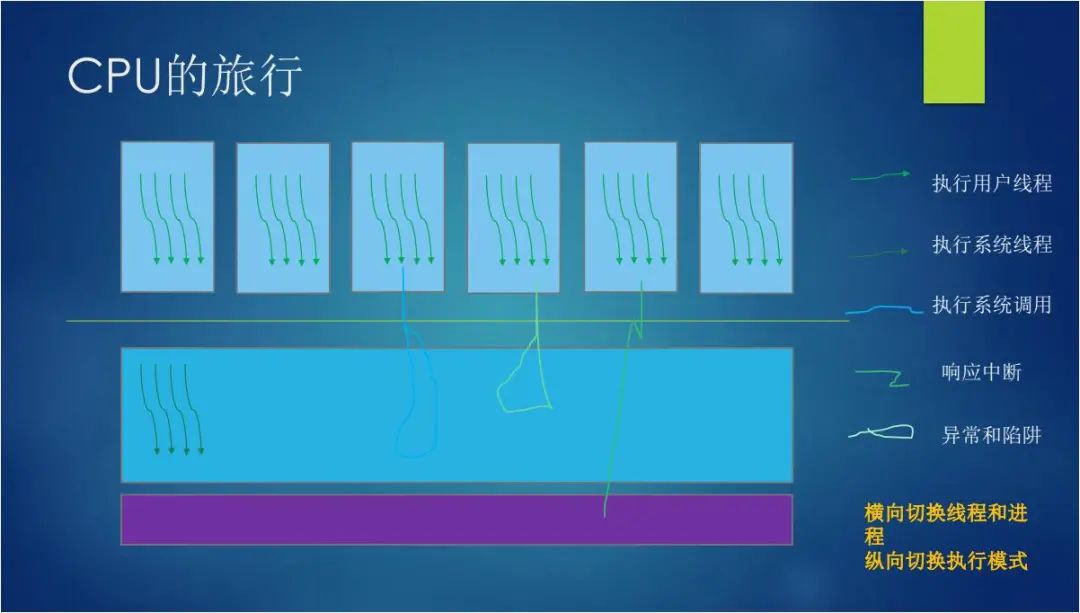

《在调试器下理解计算机系统》课程截屏

在上面的截屏中我们可以看到CPU在当前操作系统三大机制（中断、陷阱、任务）之下，CPU所发生的旅途轨迹。

当CPU可以被中断后，又出现了另一个问题，即CPU应该去哪里执行事情呢，总要有个目标吧，而且这个目标应该非常精确才行，不然差之毫厘，CPU就去处理其他的事情了。因此我们就非常的需要IDT中断描述符表了，IDT中断描述符表内存储了中断的相关信息，当CPU被中断后，CPU会获取中断向量，然后查阅这张表，找到对应的中断信息，然后根据中断信息跳去相应的位置处理事情。

IVT中断向量表可以理解为“迷你版”的IDT中断描述符表，里面存储的中断向量是中断服务程序的入口地址；该入口地址由IDT中断描述符表内的segmen字段和offset_low字段组合形成的（段地址+低16位偏移地址）。

GDK7 IDT

2.使用GDK7观察IDT

关于如何使用GDK7与调试机建立连接的过程，可以参照下方链接中的文章，在此不再过多赘述。

https://mp.youkuaiyun.com/mp_blog/creation/editor/118387446

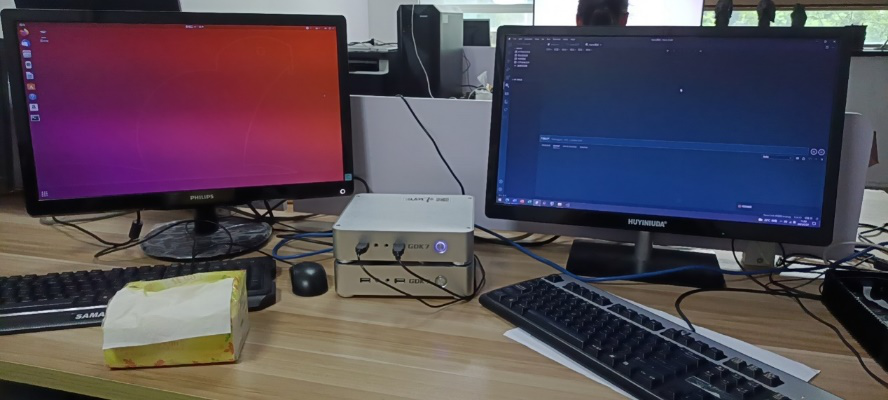

使用GDK7观察IDT，首先要让GDK7与我们的调试机建立连接，如下所示。

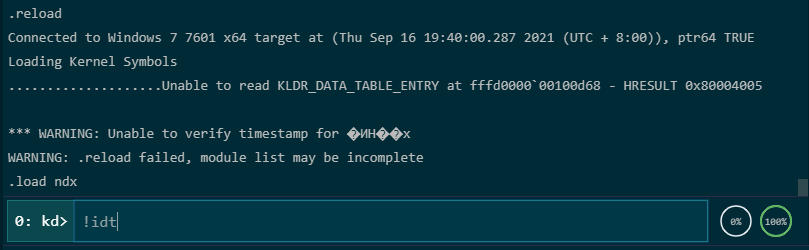

打开nano code，载入ndx扩展，并输出!idt扩展命令。

执行完成后输出以下结果。

从执行的结果中。我们可以看到，第一列是向量号，第二列是门描述符，第三列是函数地址，第四列是函数名。

中断向量号   异常事件   函数名

0   除法错误   Divide_error

1   调试异常   Debug

2   非屏蔽中断   Nmi

3   断点中断   Int 3

4   溢出中断   Overflow

5   边界监测中断  Bounds

6   无效操作码   Invalid_op

7   设备不可用   Device_not_available

8   双重故障   Double_fault

9   协处理器段溢出  Coprocessor_segment_overrun

10   无效    TSS Incalid_tss

11   缺段中断   Segment_not_present

12   堆栈异常   Stack_segment

13   一般保护异常  General_protection

14   页异常    Page_fault

15    intel保留   Spurious_interrupt_bug

16   协处理器出错  Coprocessor_error

17   对齐检查中断  Alignment_check

18   机器检查中断  Machine_check

19   不可屏蔽中断  Simd_coprocessoe_error

GDK7 IDT

3.!idt的实现原理

idt_table在Linux中被定义成了一个数组，每个数组所指向的均是gate_struct结构体，因此显示数组信息亦相当于显示gate_struct结构体的信息，只不过因为地址的不同，gate_struct结构体所含有的信息也会有所差别；想要从idt_table内获取对应的元素的信息应该先从idt_table全局变量中获取idt_table的基地址，然后获取gate_struct结构体的偏移值，根据偏移值来显示不同是数组信息。

当获取到基地址以后，应该根据此地址从gate_struct结构体内获取信息，我们要输出的信息有中断向量号、门描述符、函数地址、函数名；中断向量号只需要顺序向下排即可，门描述符则可以在idt_bits结构体内找到，函数地址由gate_struct结构体内的offset_low字段、offset_middle字段及offset_high字段组合而成，可以在Linux中通过[cat /proc/kallsyms | grep 函数名]来确认获取的函数地址是否正确，函数名则可以根据函数地址获取。

做循环，不断在基地址的基础上累加偏移地址，从而得到下一个数组元素所对应的地址，然后再利用此地址显示gate_struct结构体的信息，直至完部完成显示。

获取函数名示例：GetSymbol(函数地址[传入], 函数名[接受], 偏移值[接受])。

关于偏移值的说明：偏移值 = 函数实际地址 – 传入函数地址；因为即使传入一个不准确的地址，GetSymbol也会根据这个地址定位到附近的符号，从而获取函数名；如果你输入的是一个准确的函数地址，那么偏移值就会等于0。

GDK7 IDT

4.中断处理全局变量的获取

假如想要获取中断处理有关的全局变量（apic_idts、def_idts、early_idts、ist_idts、dbg_idts）的相关信息，那么我们首先知道这些全局变量在Linux内核中也被定义成了数组的形式，其数组所对应的均为idt_data结构体；因此想要显示中断处理有关全局变量的信息，也就是显示数组元素对应地址的idt_data结构体信息。

首先我们需要两个函数，一个显示idt_data结构体的信息，另一个做循环，接受全局变量名，并获取数组地址及数组个数，利用数组个数循环显示数组的不同元素的信息，当然是要传递地址给显示结构体的函数的。

需要注意的一点是，这些中断处理有关的全局变量只能在启动早期观察到，系统完成启动之后，便会释放这些全局变量；以后调试启动过程的时候，会再单独介绍。

static const __initconst struct idt_data apic_idts[]
static const __initconst struct idt_data def_idts[]
static const __initconst struct idt_data early_idts[]
static const __initconst struct idt_data ist_idts[]
static const __initconst struct idt_data dbg_idts[]
struct idt_data {
  unsigned int  vector;
  unsigned int  segment;
  struct idt_bits  bits;
  const void  *addr;
};

GDK7 IDT

5.!idt扩展命令的介绍

!idt扩展命令用于在Linux调试的时候，显示IDT中断描述符表内的相关信息。

!idt扩展命令格式：!idt [IDT的地址] [显示选项]

IDT的地址说明：

可以选择是否指定地址，若没有指定地址则地址会从Linux内核中的idt_table全局变量内获取IDT的基地址。

显示选项的含义：

-a：显示Idt表内全部的256个表项的相关信息。

-?：显示命令选项的说明。

空:：没有指定显示选项，则只显示大于等于32且非空的表项。

”
