SylixOS Crash 分析工具插件

概述

SylixOS Crash 分析工具 是 vscode 下 SylixOS 开发插件中提供的工具集中的一个小工具。它可以协助开发者去分析可执行文件产生 crash 行为的原因。

工作原理

SylixOS Crash 分析工具 借助 SylixOS 编译器中的 addr2line 命令行对地址进行分析。因此，此工具最终工作原理即调用 addr2line 对可执行文件执行类似下述命令：

xxxx-addr2line.exe -f -e xxx.ko -a 0x1000

使用方法

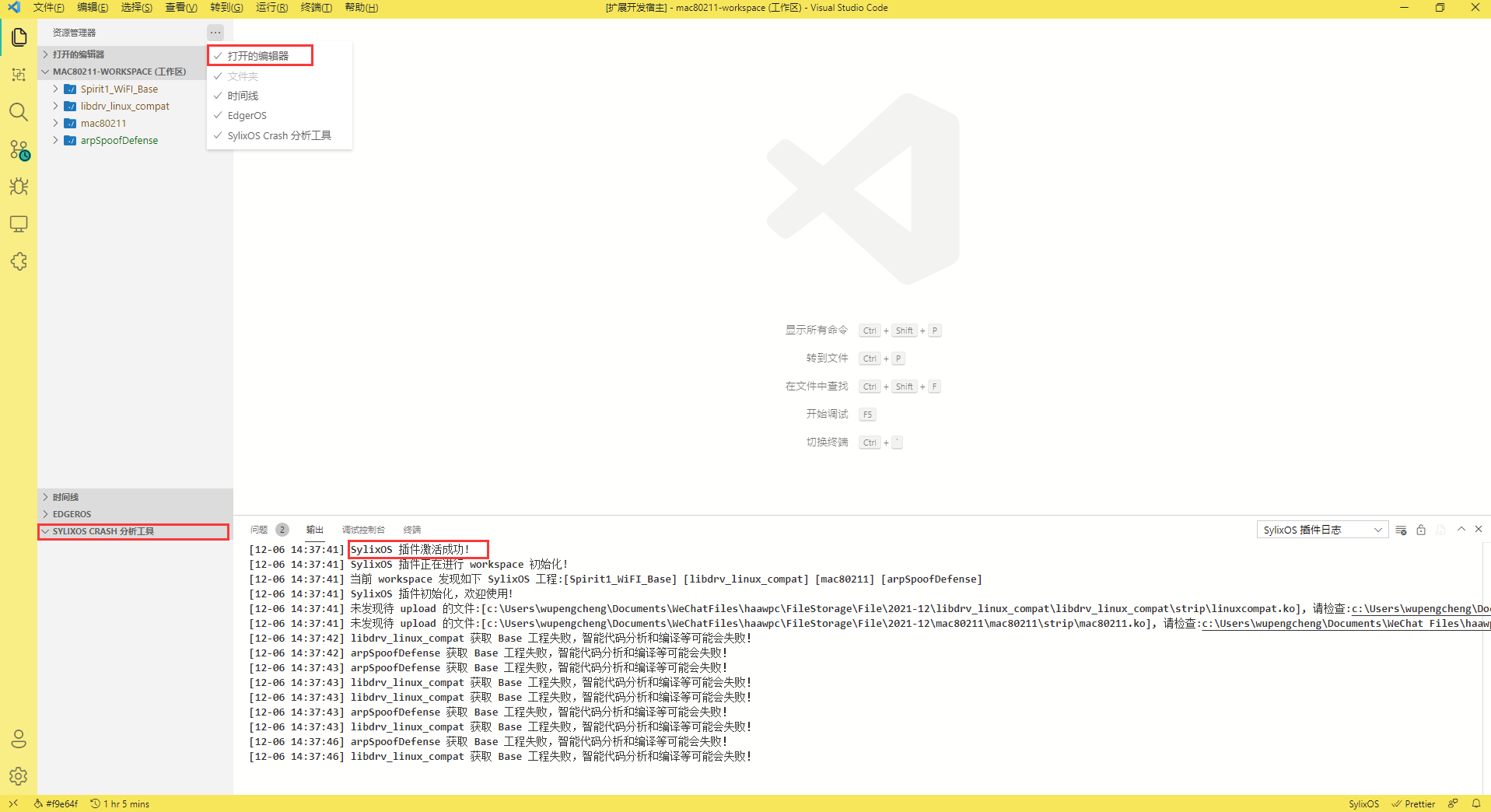

SylixOS Crash 分析工具 在安装激活了 SylixOS 插件后，就可以正常工作，其操作界面位于 vscode “资源管理器”下，如果所示：

添加待分析的可执行文件

当可执行文件执行时，发生了崩溃行为，可以采用如下两种方式将可执行文件添加到 SylixOS Crash 分析工具 中：

自动添加：

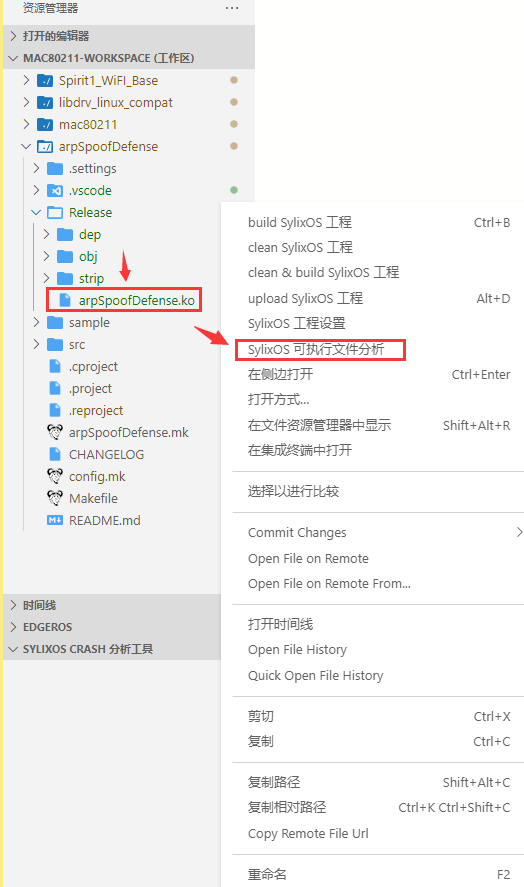

如果可执行文件就在当前的 vscode workspace 下，那么可以直接右击可执行文件，选择“SylixOS 可执行文件分析”，如下所示：

手动添加：

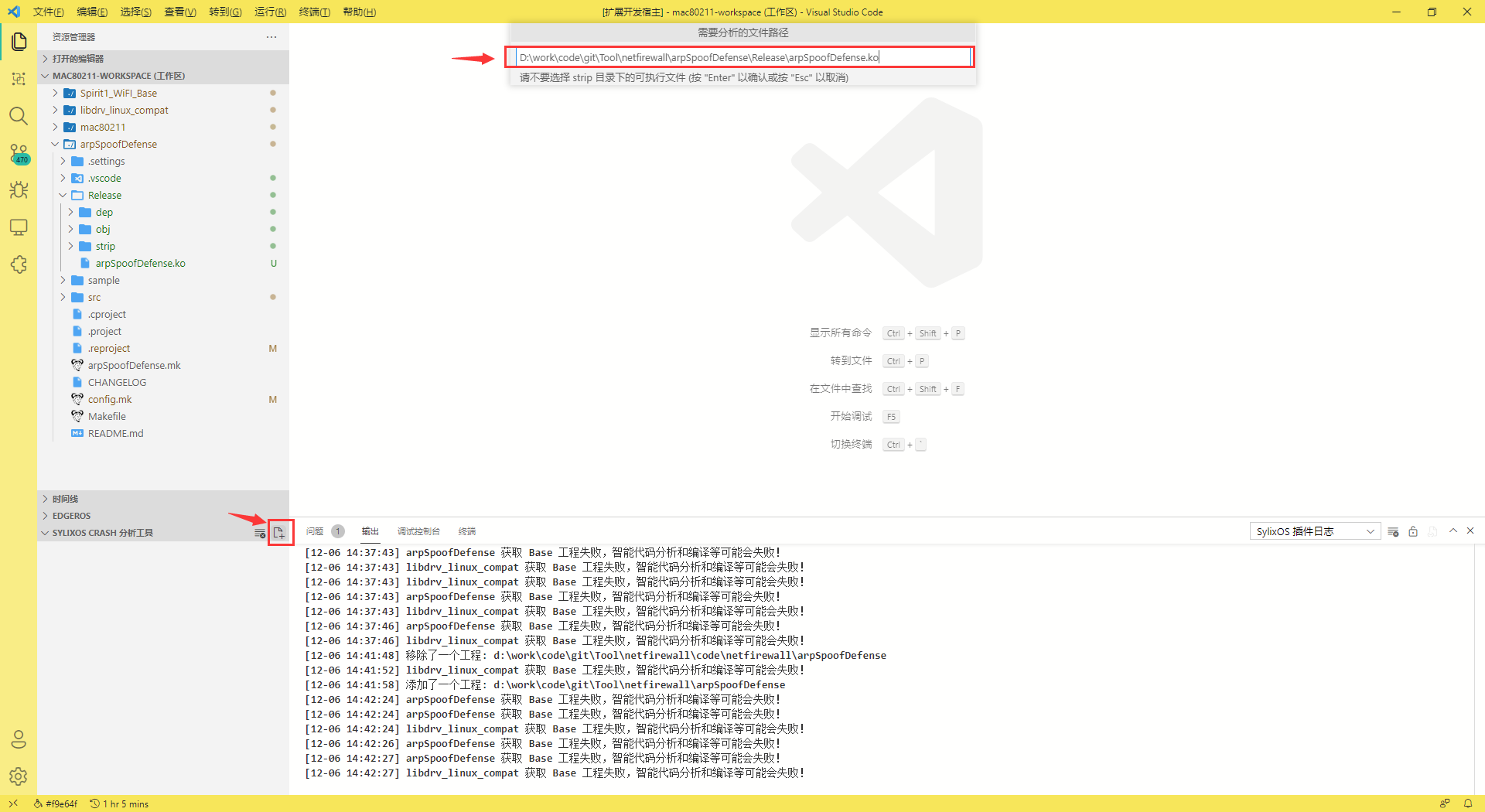

如果可执行文件没有办法直接在 vsocde 的 workspace 下添加，则可以通过 SylixOS Crash 分析工具 右边的“添加文件”按钮，手动添加，如下所示：

注意：

1. 架构获取失败：

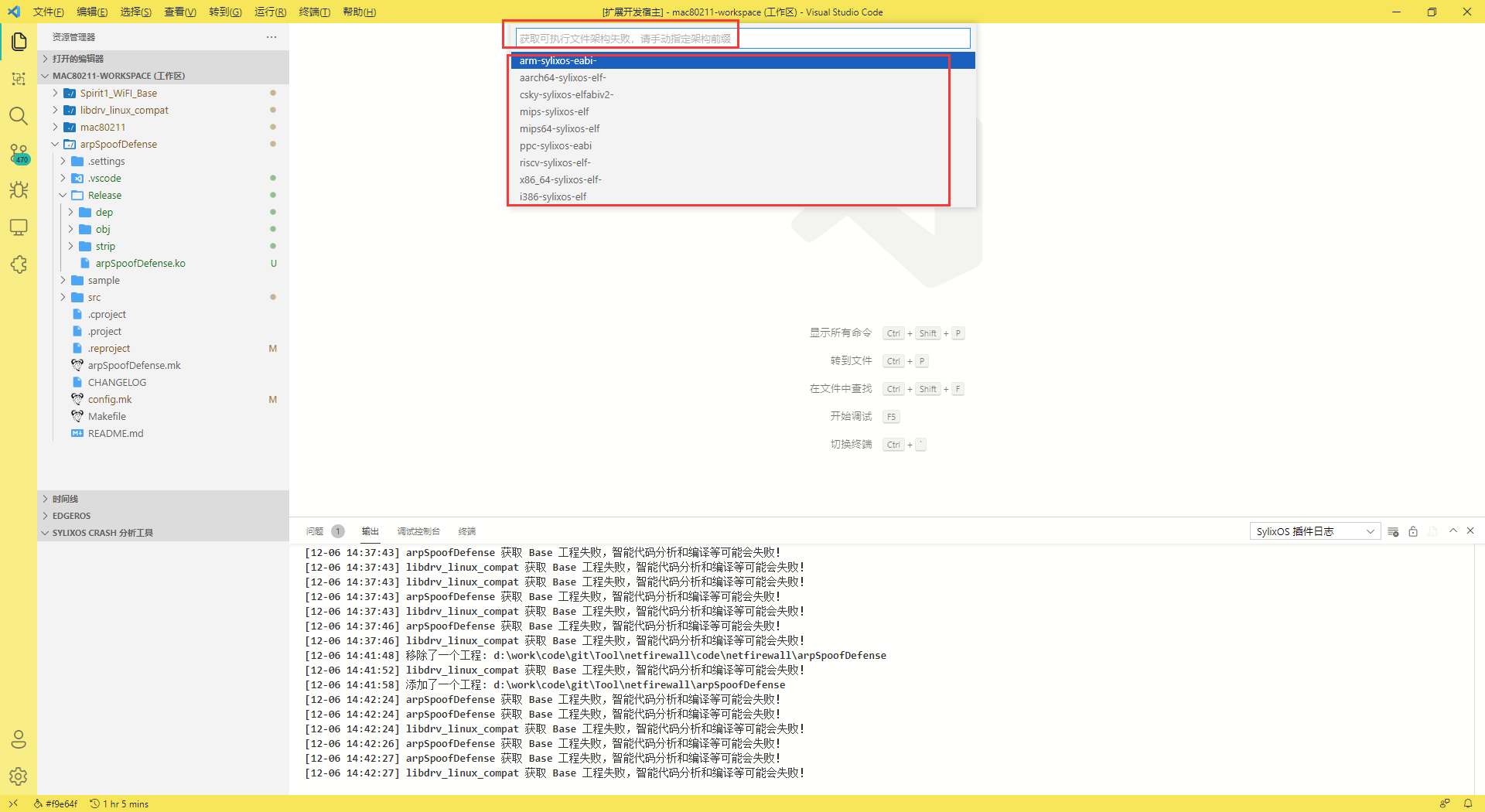

如果 SylixOS Crash 分析工具 添加可执行文件时，会去自动分析当前可执行文件应该选择哪种架构的 addr2line 工具去执行。如果 SylixOS Crash 分析工具 获取架构信息失败时，会弹出如下界面，此时需要用户手动选择对应的架构信息：

2. 可执行文件要求：

添加的 SylixOS 可执行文件不应该选择“strip”目录下的可执行文件，否则会导致无法正确分析地址。

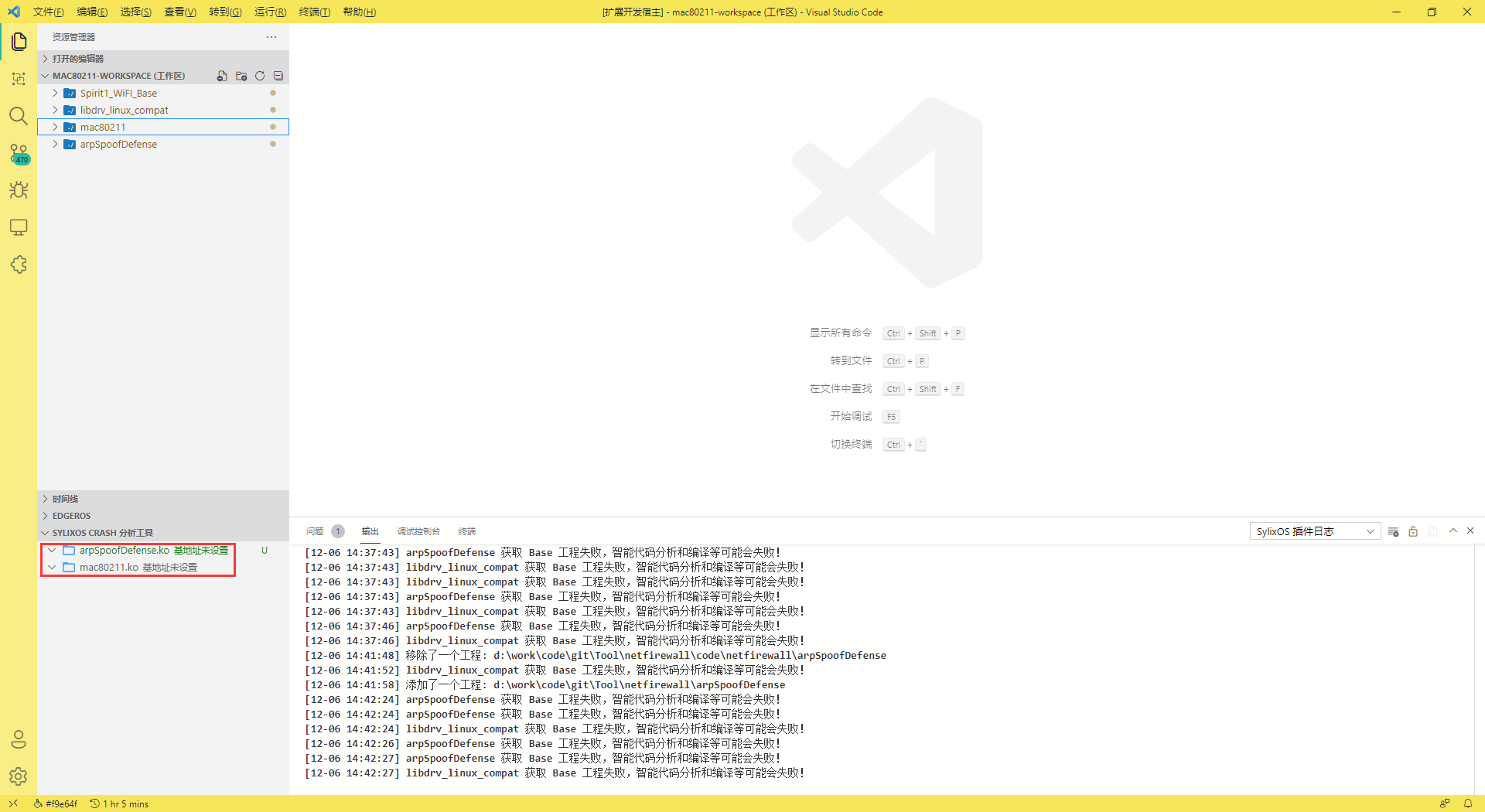

添加成功后，SylixOS Crash 分析工具 中会显示添加成功的可执行文件，如下所示：

设置运行基地址

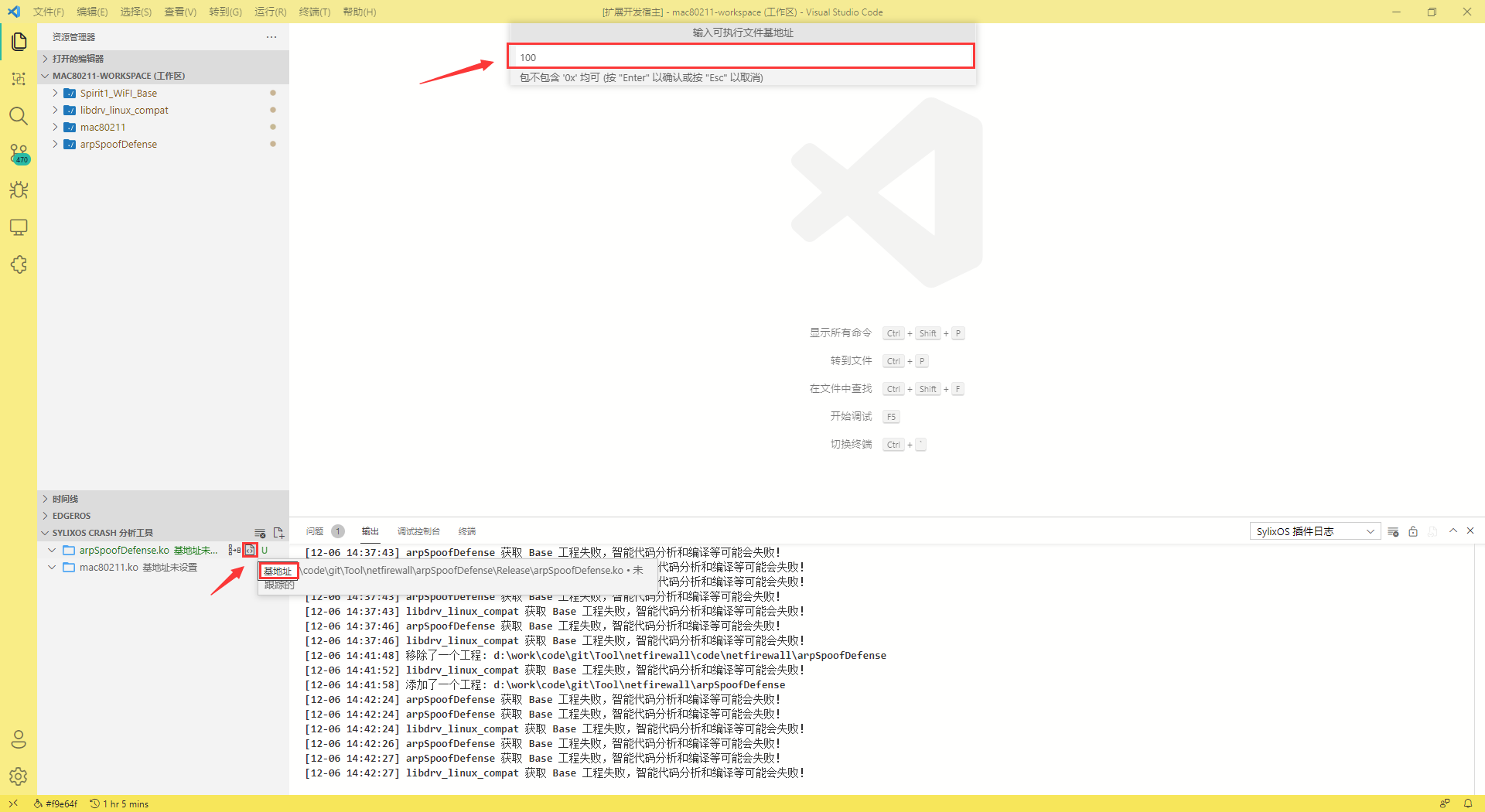

在可执行文件添加完成后，默认运行基地址是没有设置的，此时，可以添加对应可执行文件后边的“基地址”进行设置，如下所示：

注意：

1. 运行基地址的获取，参考 SylixOS 相关命令和用法，这里提供一些参考：
   • 一般 BSP elf 文件：运行基地址一般设置为：0x0；
   • 一般内核模块的 ko 文件：通过“lsmod”命令可以查看运行基地址；
   • 一般的应用库或者 APP 可执行文件：可以先通过“VPROC_MODULE_SHOW=1”设置 SylixOS 的环境变量，然后再运行可执行文件，进而获取到基地址。
2. 运行基地址设置时，应该是 16 进制的，“0x”包不包含均可，即设置“1000” 和 “0x1000”效果一致；
3. 运行基地址是可以重复更新的，如果运行基地址发生变化，则按照上述方式重新设置即可。

​

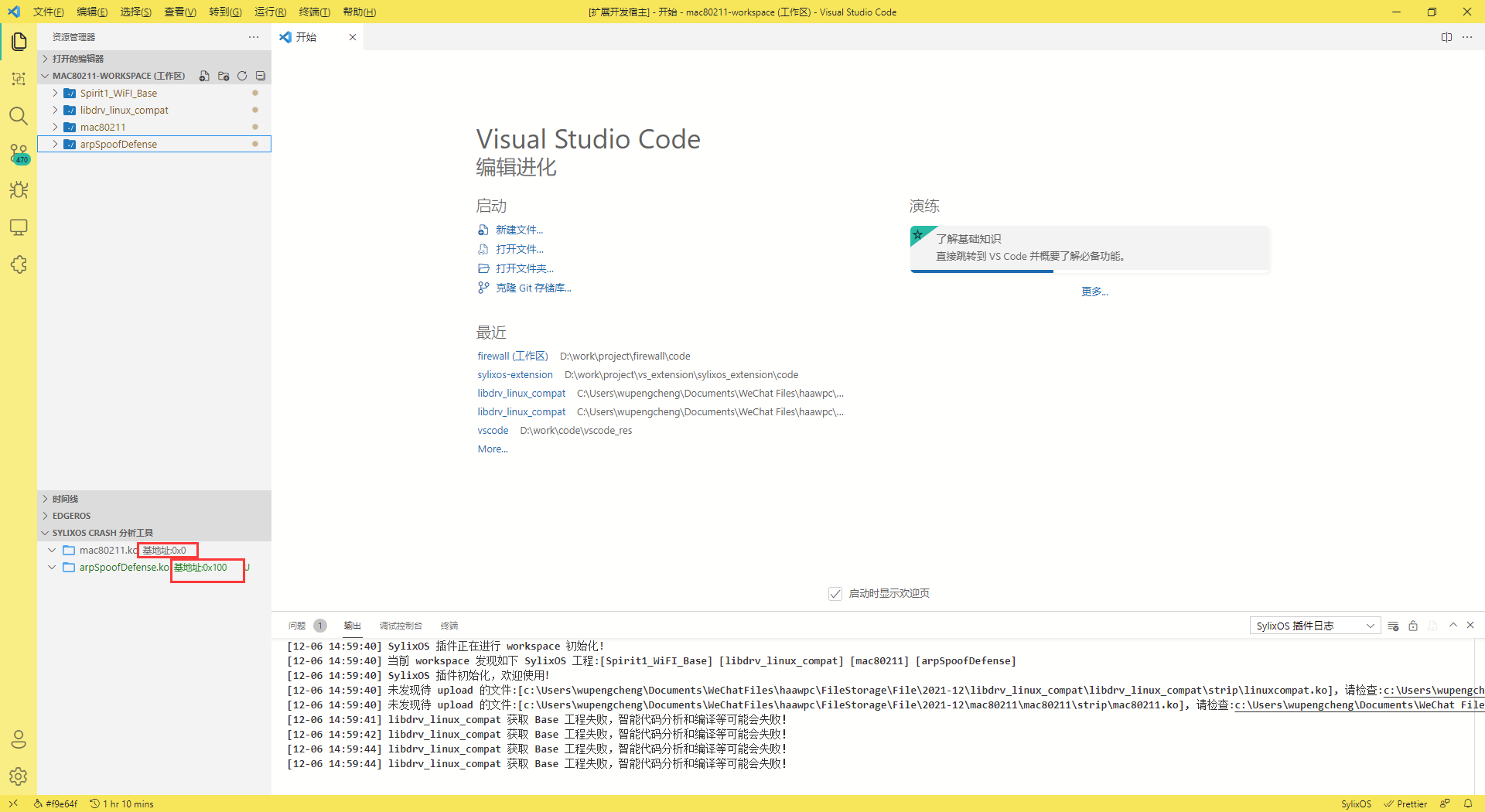

设置成功后，会在对应的文件右边显示出当前的基地址设置的值，如下所示：

crash 地址分析

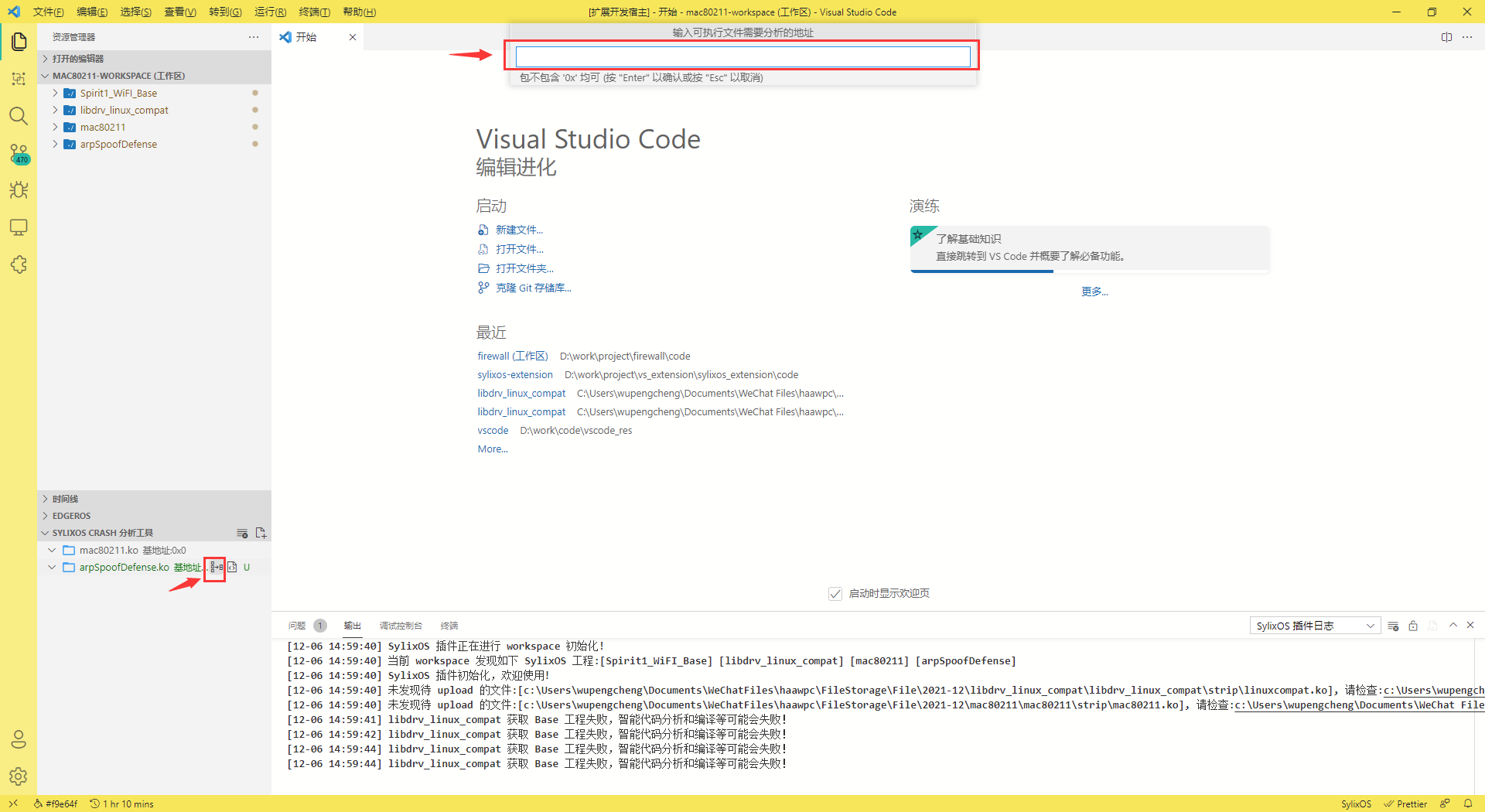

完成上述两步设置后，就可以对需要分析的 crash 地址进行分析，分析的方法很简单：在对应的可执行文件右侧点击“分析”按钮，然后输入 crash 地址，如下所示：

​

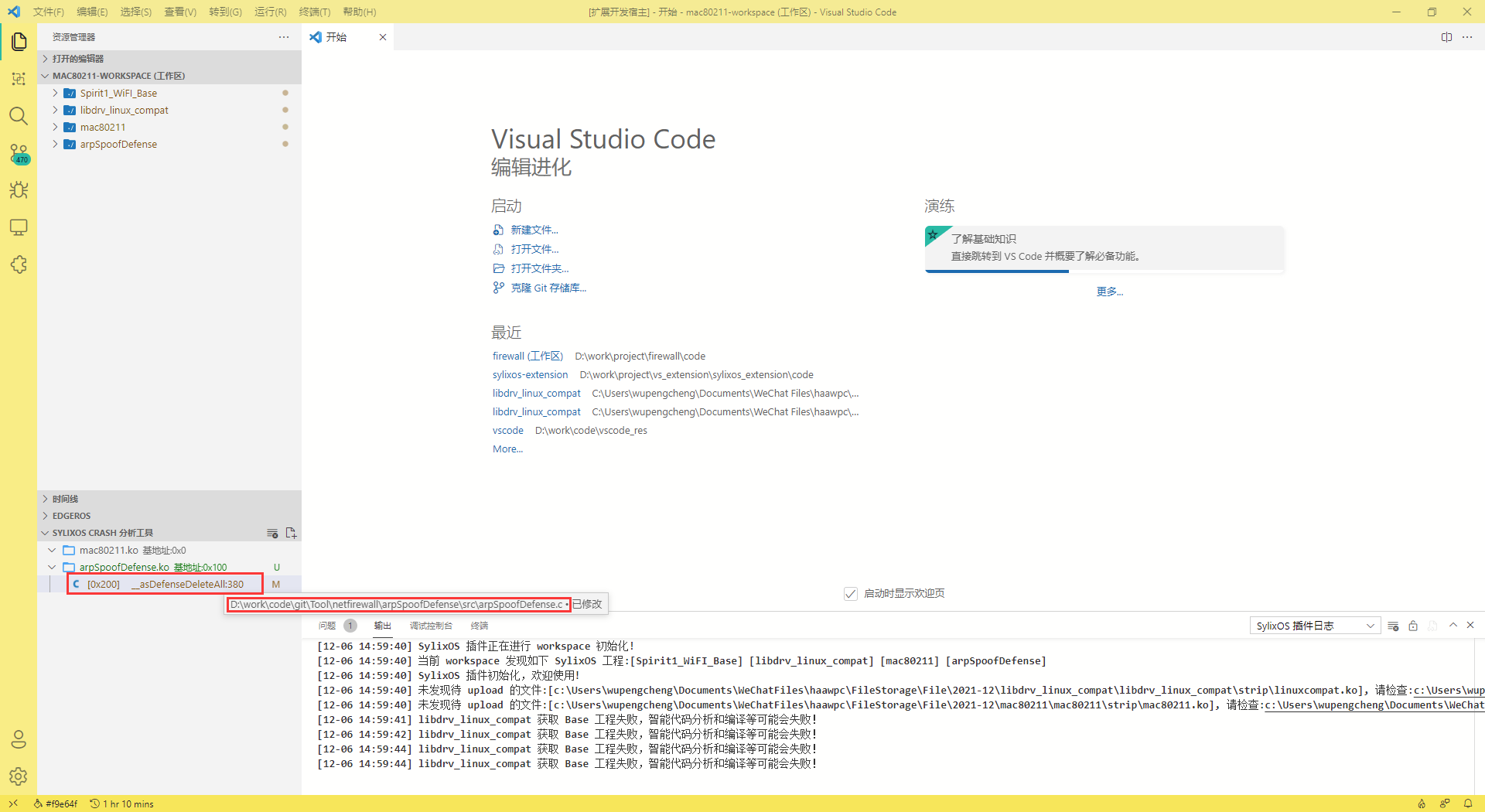

分析成功后，会在对应的文件下显示出分析的内容：

其中分析结果格式从左到右分别是：

[crash 地址] crash 函数:crash 代码的行数

同时，当鼠标停留在上面时，会显示对应的文件位置。点击此结果时，会自动打开出错文件，并跳转到出错行附近。

注意：

1. 分析的地址应该是 16 进制地址，包不包含“0x”均可；

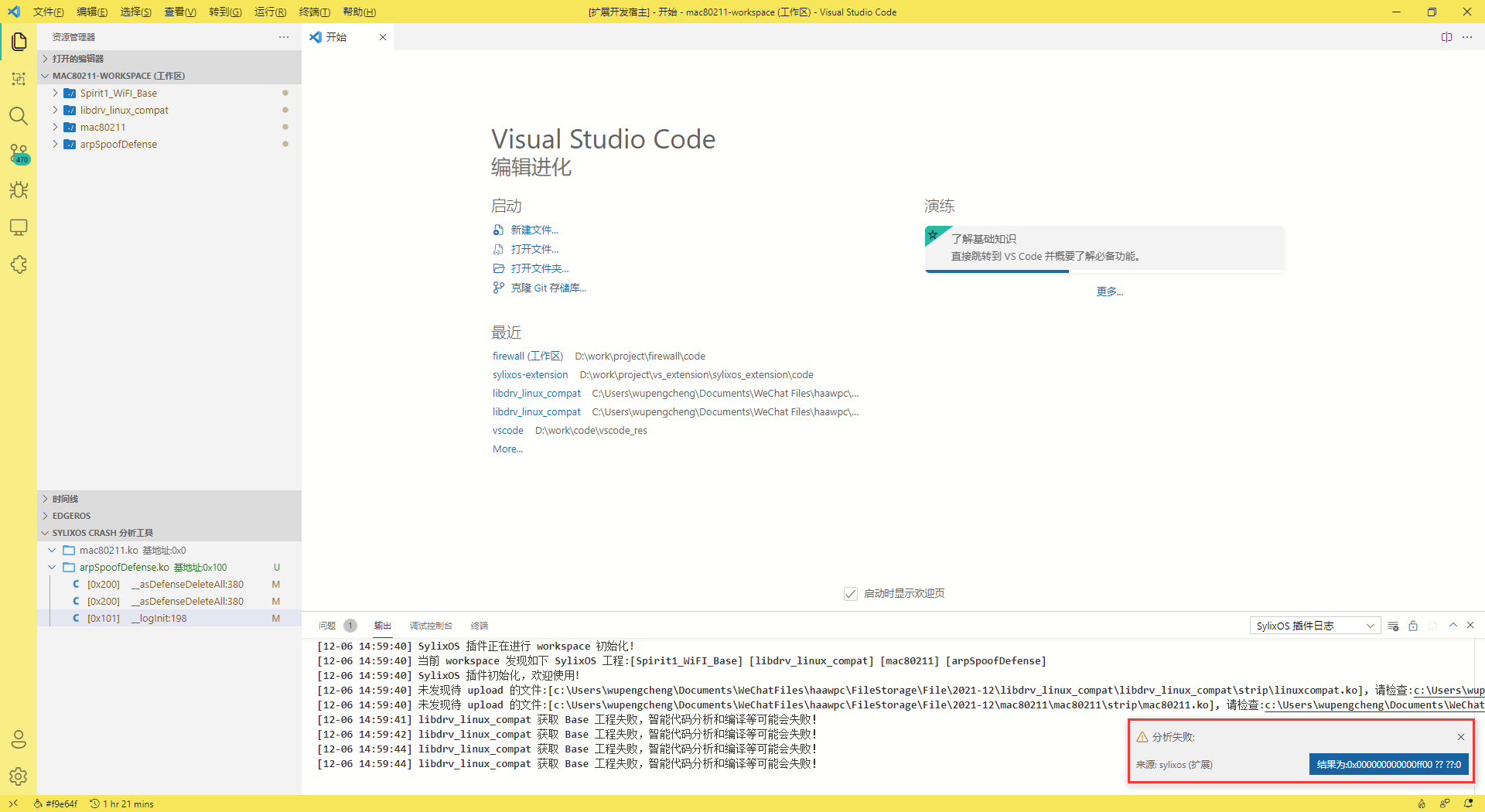

2. 如果分析失败时，不会在左侧列出分析结果，而是直接将 addr2line 的信息在 vscode 的右侧展示出来，如下:

清空分析文件

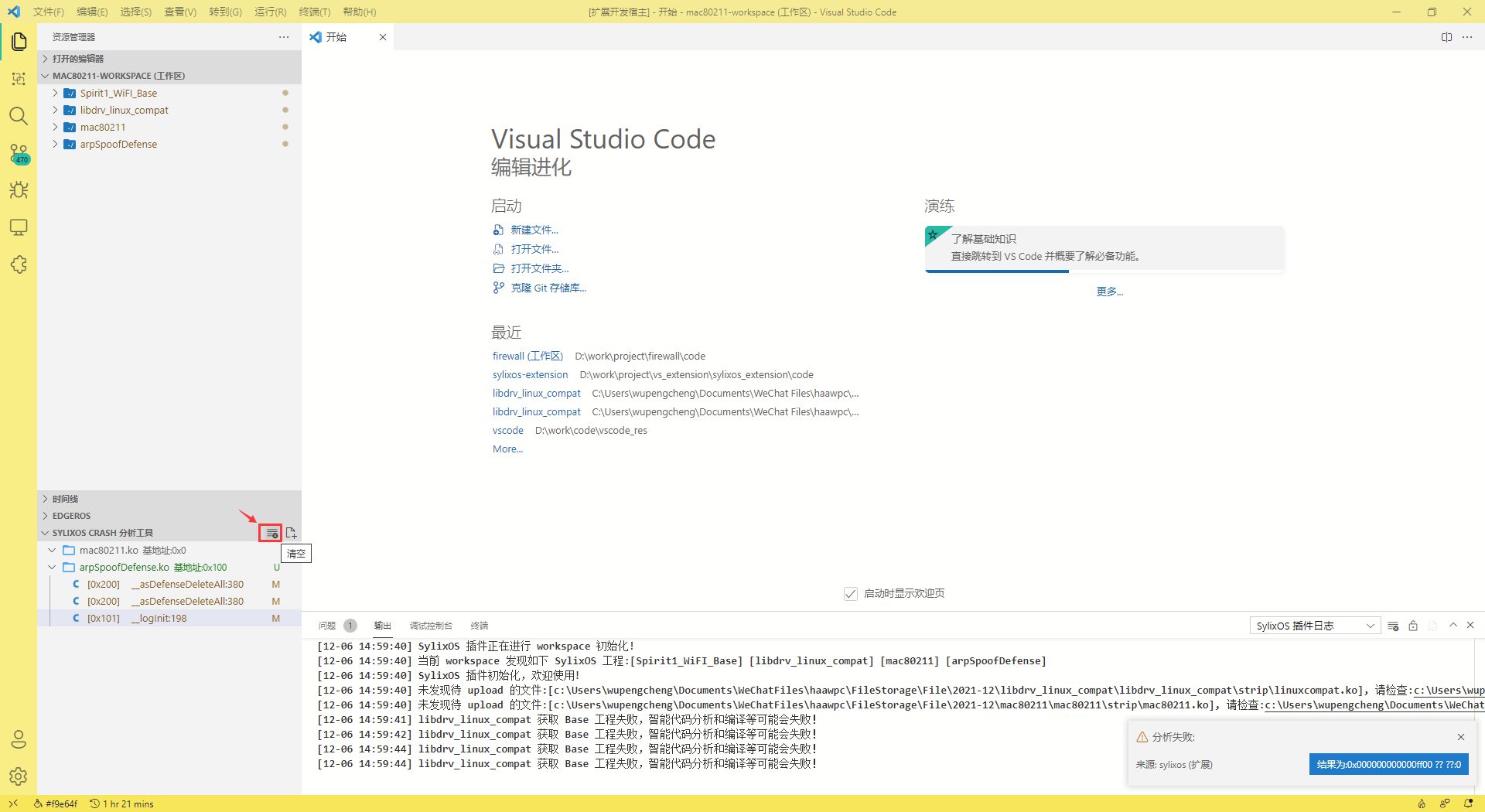

当需要清空当前所有的分析文件时，可以点击 SylixOS Crash 分析工具 右侧的“清空”按钮：

其他

当前工具已经支持 crash 分析信息记录功能。用户使用工具分析的所有结果都会同步保存在 workspace 的存储空间中，当 vscode 下次打开时，仍然可以看到之前的分析结果 😃
