UML交互图

  1.交互图是用来描述系统中的对象是如何进行相互作用的。即一组对象是如何进行消息传递的。

  2.交互主要用于描述协作的动态行为方面。

  3.对交互建模时，通常既包括对象（每个对象都扮演某一特定的角色），又包括消息（每个消息都代表对象之间的通讯活动，并导致一点定的动作发生）

@ 可用两种方式描述：

——强调消息的时间顺序。

——强调发送和接受消息的对象的结构组织。

@交互图包括：

——顺序图：强调消息的事件顺序

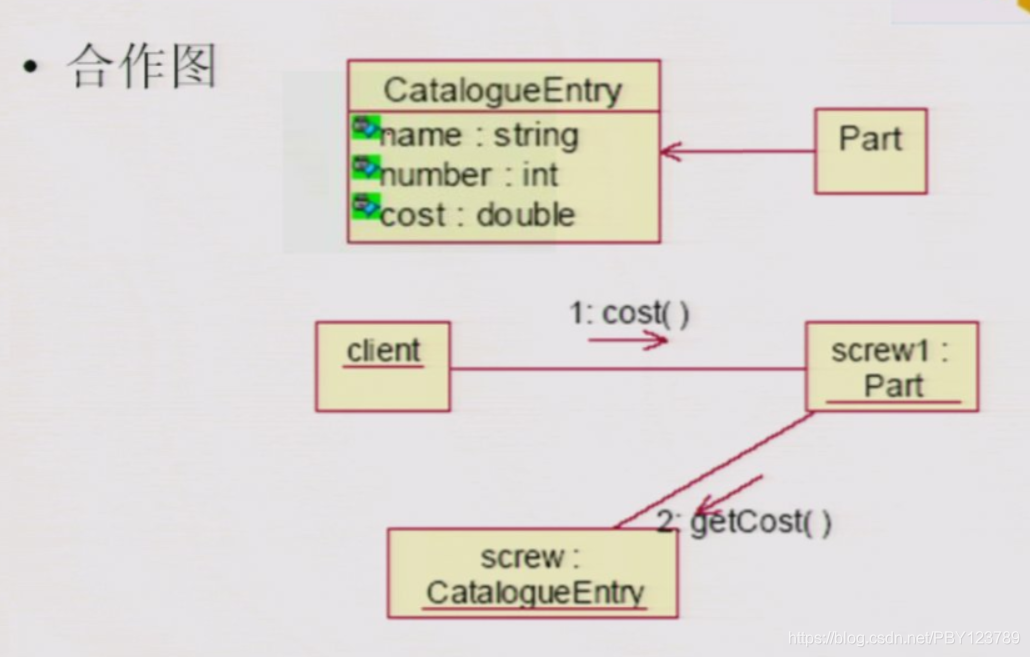

——合作图：强调对象之间的交互关系，

顺序图：

——顺序图描述按时间的先后顺序对象之间交互动作过程。

顺序图构成

——对象

——消息：是对象之间的同通信，可以是信号或者操作调用。

——生命线（激活):表示某段时间内对象是存在的。

消息

简单消息：表示简单的控制流

同步消息：表示嵌套的控制流

异步消息：表示异步控制流

可以将一个简单消息和一个同步消息合并城一个消息。
