在服务器产品交付阶段，BMC、BIOS及CPLD等核心固件的初始烧录通常采用离线编程方式，通过专用烧录器将固件镜像写入存储介质。随着服务器进入运维阶段，为应对安全漏洞修复、功能增强或硬件兼容性更新等需求，管理人员需借助远程管理接口实现固件升级。OpenBMC作为开源基板管理控制器固件框架，其设计的远程更新机制兼顾了灵活性与可靠性。本文将深入剖析OpenBMC在固件远程更新场景下的核心实现机制，重点解析其BMC固件单分区与A/B分区的更新流程、底层脚本的协作关系，以及通过总线接管更新BIOS/CPLD的硬件交互原理。

01 BMC固件更新

单分区方案：

在单分区方案中，BMC固件的所有组件只有单一副本，典型分区布局如下表所示：

分区名	设备节点	用途说明
bmc	/dev/mtd0	用于更新完整的BMC固件镜像
u-boot	/dev/mtd1	U-Boot 主体
u-boot-env	/dev/mtd2	U-Boot 环境变量
kernel	/dev/mtd3	Linux Kernel
rofs	/dev/mtd4	只读的根文件系统
rwfs	/dev/mtd5	可写覆盖层，存放用户配置和运行时数据

在这种方案下更新BMC固件时，管理员需要将完整的BMC系统镜像image-bmc上传到/run/initramfs/目录。执行reboot命令后，系统直接调用/run/initramfs/shutdown脚本，该脚本首先确保/proc等内核接口可用，以完成运行环境准备，接着彻底卸载所有与旧根目录关联的文件系统，确保Flash存储设备完全处于未被占用状态。随后检测更新镜像是否存在，一旦确认存在便启动看门狗机制防止意外重启，最后调用update脚本执行固件烧录，并通过reboot -f完成硬件重启。

update脚本作为更新操作的核心执行者，其功能主要包括安全校验、数据备份和烧录执行。在安全校验方面，它通过findmtd()确保目标分区正确，使用toobig()防止镜像溢出，并通过mtdismounted()确保分区未被挂载。在数据备份方面，脚本提供--save-files和--restore-files功能，读取/run/initramfs/whitelist文件，将rwfs中的重要用户数据备份到内存安全区域，更新完成后自动恢复。最终通过flashcp -v "$f" "/dev/$m"命令完成固件烧录，并将烧录状态写入特定区域以便系统启动时感知，在一切完成后清理暂存文件和临时备份。

A/B分区方案：

单分区方案的本质是对Flash进行全量重写。而A/B分区方案是一种更加灵活、可回退的"热更新"，这种方案为内核与根文件系统这两大核心组件分别建立了A/B两套分区，从而实现冗余。其分区布局示例如下：

分区名	设备节点	用途说明
u-boot	/dev/mtd1	U-Boot 主体
u-boot-env	/dev/mtd2	U-Boot 环境变量
kernel_a	/dev/mtd3	Linux Kernel A
kernel_b	/dev/mtd4	Linux Kernel B
rofs_a	/dev/mtd5	只读的根文件系统A
rofs_b	/dev/mtd6	只读的根文件系统B
rwfs	/dev/mtd7	可写覆盖层，在A/B系统间共享，存放用户配置和运行时数据

当需要更新时，BMC可以在后台将新的内核或文件系统写入当前未运行的分区（例如B分区），整个过程系统服务不中断。写入完成后，只需修改U-Boot的启动标志，下次重启时便会引导至新的B分区，完成镜像切换。如果新系统启动失败，还可以切回已知正常的A分区，实现回退。这种方案的最大优势在于支持组件增量更新，无需上传完整的系统镜像。

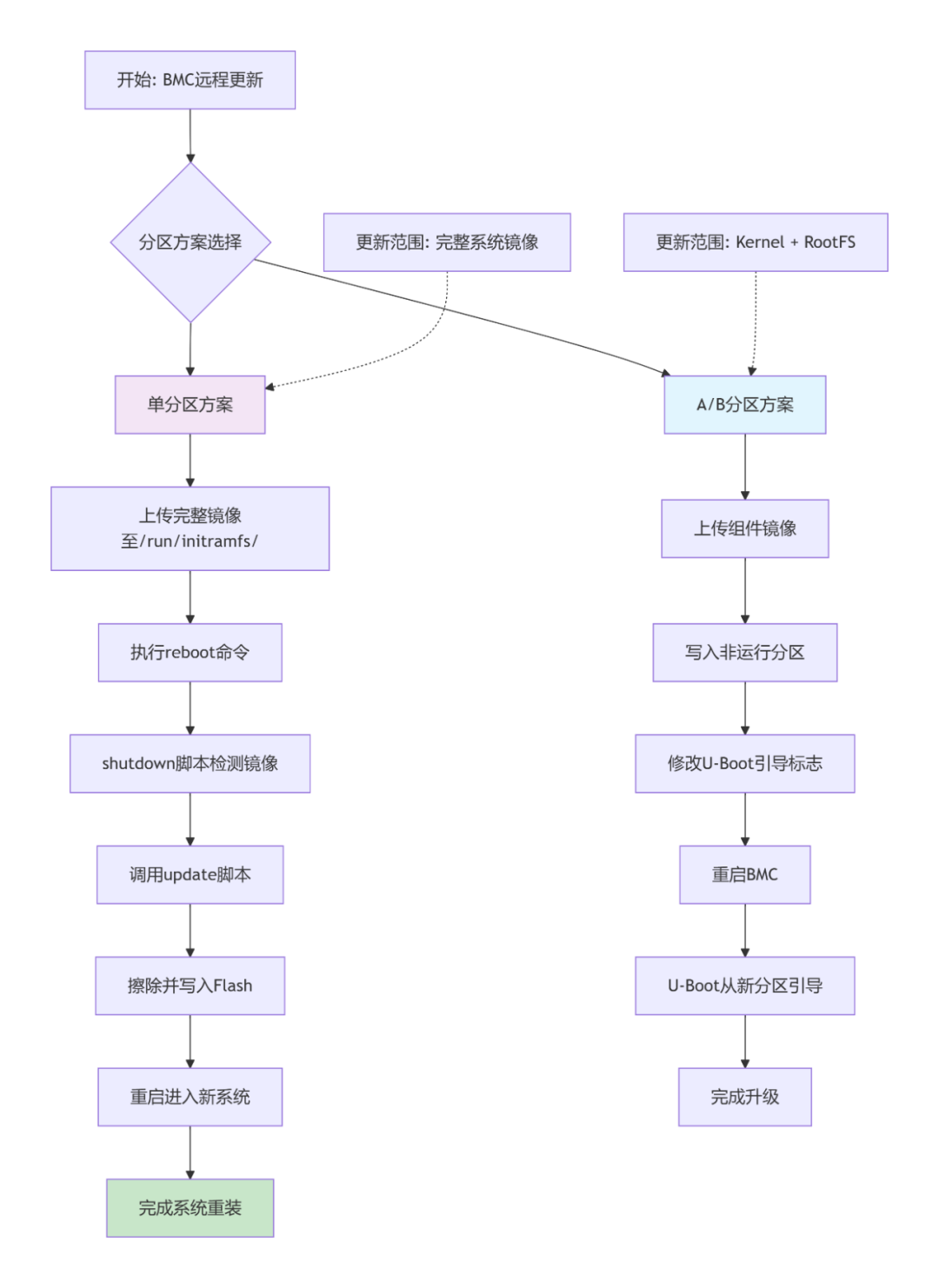

单分区方案通过全量重写Flash实现系统更新，操作直接但风险较高；A/B分区方案通过组件热更新提供了更好的可靠性和回退能力。两种方案各有适用场景，在实际生产中应根据可用性要求和维护成本进行合理选择。

02 BIOS固件更新

除了更新BMC自身，BMC还负责更新服务器主板上的其他固件。在服务器正常运行时，SPI总线由服务器CPU控制，用于访问BIOS。当需要更新时，BMC 会通过 GPIO 信号切换总线控制权，暂时成为 SPI 总线的主设备。随后，BMC通过其内部的SPI控制器，驱动这条共享的SPI总线，将固件镜像直接写入作为从设备的BIOS Flash。例如，在飞腾腾珑E2000S平台上，可通过底层命令手动完成此过程：

# 解除服务器对SPI控制器的绑定

echo 2803a000.spi > /sys/bus/platform/drivers/phytium_spi/unbind

# 通过GPIO切换总线控制权至BMC

gpioutil set CPU1_SPI_SELECT 1

# 重新绑定控制器，此时BMC成为主设备

echo 2803a000.spi > /sys/bus/platform/drivers/phytium_spi/bind

# 将BIOS镜像文件写入对应的Flash分区

flashcp -v bios.bin /dev/mtd6

# 将总线控制权归还给服务器

gpioutil set CPU1_SPI_SELECT 0

03 CPLD固件更新

CPLD固件体积虽小，却控制着服务器关键硬件逻辑（如电源时序、信号复用）。BMC通过接管JTAG总线完成其更新。正常情况下，JTAG总线由服务器CPU使用。当通过BMC发起CPLD更新时，管理员上传用于写入CPLD固件的专用编程文件（如SVF文件），BMC通过GPIO或外部多路复用器切换，临时占用JTAG总线。随后，BMC内部的JTAG控制器驱动JTAG信号，按JTAG协议将新镜像写入CPLD的非易失存储器。以飞腾平台更新国产安路科技的服务器CPLD为例，手动更新命令如下：

# 切换JTAG总线控制权至BMC

gpioutil set CPU_JTAG_SELECT 1

# 通过JTAG接口烧录SVF格式的固件文件

loadsvf -d /dev/jtag0 -v -s /tmp/jtag.svf

CPLD更新完成后，通常需要对整机或对应模块进行断电上电，新的逻辑才会被加载生效。

本期内容聚焦OpenBMC在固件更新中的底层机制：BMC自身更新可通过单分区方案实现完整系统重装，或通过A/B分区方案实现热更新；而BIOS和CPLD的更新则依靠BMC临时接管硬件总线来实现。这些底层机制虽然直接有效，但通常涉及复杂的手动操作。下期内容，我们将深入分析OpenBMC如何通过上层服务（如Redfish API和phosphor-software-manager）将这些底层操作封装起来，在Web界面上实现一键式、可审计、安全可靠的统一固件更新。
