4通道500Msps 14bit AD采集 PCIe板

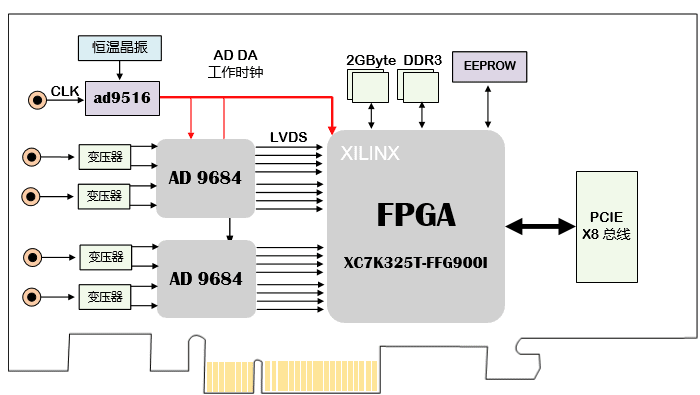

一、板卡概述 　　一款PCIe板型的多通道高速AD采集卡。板载两颗五百兆采样频率的高性能AD芯片，数据输出模式为LVDS（DDR）并行模式，核心主处理芯片为XC7K325T-FFG900I，外部接有两组位宽64bit的DDR3存储芯片，每组容量4GByte，可实现乒乓读写操作。 上位机接口采用PCIe Gen2 X8总线，可实现不低于3GByte/s的DMA数据上传速度。 该板可广泛用于通信领域的信号采集、毛刺检测、脉冲检测等领域。 二、性能指标 板卡功能 参数 内容 ADC 芯片型号 AD9684 路数 4路ADC， 采样率 500Msps 数据位 14bit 数字接口 DDR LVDS 模拟接口 交流耦合 模拟输入 ±1V  连接器 5路 SMA 输入阻抗 50Ω 模拟指标 · SFDR：80dBFS at 70MHz Fin（500MSPS）  · SNR：64.5dBFS  · ENOB：11bit 时钟 PLL芯片 AD5616-1 板载晶振 10MHz 温补晶振VCXO 外输入时钟 默认10MHz，3.3V LVTTL电平 触发 路数 无 电平 FPGA 型号 XC7K325T-FFG900I 外部缓存 DDR3@1GB DDR3 SDRAM，64位800MHz 加载方式 QSPI  Flash PCIe V2.0 PCIeX8; 2GB/s 采集 软件 操作系统 Win7 64bit 功能 触发采集、连续采集，硬盘存储，回放显示 板卡标准 PCIe规范 板卡尺寸  160mm *110 mm 板卡重量 （含散热片）1Kg 板卡供电 +12V@2A；20W 工作温度 Industrial  -40℃到+85℃ 三、软件功能 　　配套逻辑、DMA、WIN7系统驱动、提供上位机应用API接口、 上位机波形显示界面 。
