一起玩转GNU Radio：LimeSDR Source/Sink模块

本文内容、开发板及配件仅限用于学校或科研院所开展科研实验!

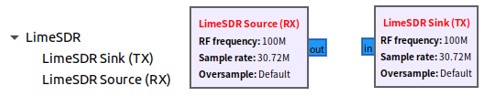

在GNU Radio中控制LimeSDR设备的模块有两类，一类是比较通用的osmocom Source/Sink模块，一类是专门为LimeSDR设备定制开发的LimeSDR Source/Sink模块，目前该类LimeSDR设备模块为控制LimeSDR-USB（LimeSDR标准版）、LimeSDR Mini（LimeSDR迷你版），建议使用LimeSDR Source/Sink模块。

 本文对LimeSDR Source（RX）、LimeSDR Source（TX）模块使用进行简单说明。

目录

一、LimeSDR Source（RX）模块

1、 “General”选项卡：

2、“Channel A”“Channel B”选项卡：

二、LimeSDR Source（TX）模块

1、“General”选项卡：

2、“Channel A”“Channel B”选项卡：

---

一、LimeSDR Source（RX）模块

LimeSDR Source（RX）属性界面如下图所示，一般用于控制LimeSDR-USB、LimeSDR Mini的选项卡为“General”“Channel A”“Channel B”。

1、 “General”选项卡：

Device serial：一般情况下不填。只有在连接多个LimeSDR（Mini）的情况下，利用序列号对设备使能进行区分。 File：一般情况下不填。如果存在预配置文件，可以使用该功能进行加载。

Channel：是对LimeSDR（Mini）的接收通道进行选择。LimeSDR标准版拥有两个接收通道，所以可以单独选择A或B通道，也可以同时使用两个通道，即选择A+B。但是LimeSDR Mini版只有一个接收通道，只能选择A，不能选择B或者A+B。

RF frequency：为接收中心频率。

Sample rate：为采样率，直接决定了LimeSDR-USB、LimeSDR Mini的接收带宽，如中心频率为100MHz，采样率为30M，则LimeSDR（Mini）即对频率区间为[85MHz,115MHz]的信号进行接收并采样。

Oversample：过采样。

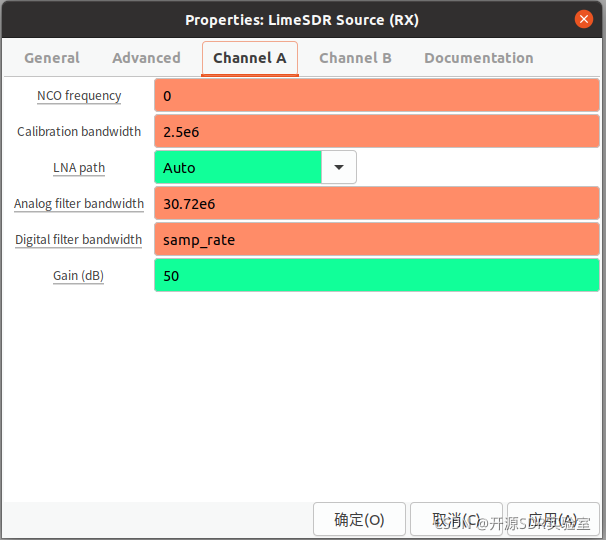

2、“Channel A”“Channel B”选项卡：

NCO frequency：NCO频率，参考百度百科https://baike.baidu.com/item/NCO/6133465?fr=aladdin。

Calibration bandwidth：校准带宽。

LNA p
