一、前言

ACE_Engine框架是OpenAtom OpenHarmony（简称“OpenHarmony”）的UI开发框架，为开发者提供在进行应用UI开发时所必需的各种组件，以及定义这些组件的属性、样式、事件及方法，通过这些组件可以方便进行OpenHarmony上UI应用的开发。

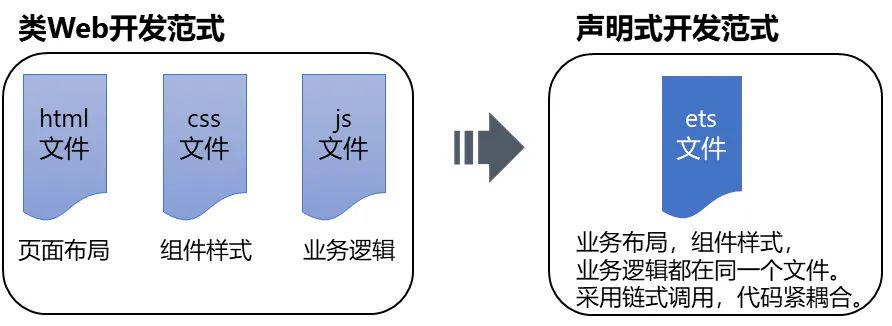

ACE_Engine提供的组件分为两种类型，即类Web开发范式类型和声明式开发范式类型。其中类Web开发范式中定义一个页面需要三个文件，html，css和js文件。html文件负责页面布局，css文件负责定义组件的样式，js文件负责业务逻辑实现。而声明式范式仅需要1个ets文件，页面布局和组件的样式以及业务逻辑实现都在此文件中。如图：

二、ACE_Engine框架模块划分

对于类Web开发范式组件，根据组件从前端到后端的过程，可以将整个框架划分为JsFrameWork、DomNode、ComPonent、RenderNode四个模块。其作用分别如下：

• JsFrameWork：

负责解析前端html和css文件，创建出DomNode树。该树的结构和前端页面是一一对应的。

• DomNode：

负责将Dom树转换为Component树。注意一个Dom节点转换过后的Component节点实际上并不是一个单独的节点，而是一棵以rootComponent为根节点的组件树。该树中逐层包裹了对应的功能组件，最内部才是真正的主节点（这样的作用是功能解耦合，将某一特定的功能放到对应的组件中去）。如BoxComponet负责组件的边框绘制，DisplayComponent负责组件透明度绘制，TouchComponent负责组件触摸时间的处理等，一个详细过程见DOMNode::GenerateComponentNode函数。

• ComPonent：

负责将Component树中所有继承自RenderComponent的节点（可绘制节点）创建对应的RendNode节点，生成对应的RendNode树。见RenderComponent ::CreateRenderNode虚函数。

• RenderNode：

RenderNode即可绘制的节点，负责组件的最终布局和绘制。其中布局函数为PerformLayout虚函数，由每个组件对应的实现类Render***类来实现。绘制函数为Paint虚函数，由每个组件对应的子类FlutterRender***类来实现。

对于声明式开发范式组件，根据组件从前端到后端的过程，可以将整个框架划分为EtsLoader、JsView、ComPonent、RenderNode四个模块。其作用分别如下：

• EtsLoader

负责解析ets页面，根据组件的tag标签创建对应的JsView对象，生成jsView树。

• JsView

负责处理组件的属性，方法和事件。并通过Create函数创建对应的Component树。

• ComPonent：同Web开发范式组件中的Component

• RenderNode：同Web开发范式组件中的RenderNode

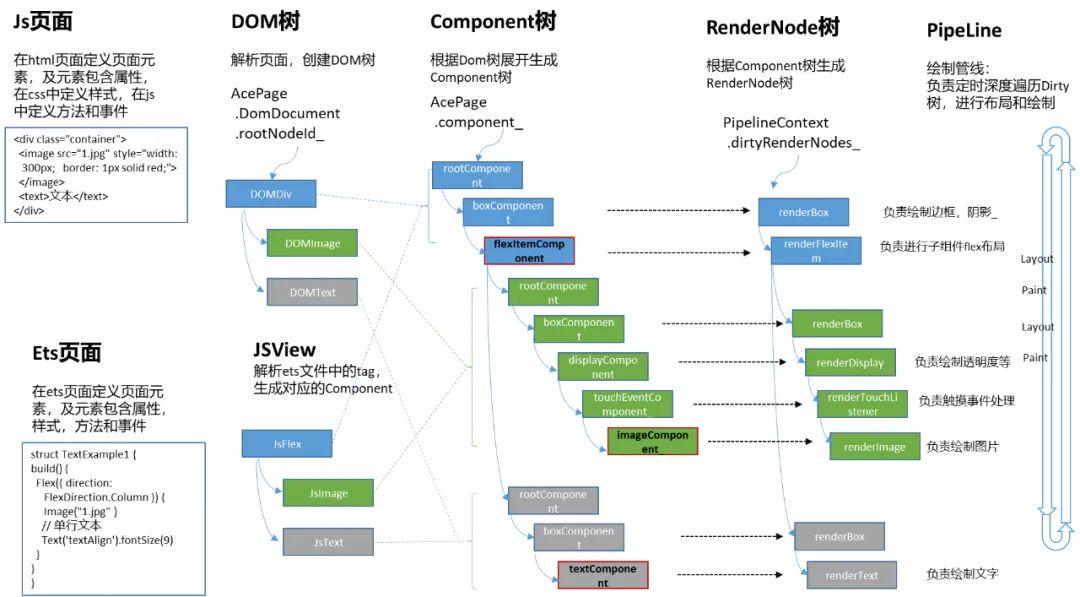

各模块创建示意图如下图所示：

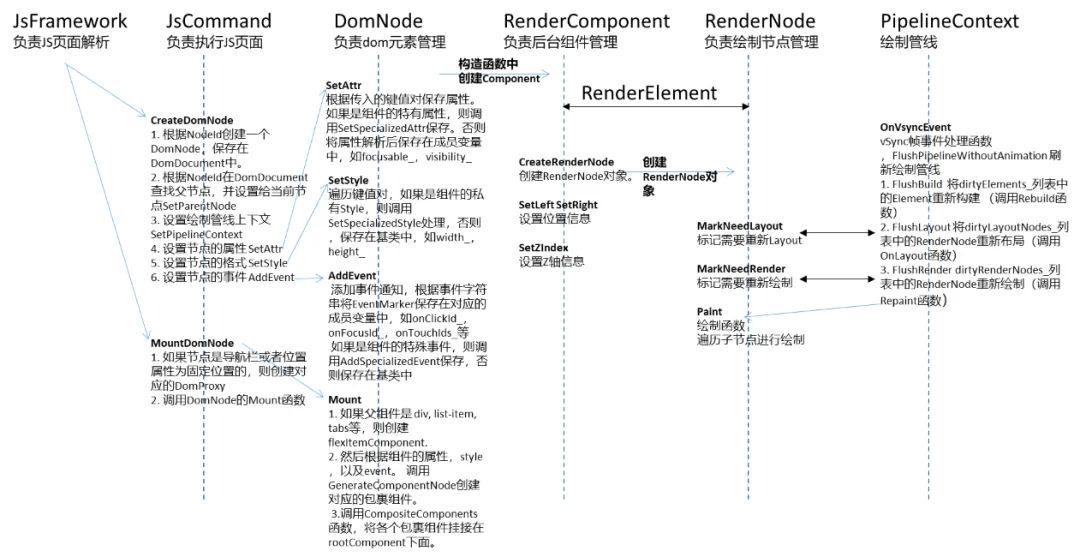

各模块间的调用关系及主要函数如下：

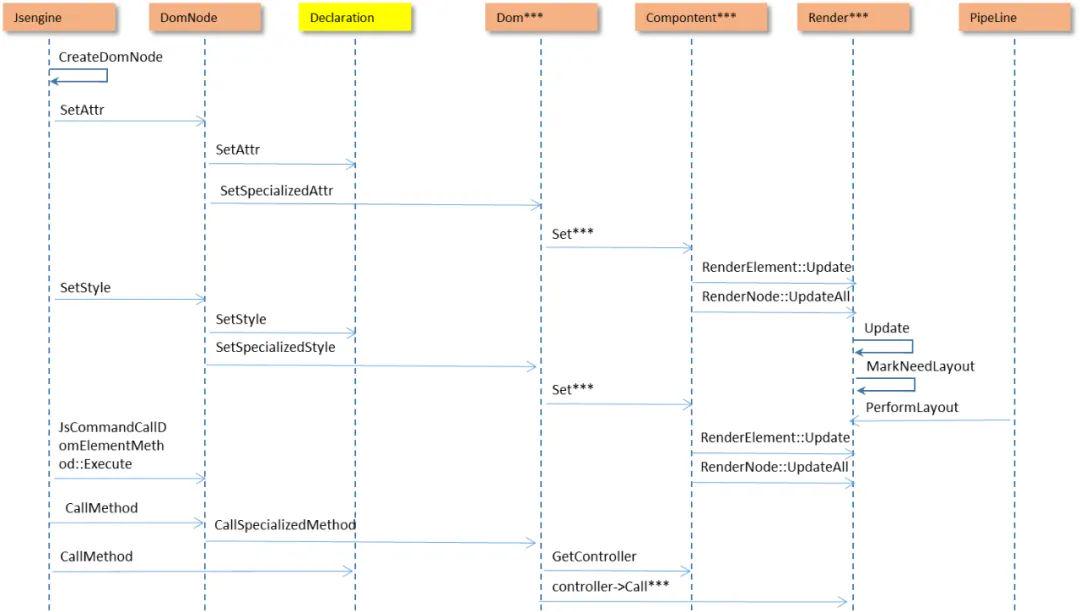

三、组件的属性和样式的传递过程

1. 组件的属性和样式是保存在前端页面的，通过JsframeWork解析页面，并调用JsEngine的CreateDomNode接口创建Dom节点的同时传递新节点属性和样式。如果页面中属性样式发生变化，则单独调用SetAttr或SetStyle来更新属性和样式。

2. DomNode收到属性和样式之后，会将通用属性保存在Declaration类中，将组件特有的属性通过SetSpecialAttr和SetSpecialStyle函数保存在自身。

3. DomNode调用对应Component类的Set***函数，将所有属性和样式设置到Component中。

4. RenderNode创建后，会调用其Update函数。该函数内调用对应Component的Get***函数，来接收组件的所有属性和样式。

5. 在PipeLine中会遍历每个RenderNode进行布局和绘制，此时，就依据RenderNode中接收的属性和样式，进行布局并绘制。

四、总结

ACE_Engine框架整体代码较复杂，涉及的类别也比较多。本文介绍了一个ACE组件从前端的页面描述，到中间层三棵树的创建和属性传递，以及最终进行UI布局和绘制的整个过程。该过程总结一下就是：JS页面 —> Dom树 —> Component树 —> Render树，最后绘制Render树。大家只要理解这个基本过程，再结合代码关注重点流程，就能够对ACE_Engine框架的代码有整体的理解。在此基础上可以进行ACE组件的增强功能开发，包括新增一个ACE组件等。
