导言：

大模型时代，基于个人文档库的 RAG 应用迅速崛起，而文档解析作为关键首步，直接决定了大模型对文档内容的理解程度与回答准确性。在面对科学类文档中大量的公式时，准确解析公式显得尤为关键。而评价一个模型是否准确的前提是有一个准确、公平的指标。然而，熟悉公式识别领域的人员会发现使用BLEU、EditDistance等纯文本指标无法准确地衡量公式识别的性能，原因是同一个公式存在多种Latex书写方式。

为此我们提出一套基于视觉元素匹配的评价指标CDM，与人工查看公式方式类似，能更准确的评价公式识别的效果，从而促进公式识别领域的发展。

本研究成果《Image Over Text: Transforming Formula Recognition Evaluation with Character Detection Matching》已被计算机视觉顶级会议CVPR 2025接收，作者团队来自上海人工智能实验室OpenDataLab团队与上海交通大学，欢迎关注。

论文链接：https://arxiv.org/pdf/2409.03643

一、什么是CDM

CDM（Character Detection Matching），顾名思义，是从字符检测和匹配的角度来考虑公式的评测问题，首先来看下官方Demo给的简单案例：

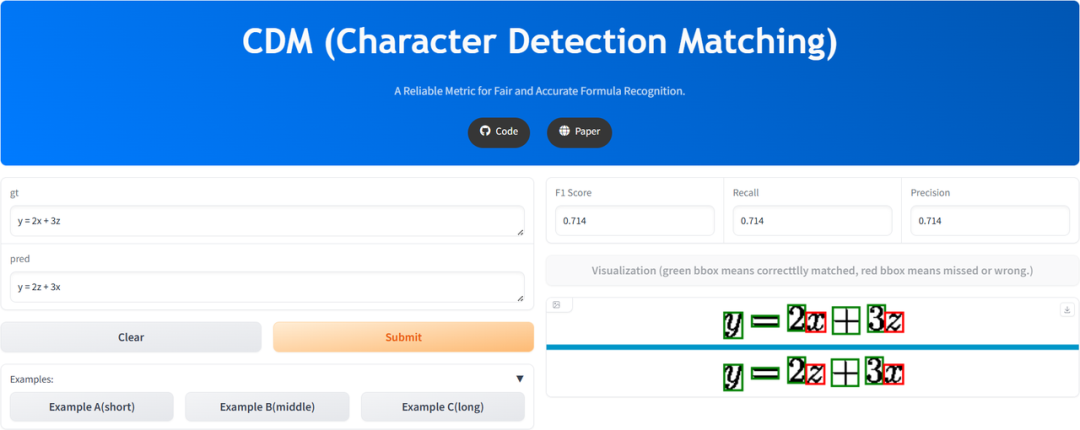

Demo界面中，左侧是两个文本框，用来键入公式的真值和预测值（Latex格式），右侧是计算的结果指标，以及可视化的匹配结果，可视化结果里，清楚的用绿色框来定位预测正确的字符，同时用红色框来定位预测错误的字符。

二、CDM和传统指标的对比

1. CDM和纯文本指标（BLEU，Edit Distance等）的对比

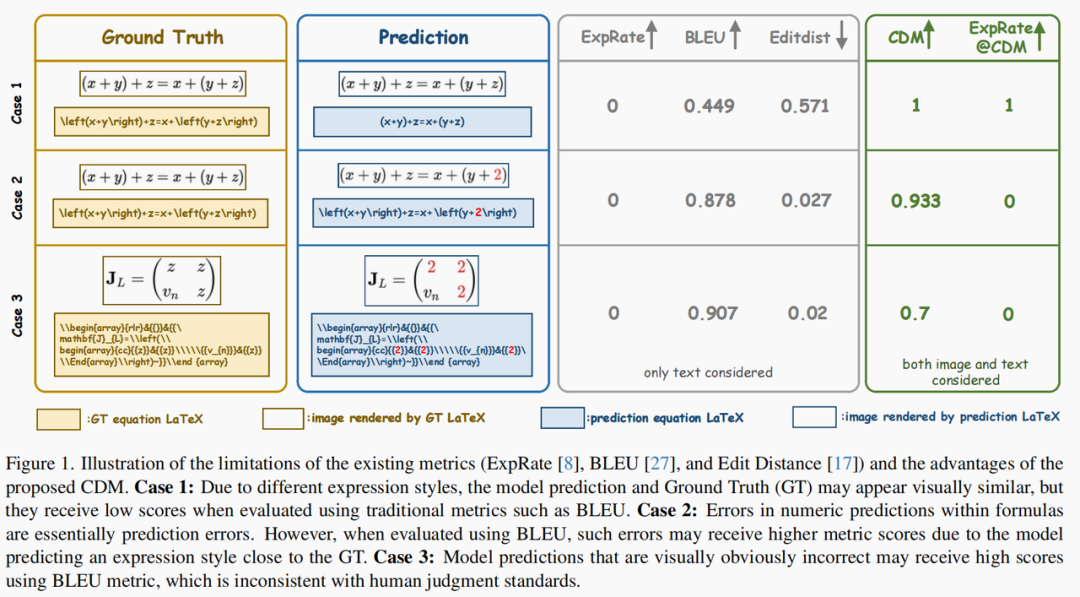

下图展示了CDM和BLEU、EditDisttance ExpRate等纯文本指标相比的优点，其中，case1，预测和真值的公式是相同的，但是由于书写风格不一致，纯文本的指标都不能正确的评价这种情况；case2和case3同样都是将"z"识别成"2"，但是错误个数不一样，纯文本指标都不能正确的根据错误个数来衡量错误程度。

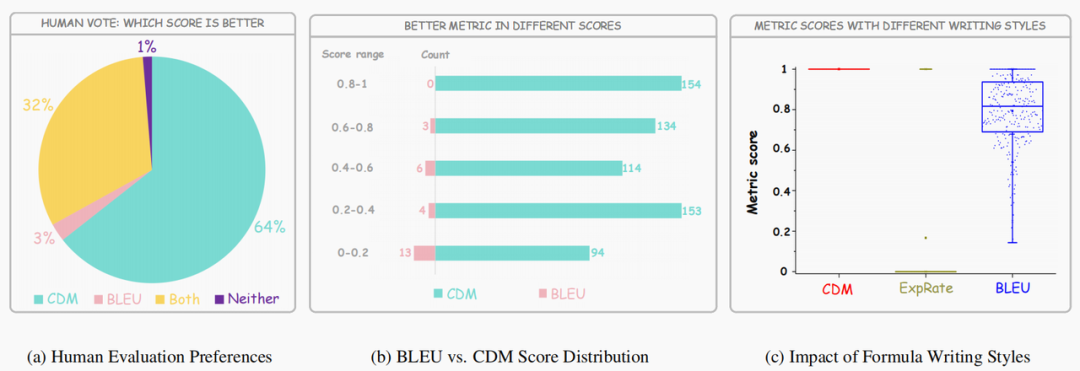

为了验证CDM在更大范围优于纯文本类指标，作者做了两组实验。其一是人工投票实验，作者随机挑选了1000组case，并计算它们的CDM指标和BLEU指标，然后让志愿者筛选哪个指标更合理，下图(a)显示投票结果中，64%的case，CDM要优于BLEU，剩下的情况里，32%的case两者同样合理，3%的case BLUE要优于CDM，还有1%的case两者都不合理，可以看见CDM在大多数情况下都是合理且要优于BLEU的；下图(b)显示的是按分数分层的case里，CDM和BLEU更优的数量，可见在公式的预测质量越高，CDM约显示出绝对的准确性，在公式预测的分数较低的情况下，才有一些CDM不够合理的case出现。

除了人工投票实验，作者还设计了一个模拟实验，让ChatGPT对一组公式进行重写，重写的过程不能改变公式的渲染效果，这种情况下按理来说评测指标不应该产生变化，但是实际上，只有CDM的结果始终保持为1，BLEU和ExpRate指标都受到了很大程度的扰动，如图(c)所示。

2. CDM和纯图像指标（image diff，MSE等）的对比

除了BLEU等纯文本的指标，也有一些纯图像层面的指标，用来衡量公式识别效果，这些指标相对比较冷门，作者在附录中也把CDM和它们进行了对比。

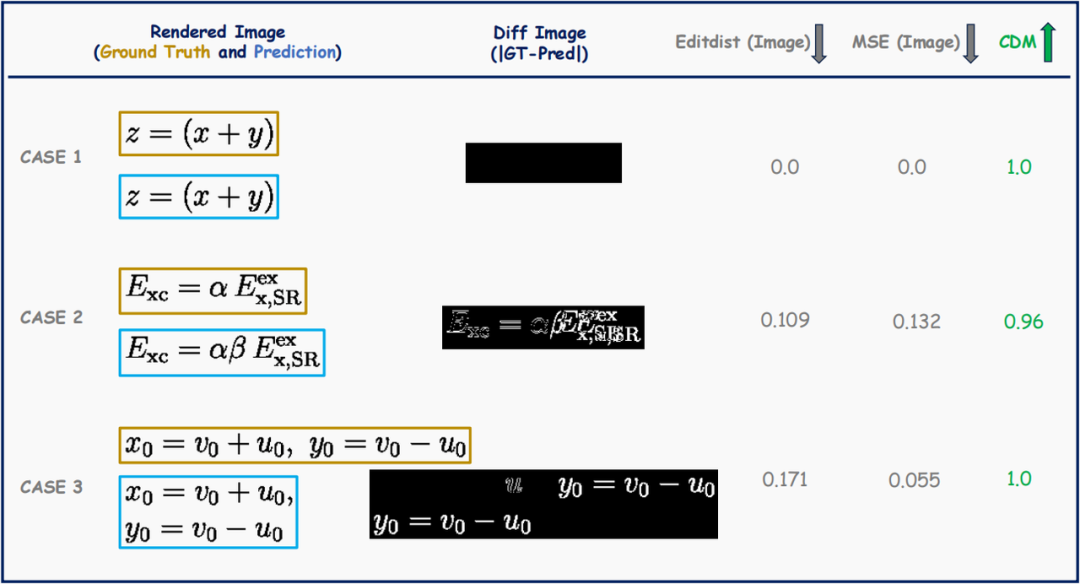

如下图所示，直接对图片进行作差或者在作差的基础上计算MSE都有一个很大的缺点，即收到渲染布局的扰动非常明显，这类指标，只有在图像差或者MSE为0的情况下，能说明预测的结果是正确的，但是反过来指标不为0的时候却不能保证预测结果是错误的，也无法区分错误的不同程度。

三、CDM是如何实现的

看了这么多CDM的case，可以说CDM在公式评测领域对传统的评测指标是降维打击，那么CDM到底是怎么实现的呢？

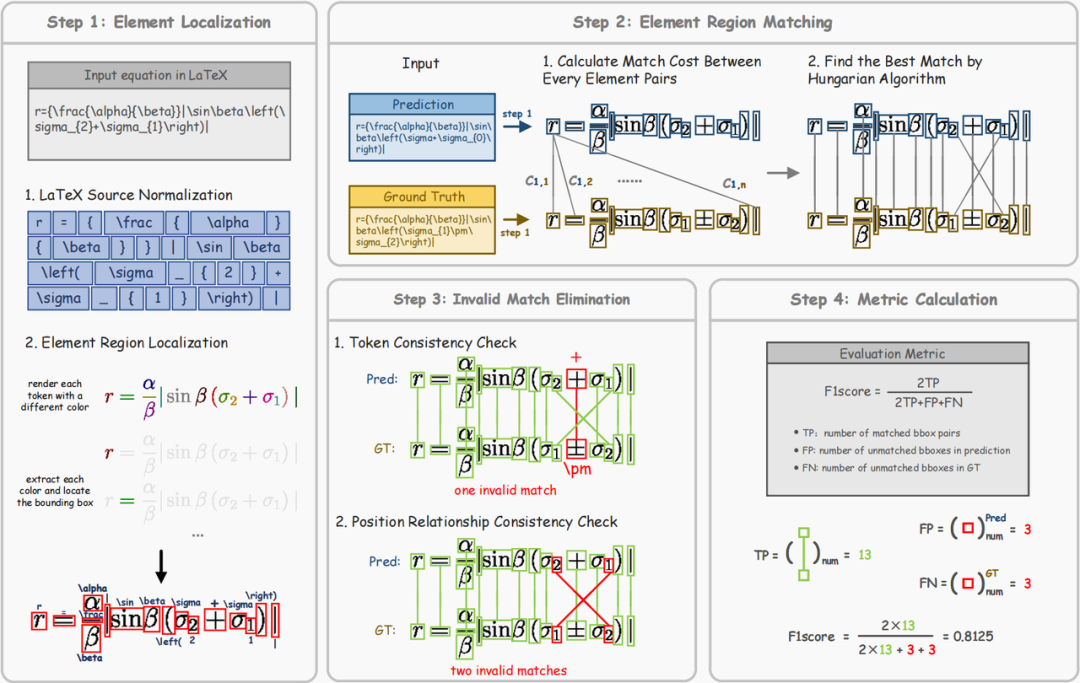

下图是论文中给出的流程图:

图中，CDM一共有4个步骤：

元素定位：这一步首先给公式里的不同字符渲染上不同的颜色，然后用图像处理的方法，根据这些不同的颜色，得到不同字符的定位，也就是边界框，这一步是整个CDM的基础，如果这一步失败，CDM也就无法计算了；
元素匹配：在得到真值和预测结果的全部元素及其定位后，在这一步进行匹配，将每一个真值的元素和预测结果的元素一一匹配，这里匹配的算法采用的是匈牙利算法；
匹配检查：由于匈牙利匹配是完全匹配，所以在匹配完之后，需要进行检查，把不合理的匹配去掉，这里检查的角度包括字符一致性和位置关系一致性，即匹配双方不是相同的字符，或者匹配双方的位置关系和整体不一致，则都会认为错误匹配；
指标计算：根据最终得到的正确匹配和错误匹配的个数，计算F1score等指标。
