课时5 Linux网络配置企业级用法实战

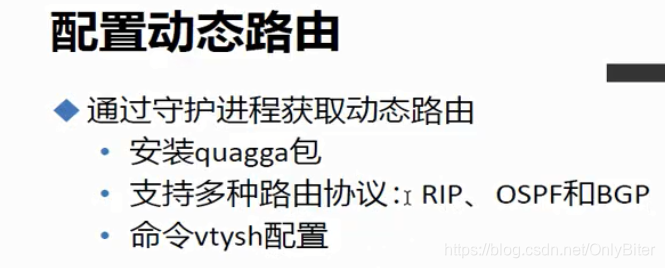

稍微复杂的网络环境下，修改路由就不现实
可以通过路由协议生成

可通过安装quagga包，来实现通信
协议：
RIP考虑进过路由的个数
OSPF会考虑到带宽问题（网速）

yum install quagga -y
rpm -ql quagga
cp /usr/share/doc/quagga-0.99.22.4/ospfd. conf. sample /etc/quagga/ospfd.conf
C7上 sytemctl start ospfd
输入vtysh
congf t
router ospf
这些都是思科命令

·················································································

在C6上用IP命令修改静态IP地址，并且保存到磁盘上
vim /etc/sysconfig/network-scripts/ifcfg-eth1
可以复制参考eth0文件修改：

DEVICE=eth0 设备
BOOTPROTO=static（静态）/none/dhcp（自动获取）
IPADDR=172.20.0.6
PREFIX=16（8/16/24/32） 子网掩码表示1
NETMASK=255… 子网掩码表示2
GATEWAY=172.20.0.1 网关
ONBOOT=yes 开机这个网卡是否启动
MACADDR mac地址可不写
HWADDR 自动的mac地址，要做修改则用MACADDR
DNS1=114.114.114.114 可不写
DNS2= 配两个，主备

重启网络服务：
service NetworkManager stop
service network restart

············································································

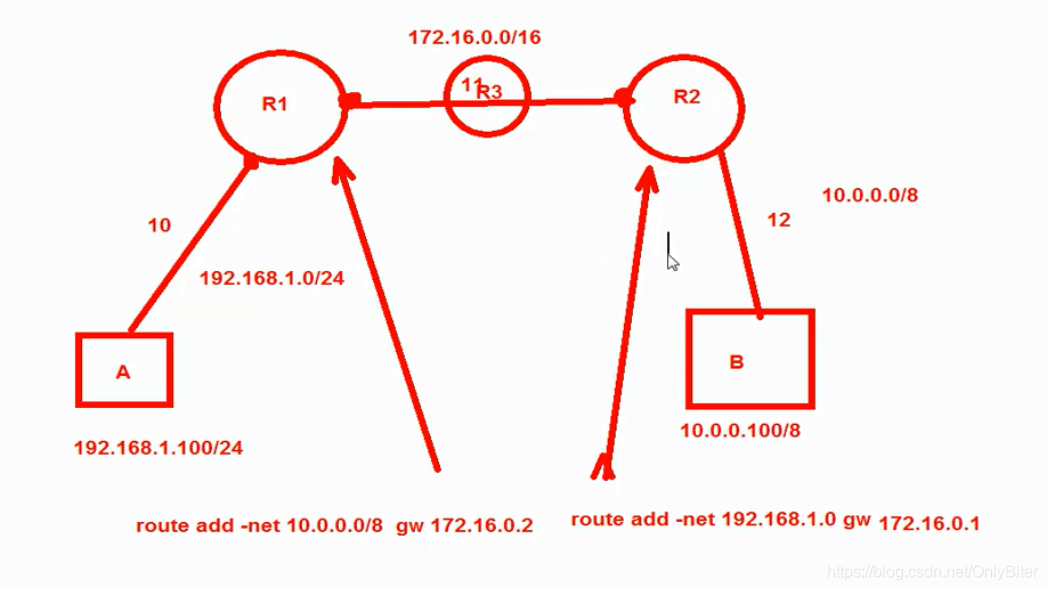

A—R1----R2-------B

RSc7A
ens37:192.168.1.100/24 gw:192.168.1.1

R1：
eth0:192.168.1.1/24
eth1:172.16.0.1/16

R2：
eth0:172.16.0.2/16
eth1:10.0.0.1/8

RSc6B
eth1:10.0.0.100/8 gw:10.0.0.1

在RSa上有两个网卡，第一个网卡为自定义（vmnet10主机模式）第二个网卡为自定义（vmnet11主机模式）

在R1上，两个主机模式的话，会在一个网段；添加自定义网卡（编辑→虚拟网络编辑器→桥接模式→添加网络（vmware10）→取消dhcp（确认和其他主机模式是否在同一个网段）→确定→总共添加三个虚拟网段（vmnet10、vmnet11、vmnet12）主机模式）

在R2上，两个主机模式的话，会在一个网段；添加自定义网卡（编辑→虚拟网络编辑器→桥接模式→添加网络（vmware11）→取消dhcp（确认和其他主机模式是否在同一个网段）→确定→总共添加两个虚拟网段（vmnet11、vmnet12）主机模式）

在RSb上有1个网卡，第一个网卡为自定义（vmnet12主机模式）

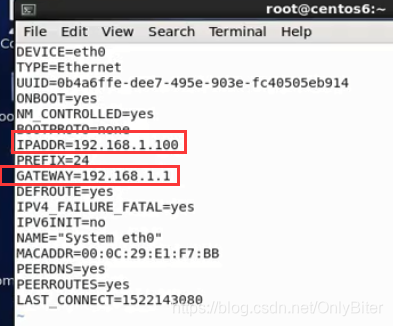

RSb

重启网络:service network restart
查看网关是否添加：route -n

RSa

同上

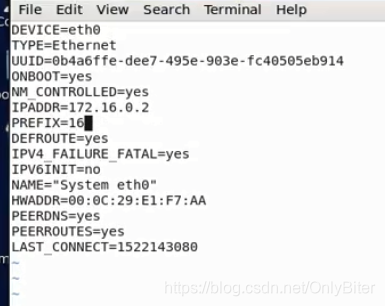

R2eth0文件

路由器没有网关，通过路由表添加网关

R2eth1

重启网络:service NetworkManager stop
service network restart

R1eth0

R1eth1

重启网络:service NetworkManager top
chkconfig NetworkManager off
service network restart

ping 直连 RSa ping R1 R1 ping R2 …

用RSa ping R2eth0 ping不通 数据转发到R1，发现不是自己的，就抛弃了
R1启动路由转发功能，echo1 > /proc/sys/net/ipv4/ip_forword 改为1
R2接收到数据，但是没有响应RSa的路由，得配路由 有来无回
echo1 > /proc/sys/net/ipv4/ip_forword
查看防火墙：iptables -vnL
因此R1、R2都得配路由，有个三个网段，两个网段和R1是直连，所以得配最后一个

R1:route add -net 10.0.0.0/8 gw 172.16.0.2
R2：route add -net 192.168.1.0 gw 172.16.0.1

路由工具：
ApingB验证
mtr B
traceroute B
tracepath B
